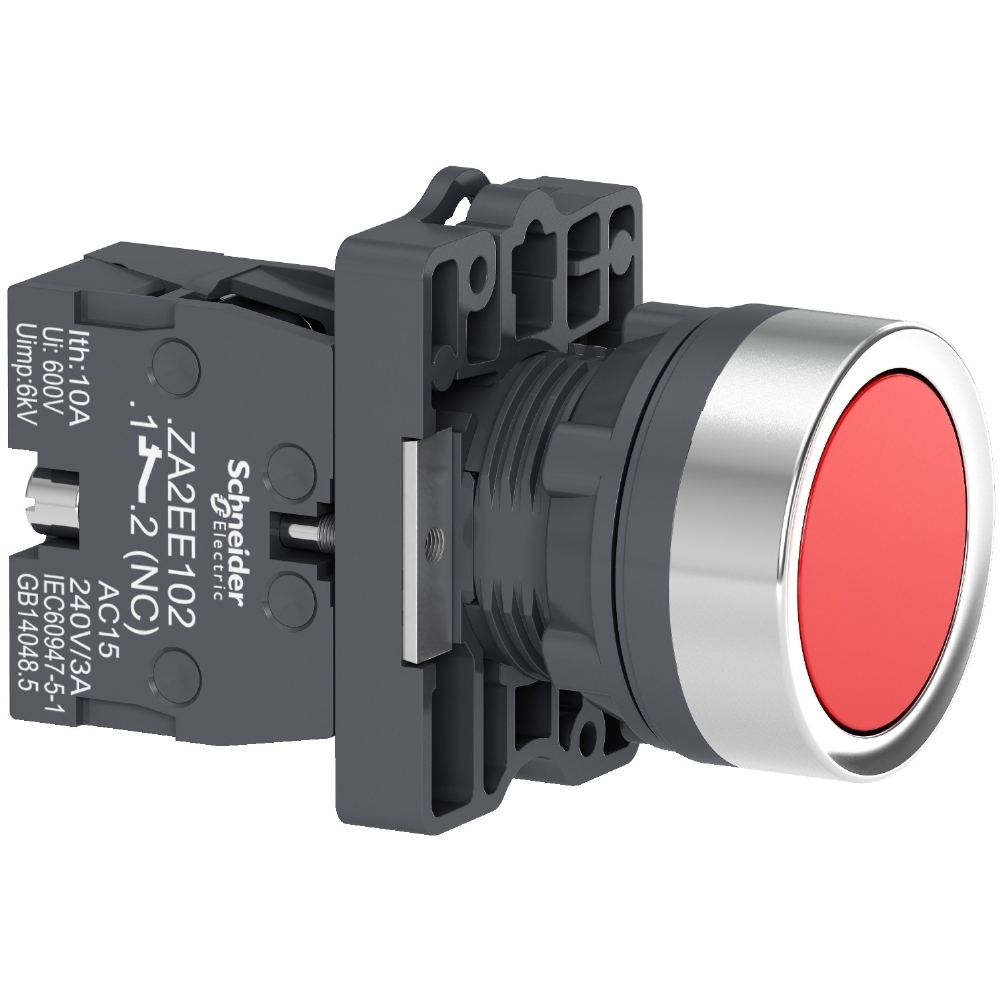

BOTÃO PLÁSTICO FACEADO/IMPULSO 1NF 22MM VERMELHO - SCHNEIDER
O Botão Plástico Faceado/Impulso 1NF 22mm Vermelho da Schneider é indicado para comando de máquinas, painéis elétricos e sistemas de automação, oferecendo acionamento seguro, visível e resistente para aplicações industriais.
Da linha Easy Harmony XA2, possui cabeçote redondo, acabamento vermelho faceado sem gravação e acionamento por retorno por mola, ideal para comandos momentâneos. Conta com 1 contato NF, operação de abertura lenta e ruptura positiva com contato NF, conforme IEC 60947-5-1.
Fabricado em plástico, com aro de aparência metálica, o botão possui montagem em furo padrão de 22 mm, diâmetro de montagem de 22,5 mm e fixação por porca. Pode ser instalado em painéis com espessura de 1 mm a 5 mm e centro de fixação mínimo de 30 x 40 mm.
O produto possui corrente térmica convencional de 10A, proteção por fusível gL de 10A, grau de proteção IP65 e resistência ao impacto IK03. Suas dimensões são 42 mm de altura, 30 mm de largura e 54,7 mm de profundidade, com peso aproximado de 0,032 kg.
Antes da instalação, recomenda-se verificar a compatibilidade com o circuito de comando, furação do painel, tipo de contato, tensão, corrente e esquema elétrico do projeto. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.
IMAGEM ILUSTRATIVA.
O Botão Plástico Faceado/Impulso 1NF 22mm Vermelho XA2EA42 da Schneider Electric, da linha Easy Harmony XA2, é indicado para comando de máquinas, equipamentos e painéis elétricos. Possui acionamento momentâneo com retorno por mola e 1 contato normalmente fechado (1NF).
Com construção plástica, instalação em furo padrão de aproximadamente 22 mm e grau de proteção IP65, oferece boa resistência para aplicações industriais sujeitas a poeira, água e vibrações.
Dimensões
Altura: 42 mm
Largura: 30 mm
Profundidade: 54,7 mm
Diâmetro de montagem: 22,5 mm
Peso: 0,032 kg
Características Técnicas
Marca: Schneider Electric
Linha: Easy Harmony XA2
Modelo: XA2EA42
Tipo: Botão de pressão completo
Cor: Vermelho
Formato: Faceado, sem gravação
Tipo de acionamento: Impulso com retorno por mola
Configuração dos contatos: 1NF
Operação dos contatos: Abertura lenta
Ruptura positiva: Sim, conforme IEC 60947-5-1
Durabilidade mecânica: 1.500.000 ciclos
Corrente térmica convencional: 10A
Proteção contra curto-circuito: Fusível gL de 10A
Modo de fixação: Porca de fixação
Torque de fixação: 2 a 2,4 N.m
Grau de proteção: IP65
Grau de proteção contra impacto: IK03
Posição de instalação: Qualquer posição
Aplicações Indicadas
Painéis elétricos
Painéis de comando
Máquinas industriais
Sistemas de automação
Circuitos de comando
Acionamentos momentâneos
Diferenciais
Contato 1NF com ruptura positiva
Retorno automático por mola
Durabilidade de até 1.500.000 ciclos
Instalação em furo padrão de 22 mm
Grau de proteção IP65
Construção compacta e robusta
Fácil identificação pela cor vermelha
Garantia
18 meses de garantia conforme o fabricante
