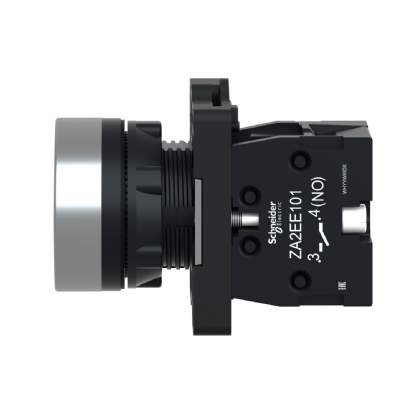

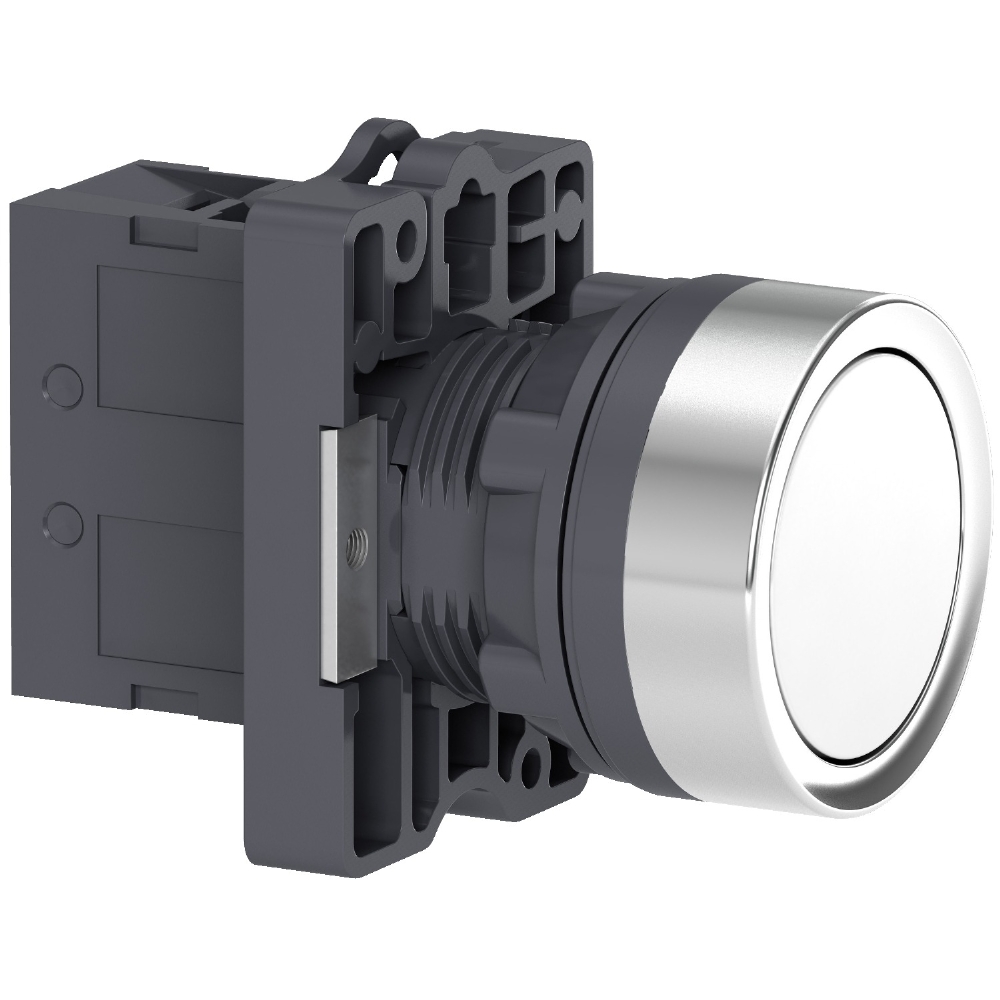

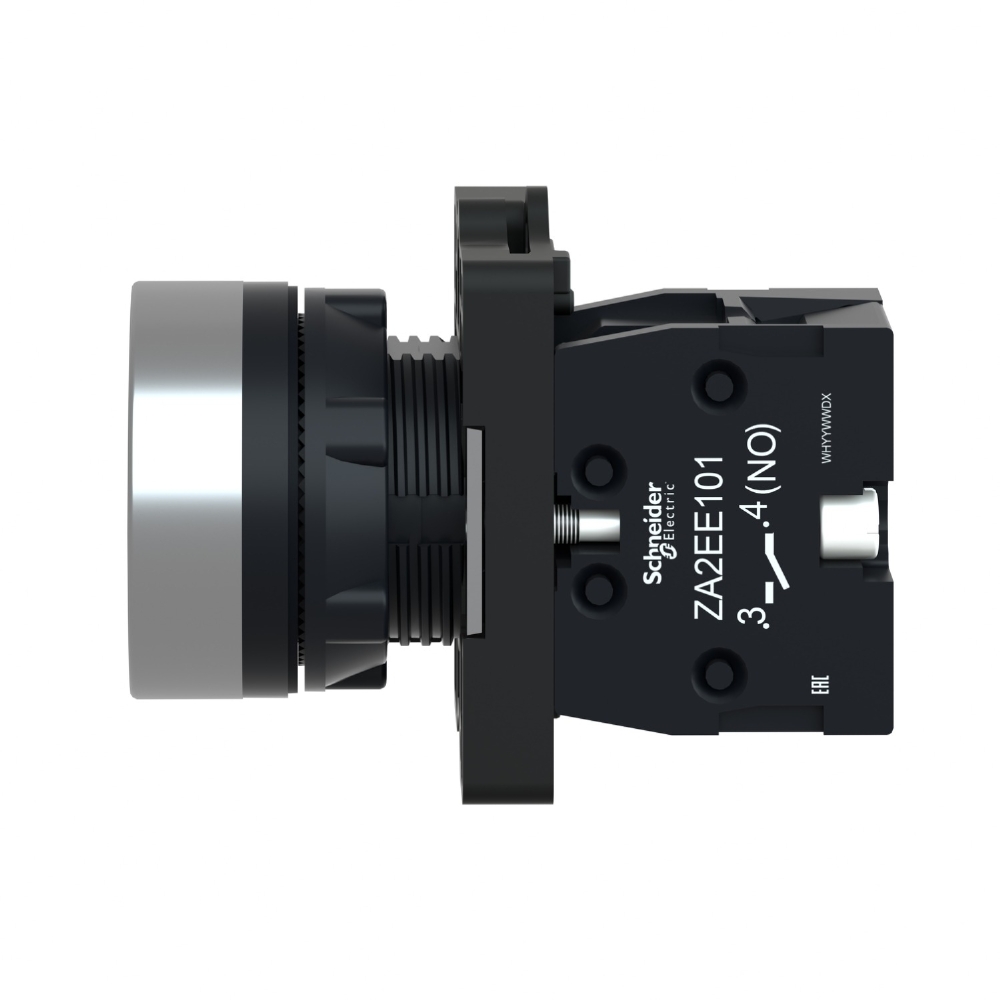

O Botão Plástico Faceado/Impulso 1NA 22mm Branco da Schneider é a escolha perfeita para quem busca um dispositivo de controle confiável e eficiente. Com um design moderno em branco, este botão não apenas oferece funcionalidade excepcional, mas também se integra perfeitamente a qualquer ambiente.

Este botão plástico é projetado para proporcionar uma experiência de controle superior. Com sua construção sólida e resistente, ele é capaz de resistir ao desgaste do uso contínuo. Seu design faceado permite um acionamento preciso e sua função de impulso 1NA (Normal Aberto) garante uma resposta rápida sempre que necessário.

Características:

Tipo de Produto ou Componente: Botão de Pressão Completo
Nome Abreviado do Dispositivo: XA2
Material do Aro: Plástico
Material do Colar de Fixação: Plástico
Diâmetro de Montagem: 22,5 mm
Quantidade Indivisível de Venda: 1
Tratamento de Proteção: TC
Posição de Operação: Qualquer posição
Centro de Fixação: >= 30 x 40 mm (painel) - espessura: 1…5 mm
Modo de Fixação: Porca de fixação: 2…2,4 N.m
Formato do Cabeçote da Unidade de Sinalização: Redondo
Tipo de Acionamento: Retorno por mola
Característica do Acionamento: Branco Faceado

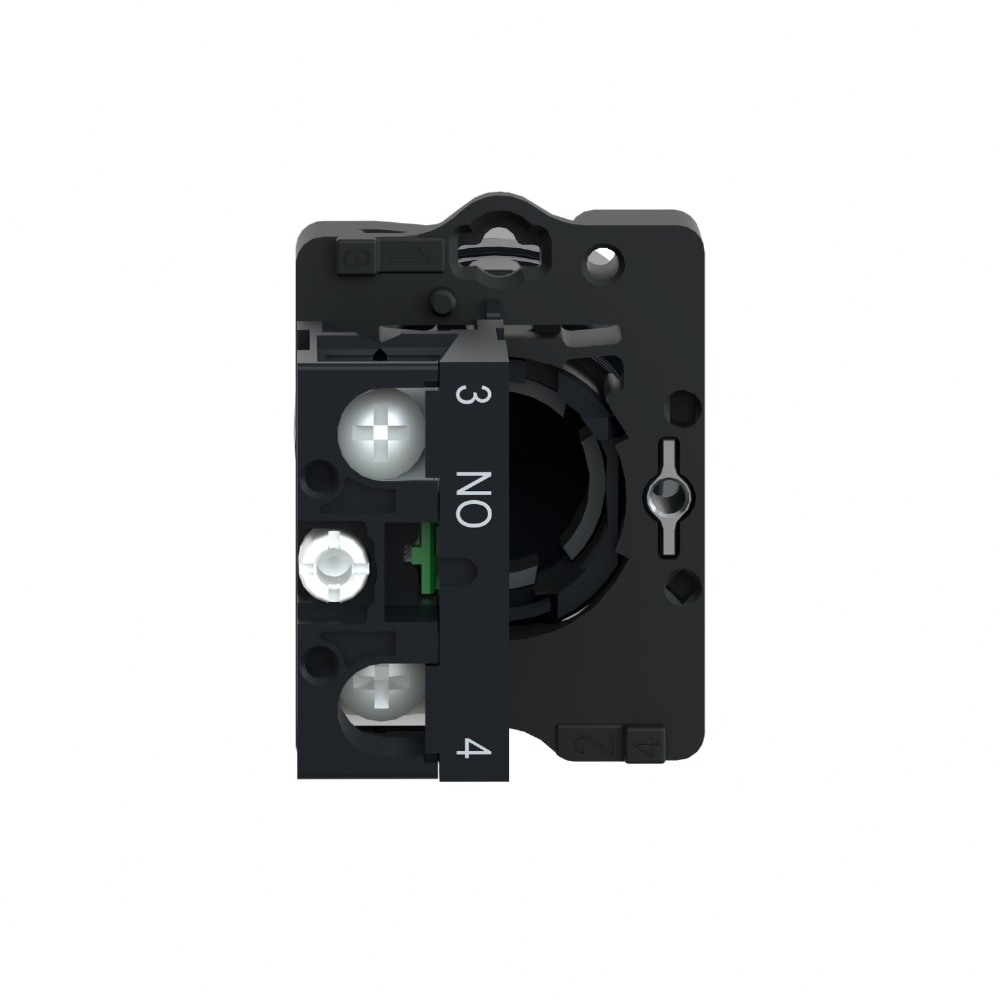

Tipo e Composição dos Contatos: 1 NA
Operação dos Contatos: Abertura lenta
Durabilidade Mecânica: 1.500.000 ciclos
Conexões - Terminais:
- Conexão por parafuso, <= 2 x 1,5 mm²
- Conexão por parafuso, <= 1 x 2,5 mm²
- Conexão por parafuso, >= 1 x 0,5 mm²
- Terminal faston, tamanho da conexão: 6,3 mm
Torque de Aperto: 0,8 N.m
Proteção Contra Sobrecarga e Curtos-Circuitos: 10 A fusível gL conforme IEC 60269-1
[Ith] Corrente Térmica Convencional ao Ar Livre: 10 A
[Ui] Tensão Nominal de Isolação: 600 V conforme IEC 60947-1
[Uimp] Tensão Nominal Suportável de Impulso: 6 kV IEC 60947-1
[Ie] Corrente Nominal de Operação:
- 3 A a 240 V, CA-15, A600
- 0,27 A a 250 V, CC-13, Q600
Durabilidade Elétrica:
- 500.000 ciclos, CA-15, 3 A a 230 V, taxa de funcionamento < 60 cic/mn, fator de carga: 0,5 conforme IEC 60947-5-4
- 500.000 ciclos, CC-13, 0,2 A a 110 V, taxa de funcionamento < 60 cic/mn, fator de carga: 0,5
Confiabilidade Elétrica:
- Λ < 10exp(-8) a 24 V
Largura: 30 mm
Altura: 42 mm
Profundidade: 54,7 mm
Peso Líquido: 0,032 kg
Cor da Pastilha ou da Lente: Branco
Meio Ambiente:
- Temperatura Ambiente para Armazenamento: -40…70 °C
- Temperatura Ambiente para Funcionamento: -25…55 °C
Categoria de Sobretensão: Classe I conforme IEC 536
Grau de Proteção IP: IP65 conforme IEC 60529
Grau de Proteção IK: IK03 conforme IEC 60529
Normas:
- IEC 60947-5-1
- IEC 60947-1
- GB 14048.5
- GB 14.048,1
Certificações do Produto:
- CCC
- CE
Resistência à Vibração: 10 gn (f= 40…500 Hz) conforme IEC 60068-2-6
Resistência ao Choque: 70 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
Unidades de Embalagem:
- Tipo de Unidade de Pacote 1: PCE
  - Número de Unidades no Pacote 1: 1
  - Altura do Pacote 1: 3,5 cm
  - Largura do Pacote 1: 4,0 cm
  - Comprimento do Pacote 1: 6,0 cm
  - Peso do Pacote 1: 33,0 g
- Tipo de Unidade de Pacote 2: S02
  - Número de Unidades no Pacote 2: 100
  - Altura do Pacote 2: 15,0 cm
  - Largura do Pacote 2: 30,0 cm
  - Comprimento do Pacote 2: 40,0 cm
  - Peso do Pacote 2: 3,537 kg
- Tipo de Unidade de Pacote 3: P06
  - Número de Unidades no Pacote 3: 1600
  - Altura do Pacote 3: 75,0 cm
  - Largura do Pacote 3: 80,0 cm
  - Comprimento do Pacote 3: 60,0 cm
  - Peso do Pacote 3: 64,592 kg
Garantia Contratual: 18 meses
