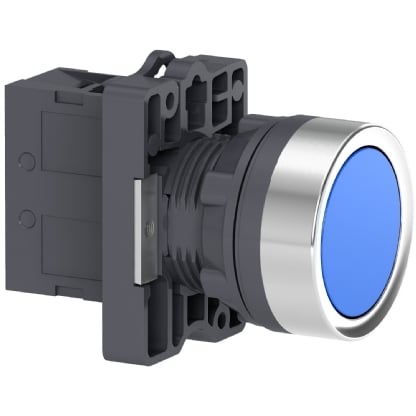

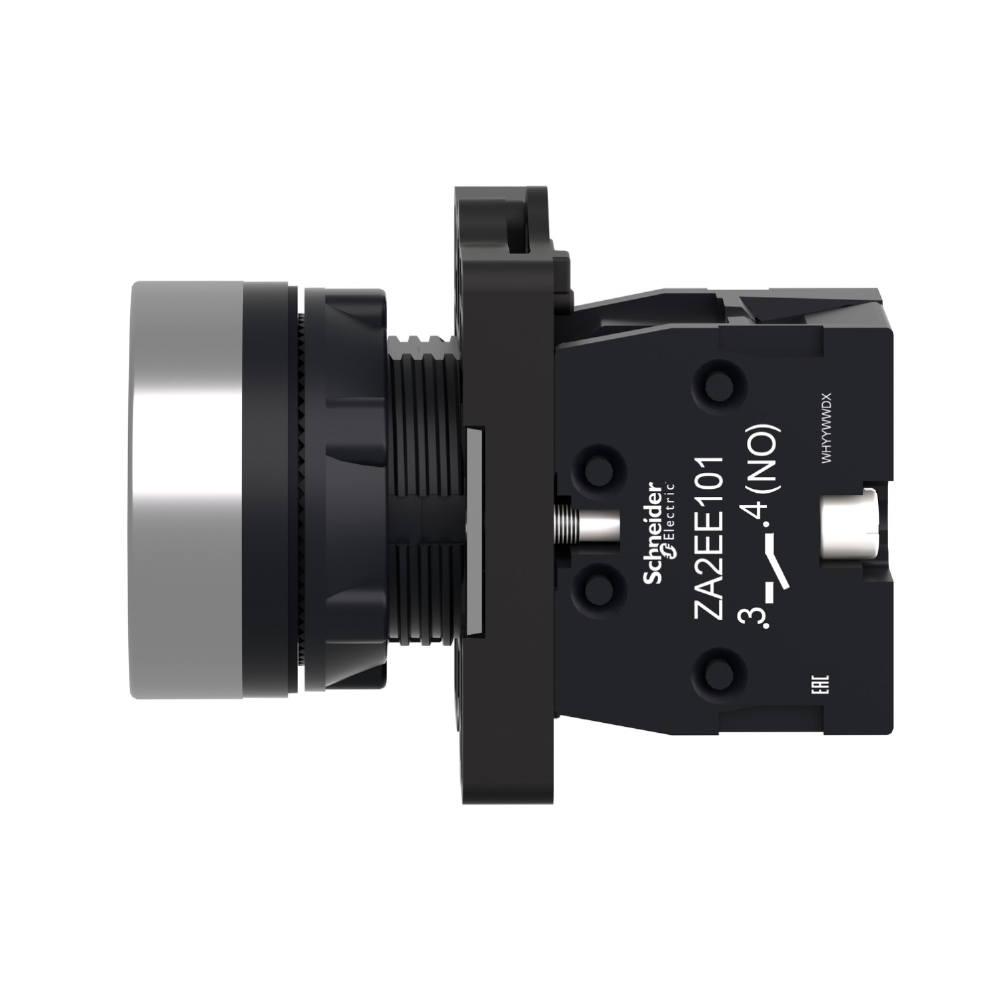

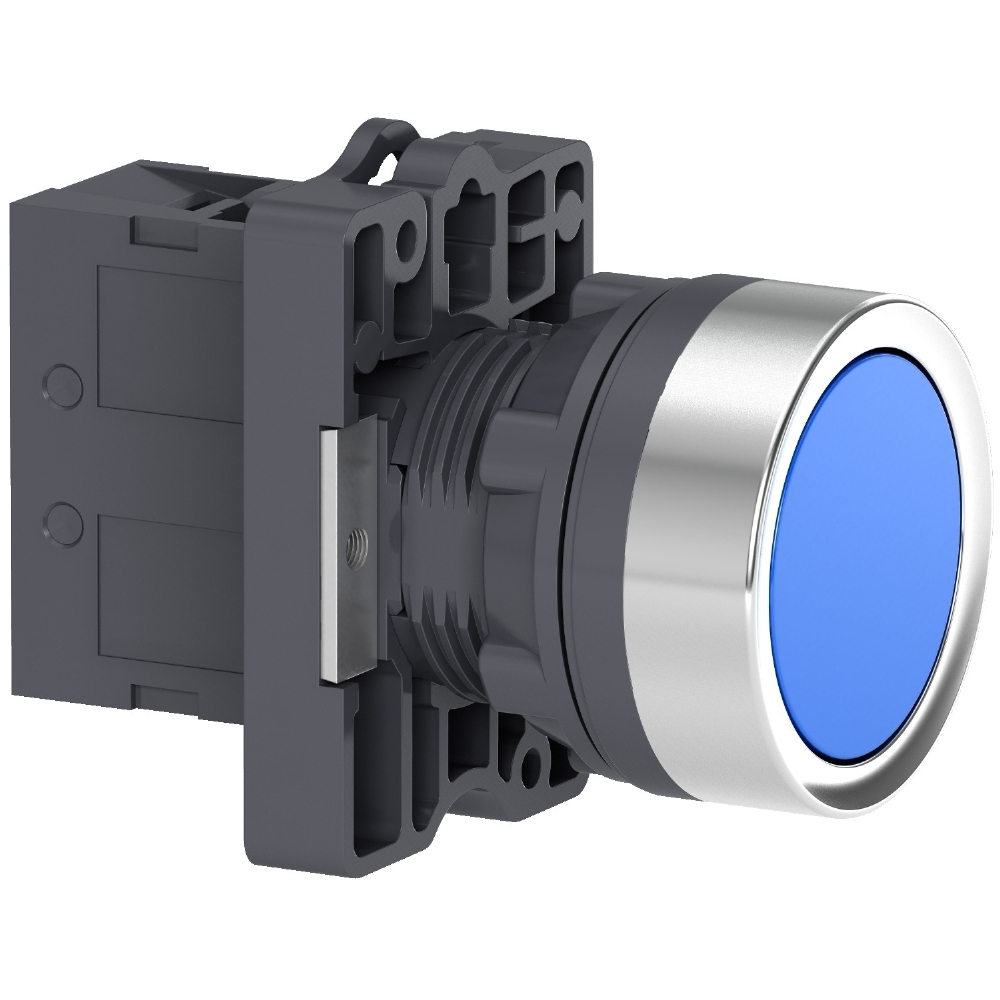

O Botão Plástico Faceado/Impulso 1NA 22mm Azul da Schneider oferece controle preciso e estilo em um só produto. Fabricado pela Schneider, marca renomada, este botão impulso azul é a escolha perfeita para diversas aplicações.

Com um diâmetro de 22mm e uma cor azul marcante, este botão é projetado para proporcionar um acionamento preciso, garantindo uma resposta rápida e confiável. Seja em ambientes industriais ou comerciais, sua construção robusta e design elegante fazem dele uma opção ideal para sinalização e controle.

Simplifique suas operações com o Botão Impulso Azul Schneider. Conte com a qualidade e a confiabilidade de uma marca líder em controle de dispositivos.

Características:

Tipo de Produto ou Componente: Botão de Pressão Completo
Nome Abreviado do Dispositivo: XA2
Material do Aro: Plástico
Material do Colar de Fixação: Plástico
Diâmetro de Montagem: 22,5 mm
Quantidade Indivisível de Venda: 1
Tratamento de Proteção: TC
Posição de Operação: Qualquer Posição
Centro de Fixação:
- = 30 x 40 mm (painel) - Espessura: 1…5 mm
Modo de Fixação: Porca de Fixação: 2…2,4 N.m
Formato do Cabeçote da Unidade de Sinalização: Redondo
Tipo de Acionamento: Retorno por Mola
Característica do Acionamento: Azul Faceado

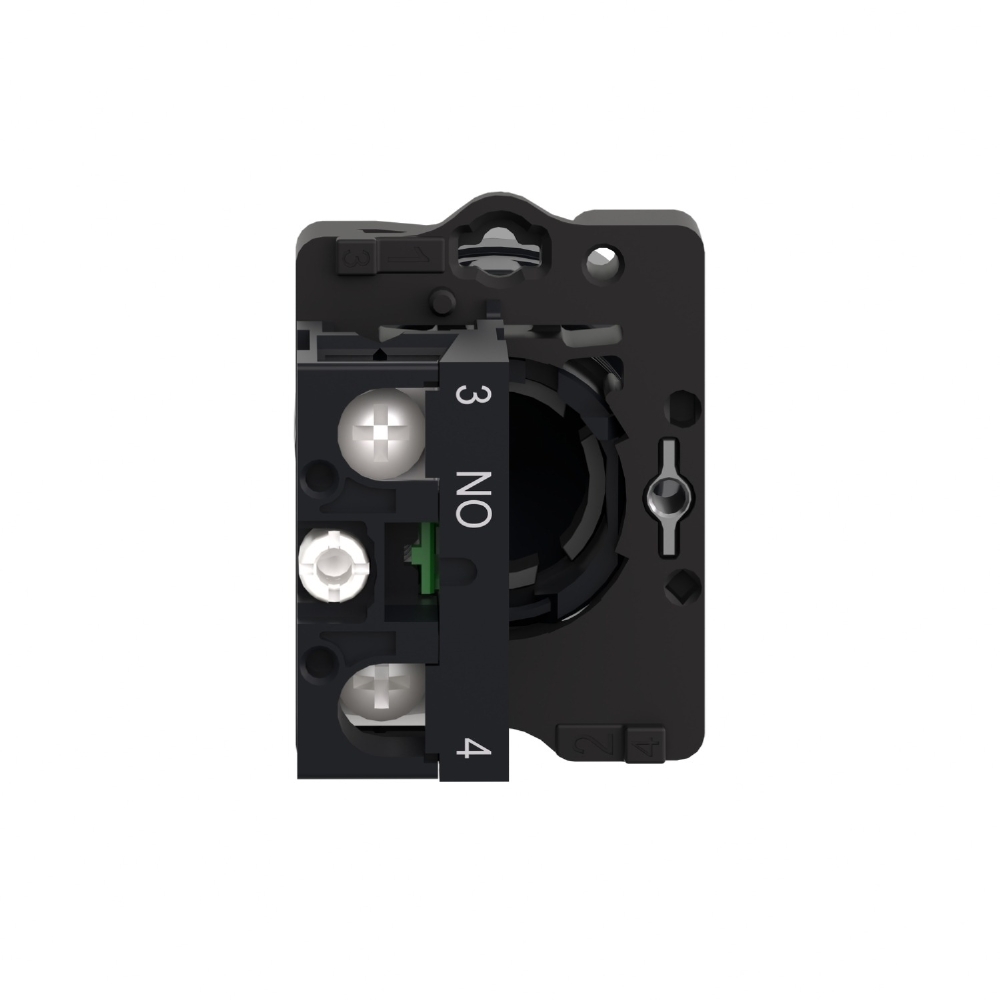

Tipo e Composição dos Contatos: 1 NA
Operação dos Contatos: Abertura Lenta
Durabilidade Mecânica: 1.500.000 ciclos
Conexões - Terminais:
- Conexão por Parafuso, <= 2 x 1,5 mm²
- Conexão por Parafuso, <= 1 x 2,5 mm²
- Conexão por Parafuso, >= 1 x 0,5 mm²
- Terminal Faston, Tamanho da Conexão: 6,3 mm
Torque de Aperto: 0,8 N.m
Proteção contra Sobrecarga e Curto-Circuitos: 10 A Fusível gL conforme IEC 60269-1
[Ith] Corrente Térmica Convencional ao Ar Livre: 10 A
[Ui] Tensão Nominal de Isolação: 600 V conforme IEC 60947-1
[Uimp] Tensão Nominal Suportável de Impulso: 6 kV IEC 60947-1
[Ie] Corrente Nominal de Operação:
- 3 A a 240 V, CA-15, A600
- 0,27 A a 250 V, CC-13, Q600
Durabilidade Elétrica:
- 500.000 ciclos, CA-15, 3 A a 230 V, taxa de funcionamento < 60 cic/mn, fator de carga: 0,5 conforme IEC 60947-5-4
- 500.000 ciclos, CC-13, 0,2 A a 110 V, taxa de funcionamento < 60 cic/mn, fator de carga: 0,5
Confiabilidade Elétrica: Λ < 10exp(-8) a 24 V
Largura: 30 mm
Altura: 42 mm
Profundidade: 54,7 mm
Peso Líquido: 0,032 kg
Cor da Pastilha ou da Lente: Azul
Meio Ambiente:
- Temperatura Ambiente para Armazenamento: -40…70 °C
- Temperatura Ambiente para Funcionamento: -25…55 °C
Categoria de Sobretensão: Classe I conforme IEC 536
Grau de Proteção IP: IP65 conforme IEC 60529
Grau de Proteção IK: IK03 conforme IEC 60529
Normas:
- IEC 60947-1
- GB 14.048,1
- IEC 60947-5-1
- GB 14048.5
Certificações do Produto:
- CE
- CCC
Resistência à Vibração: 10 gn (f= 40…500 Hz) conforme IEC 60068-2-6
Resistência ao Choque: 70 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
Garantia Contratual: 18 meses
