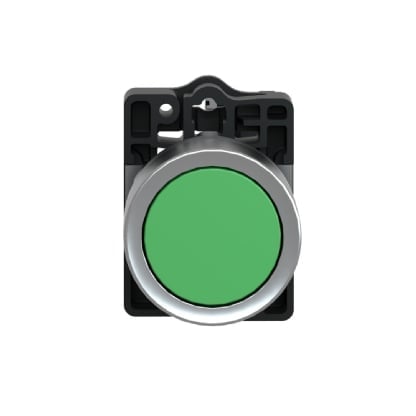

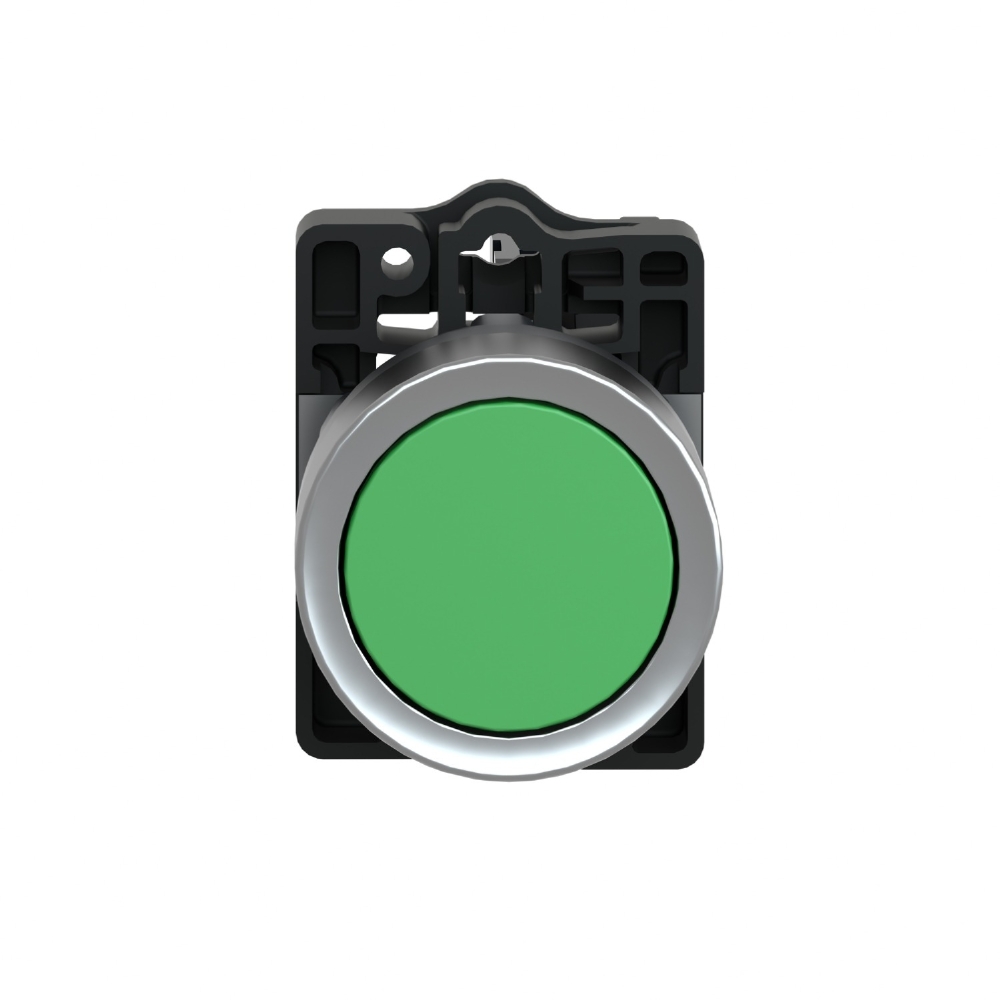

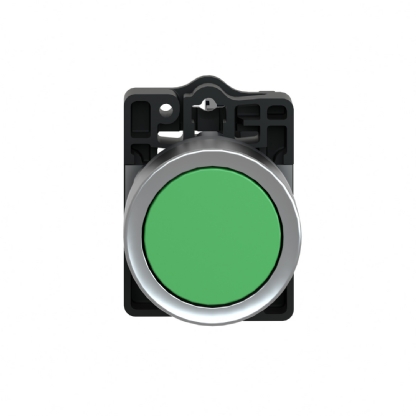

BOTÃO PLÁSTICO FACEADO/IMPULSO 1NA 22MM VERDE - SCHNEIDER
O Botão Plástico Faceado/Impulso 1NA 22mm Verde da Schneider é indicado para comando de máquinas, painéis elétricos e sistemas de automação, oferecendo acionamento prático, ergonômico e resistente para aplicações industriais e comerciais.
Da linha Easy Harmony XA2, possui cabeçote redondo faceado na cor verde, mecanismo de retorno por mola e 1 contato NA com operação de abertura lenta. O produto conta com durabilidade mecânica de 1.500.000 ciclos, garantindo maior confiabilidade em comandos de uso frequente.
Fabricado em plástico, com aro de aparência metálica, o botão possui montagem em furo padrão de 22 mm, centro de fixação mínimo de 30 x 40 mm e compatibilidade com painéis de 1 mm a 5 mm de espessura. A fixação é feita por porca, com conexão por parafuso para circuitos de controle.
O produto possui grau de proteção IP65, tratamento de proteção TC e resistência à vibração, sendo adequado para ambientes que exigem robustez contra poeira, água e impactos. Suas dimensões são 42 mm de altura, 30 mm de largura e 54,7 mm de profundidade, com peso aproximado de 0,032 kg.
Antes da instalação, recomenda-se verificar a compatibilidade com o circuito de comando, furação do painel, tipo de contato e esquema elétrico do projeto. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.
IMAGEM ILUSTRATIVA.
O Botão Plástico Faceado/Impulso 1NA 22mm Verde da Schneider Electric, da linha Easy Harmony XA2, é indicado para acionamento momentâneo de máquinas, equipamentos e circuitos de comando. Seu formato faceado e a cor verde proporcionam identificação rápida e uma interface simples para operação em painéis elétricos e sistemas de automação.
O mecanismo funciona com retorno por mola e possui 1 contato normalmente aberto (1NA) com operação de abertura lenta. Fabricado em plástico, conta com grau de proteção IP65, elevada durabilidade mecânica e resistência a impactos, poeira, água e vibrações, sendo adequado para aplicações industriais.
Dimensões
Altura: 42 mm
Largura: 30 mm
Profundidade: 54,7 mm
Diâmetro de montagem: 22 mm
Espessura do painel compatível: 1 a 5 mm
Centro mínimo de fixação: 30 x 40 mm
Peso: 0,032 kg
Características Técnicas
Tipo: Botão de pressão completo
Marca: Schneider Electric
Linha: Easy Harmony XA2
Nome abreviado do dispositivo: XA2
Componente: XA2E
Apresentação: Produto completo
Formato do cabeçote: Redondo
Característica do acionamento: Faceado
Cor do botão: Verde
Gravação: Sem gravação
Tipo de acionamento: Retorno por mola
Configuração dos contatos: 1NA
Operação dos contatos: Abertura lenta
Material do aro: Plástico
Material do colar de fixação: Plástico
Posição de operação: Qualquer posição
Modo de fixação: Porca de fixação
Torque da porca de fixação: 2 a 2,4 N.m
Torque de aperto: 0,8 N.m
Tipo de conexão: Braçadeira de parafuso
Durabilidade mecânica: 1.500.000 ciclos
Proteção contra sobrecarga e curto-circuito: Fusível gL de 10A conforme IEC 60269-1
Tratamento de proteção: TC
Grau de proteção: IP65
Resistência à vibração: 10 gn entre 40 e 500Hz conforme IEC 60068-2-6
Certificações: CE, CCC e EAC
Normas: GB 14048.1, IEC 60947-1, GB 14048.5 e IEC 60947-5-1
Aplicações Indicadas
Painéis elétricos
Painéis de comando
Máquinas industriais
Sistemas de automação
Circuitos de comando
Linhas de produção
Equipamentos industriais
Acionamentos momentâneos
Ambientes sujeitos a poeira, água e vibração
Diferenciais
Botão faceado verde
Acionamento por impulso
Retorno automático por mola
Contato 1NA
Operação de abertura lenta
Durabilidade mecânica de 1.500.000 ciclos
Instalação em furo padrão de 22 mm
Grau de proteção IP65
Resistente a impactos, poeira, água e vibrações
Estrutura plástica com aro de aparência metálica
Projeto modular
Conexão por braçadeira de parafuso
Pode ser instalado em qualquer posição
Certificações CE, CCC e EAC
Linha Easy Harmony XA2 Schneider Electric
Garantia
18 meses de garantia conforme o fabricante.
