BLOCO DE CONTATO 1NA PARA XB4-XB5 - SCHNEIDER
O Bloco de Contato 1NA para XB4-XB5 da Schneider é indicado para montagem, reposição e configuração de botoeiras, botões de comando e comutadores seletores em painéis elétricos, máquinas e sistemas de automação.
Da linha Harmony ZB, o produto é compatível com dispositivos das linhas XB4 e XB5, possui bloco de contato único e composição 1NA, com operação de abertura lenta. Sua montagem por encaixe permite instalação e substituição rápida em conjuntos compatíveis.
O bloco conta com terminais de conexão por parafuso, oferecendo fixação segura e boa resistência em aplicações industriais. Possui corrente térmica convencional de 10A, tensão nominal de isolação de 600V e tensão suportável de impulso de 6kV.
Com grau de proteção IP20, contatos em liga de prata Ag/Ni, tratamento de proteção TH e durabilidade mecânica de 10.000.000 de ciclos, o produto oferece confiabilidade para circuitos de comando. Seu peso aproximado é de 0,011 kg.
Antes da instalação, recomenda-se verificar a compatibilidade com o botão, comutador ou seletor, além da tensão, corrente, função do contato e esquema elétrico do projeto. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.

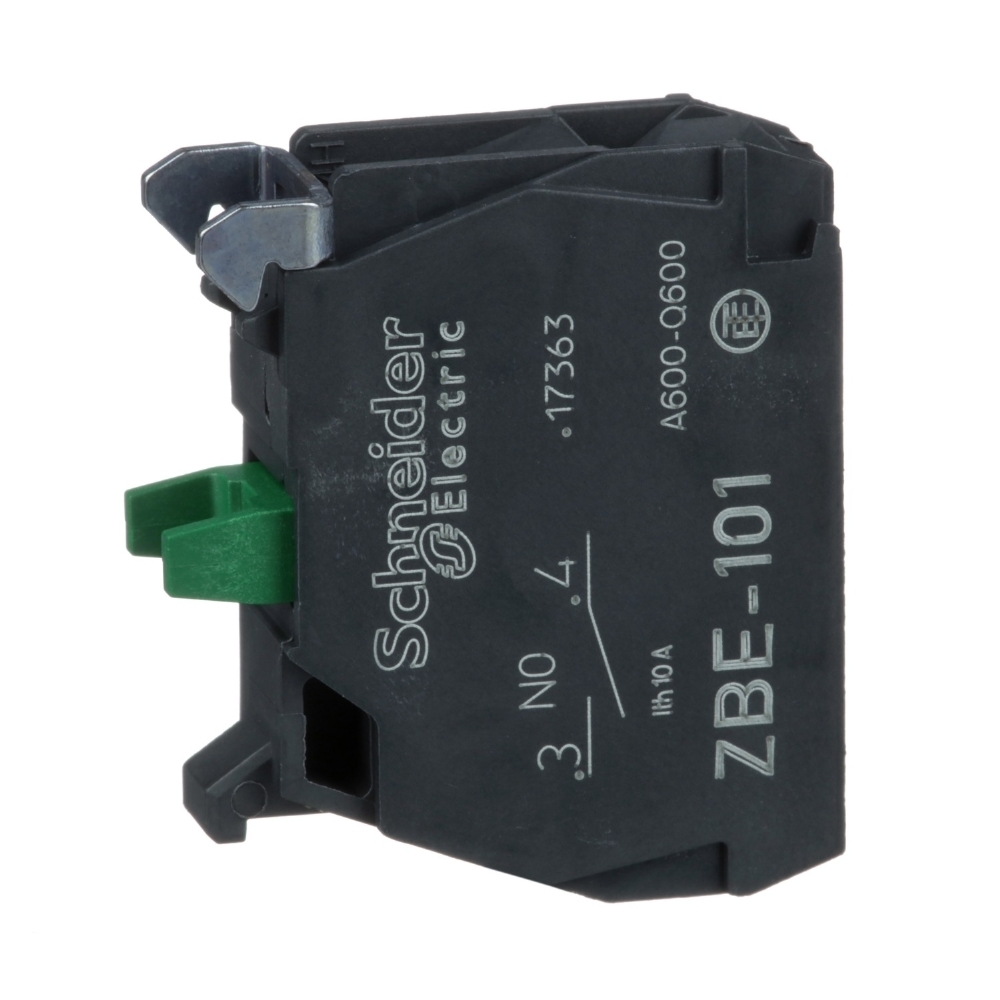

IMAGEM ILUSTRATIVA.
O Bloco de Contato 1NA da Schneider Electric é indicado para botões e comutadores das linhas Harmony XB4 e XB5. Possui 1 contato normalmente aberto (1NA), operação de abertura lenta e montagem por encaixe, facilitando a instalação, substituição e manutenção.
Com terminais de parafuso, grau de proteção IP20 e alta durabilidade mecânica, é adequado para circuitos de comando e automação industrial.
Dimensões
Peso: 0,011 kg
Características Técnicas
Marca: Schneider Electric
Linha compatível: Harmony XB4 e XB5
Tipo: Bloco de contato
Nome abreviado: ZBE
Configuração dos contatos: 1NA
Operação dos contatos: Abertura lenta
Tipo de bloco: Único
Uso dos contatos: Contatos padrão
Material dos contatos: Liga de prata (Ag/Ni)
Durabilidade mecânica: 10.000.000 de ciclos
Corrente térmica convencional: 10A
Tensão nominal de isolação: 600V
Tensão suportável de impulso: 6kV
Proteção contra curto-circuito: Fusível gG de 10A
Torque de aperto: 0,8 a 1,2 N.m
Grau de proteção: IP20 conforme IEC 60529
Temperatura de funcionamento: -40 °C a 70 °C
Aplicações Indicadas
Botões Harmony XB4 e XB5
Comutadores e chaves seletoras
Painéis elétricos e de comando
Máquinas e sistemas de automação
Diferenciais
Contato 1NA
Montagem e substituição rápidas
Compatível com XB4 e XB5
Conexão por parafuso
Contatos em liga de prata
Durabilidade de até 10 milhões de ciclos
Estrutura resistente a vibrações e impactos
Garantia
18 meses de garantia conforme o fabricante.
