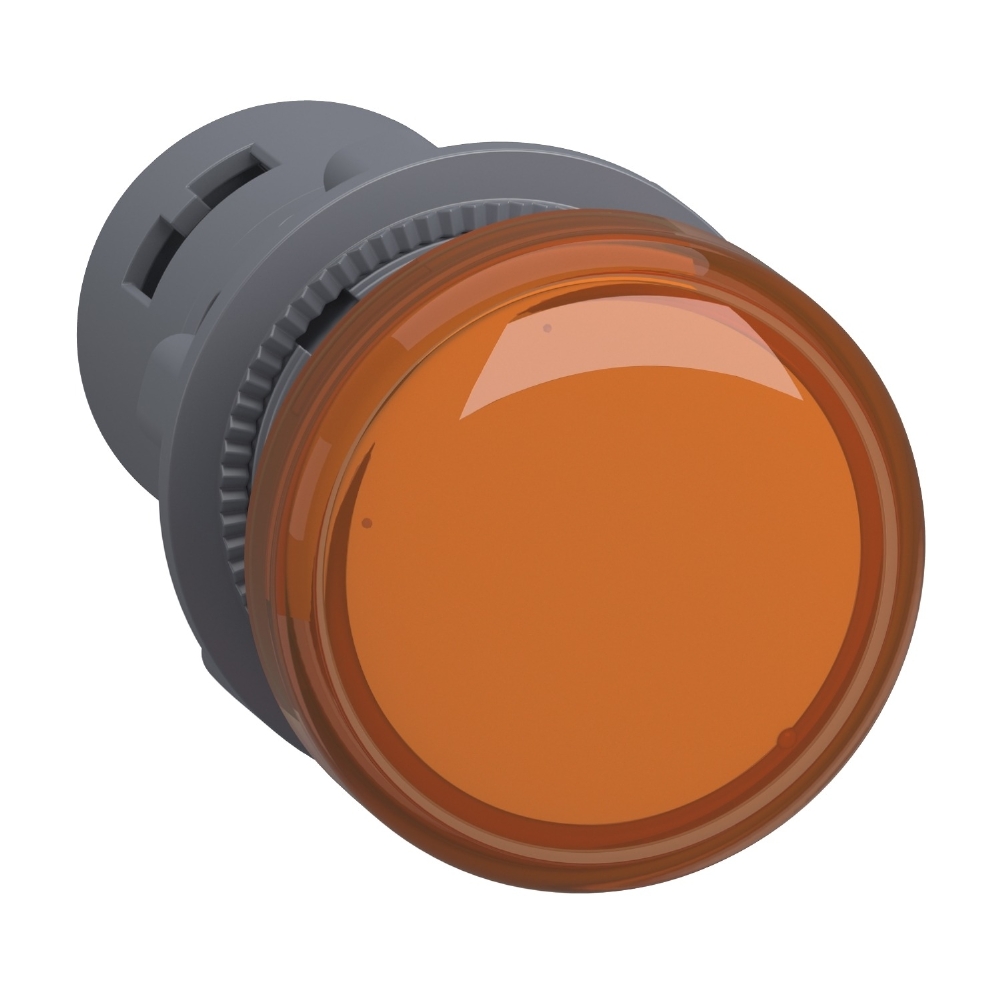

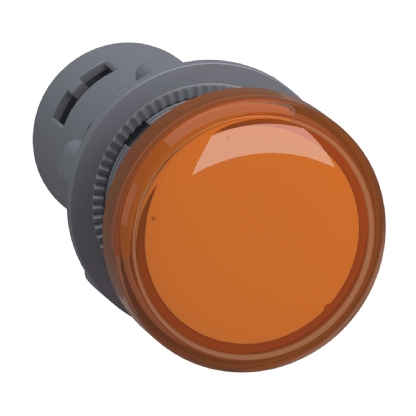

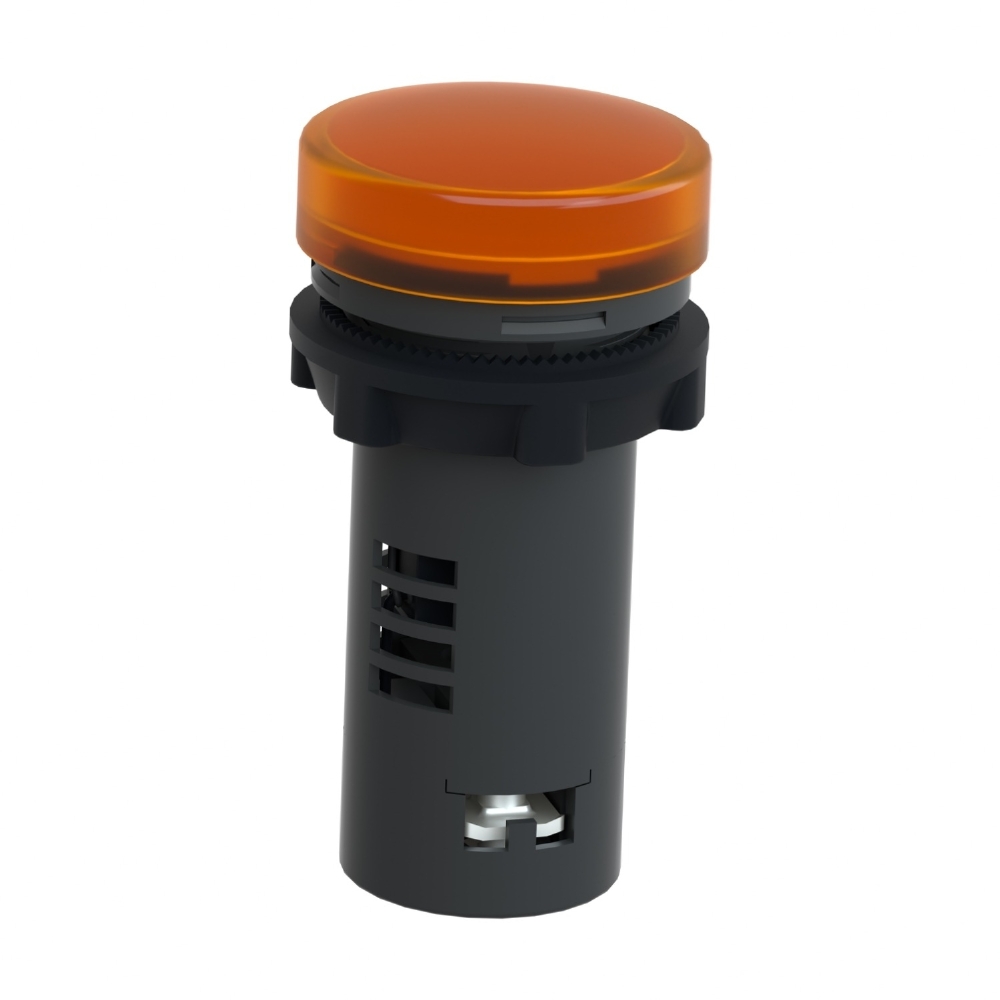

SINALIZADOR PLÁSTICO AMARELO 22MM MONOBLOCO 220V - SCHNEIDER
O Sinalizador Plástico Amarelo 22mm Monobloco 220V da Schneider é indicado para sinalização visual em máquinas, painéis elétricos e sistemas de comando, permitindo identificar status, alertas e condições operacionais de forma clara e eficiente.
Da linha Easy Harmony XA2, possui cabeçote redondo, lente âmbar, LED integrado e sinalização contínua. Opera com tensão nominal de alimentação de 220V a 230VCA em 50/60Hz, com consumo de corrente de até 20mA e vida útil estimada de 40.000 horas em tensão nominal e temperatura de 25 °C.
O produto conta com montagem em furo padrão de 22 mm, diâmetro de montagem de 22,5 mm e conexão por terminais identificados X1-X2. Possui tensão nominal de isolação de 400V e tensão suportável de impulso de 6kV, conforme IEC 60947-1.
Com grau de proteção IP65 e resistência ao impacto IK05, o sinalizador oferece boa resistência contra poeira, água, impactos e vibração, sendo indicado para aplicações industriais e ambientes que exigem maior robustez. Suas dimensões são 29 mm de altura, 29 mm de largura e 53 mm de profundidade, com peso aproximado de 0,02 kg.
Antes da instalação, recomenda-se verificar a tensão de alimentação, furação do painel, aplicação da sinalização e compatibilidade com o circuito de comando. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.
IMAGEM ILUSTRATIV
O Sinalizador Plástico Amarelo 22mm Monobloco 220V da Schneider Electric, da linha Easy Harmony XA2, é indicado para sinalização visual do status de máquinas, equipamentos e circuitos de comando. Sua lente âmbar com LED integrado proporciona identificação clara e rápida durante a operação.
Com estrutura plástica monobloco, instalação em furo padrão de aproximadamente 22 mm e alimentação de 220 a 230V CA, oferece montagem prática e confiável. Possui grau de proteção IP65, resistência a impactos e vibrações e vida útil de até 40.000 horas, sendo adequado para diferentes aplicações industriais.
Dimensões
Altura: 29 mm
Largura: 29 mm
Profundidade: 53 mm
Diâmetro de montagem: 22,5 mm
Peso: 0,02 kg
Características Técnicas
Tipo: Sinalizador monobloco
Marca: Schneider Electric
Linha: Easy Harmony XA2
Nome abreviado do dispositivo: XA2
Formato do cabeçote: Redondo
Cor da lente: Âmbar
Fonte de luz: LED
Base da lâmpada: LED integrado
Tipo de sinalização: Contínua
Tensão nominal de alimentação: 220 a 230V CA
Frequência: 50/60Hz
Consumo de corrente: Até 20mA
Vida útil: 40.000 horas em tensão nominal e 25 °C
Diâmetro de montagem: 22,5 mm
Furo de fixação: 22,3 +0,4/0 mm conforme IEC 60947-5-1

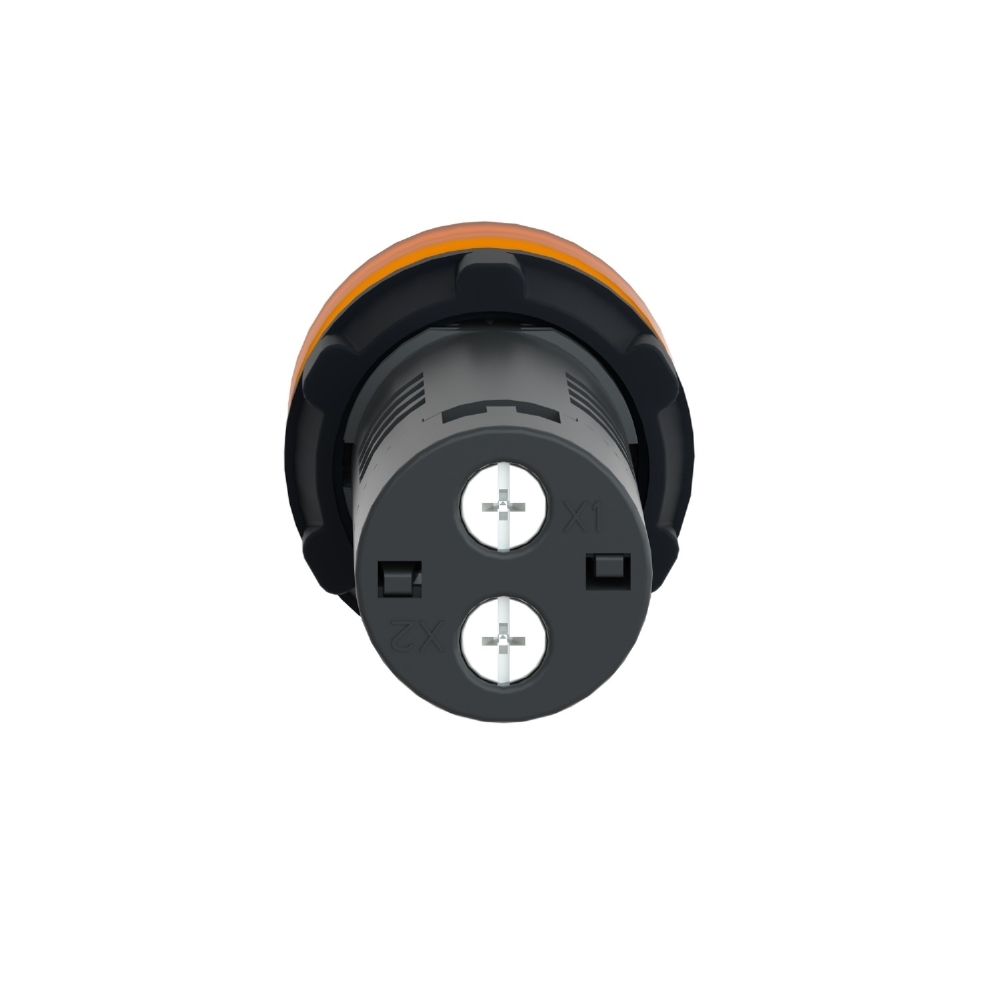

Terminais: X1-X2
Tipo de conexão: Braçadeira de parafuso
Tensão nominal de isolação: 400V conforme IEC 60947-1
Tensão nominal suportável de impulso: 6kV conforme IEC 60947-1
Grau de proteção: IP65 conforme IEC 60529
Grau de proteção contra impacto: IK05
Categoria de sobretensão: Classe I conforme IEC 536
Temperatura de armazenamento: -40 °C a 70 °C
Resistência à vibração: 5 gn entre 12 e 500Hz conforme IEC 60068-2-6
Resistência ao choque: 30 gn durante 11 ms conforme IEC 60068-2-27
Certificações: CE e CCC
Normas: GB 14048.1, IEC 60947-1, GB 14048.5 e IEC 60947-5-1
Aplicações Indicadas
Painéis elétricos
Painéis de comando
Máquinas industriais
Sistemas de automação
Circuitos de sinalização
Linhas de produção
Equipamentos industriais
Indicação de status de máquinas
Sinalização de atenção ou condição operacional
Diferenciais
LED integrado
Lente âmbar de fácil identificação
Alimentação em 220 a 230V CA
Sinalização contínua
Vida útil de até 40.000 horas
Baixo consumo de corrente
Construção plástica monobloco
Instalação em furo padrão de aproximadamente 22 mm
Grau de proteção IP65
Proteção contra impacto IK05
Resistência a poeira, água e vibrações
Resistência a choques mecânicos
Tensão de isolação de até 400V
Tensão suportável de impulso de 6kV
Certificações CE e CCC
Linha Easy Harmony XA2 Schneider Electric
Garantia
18 meses de garantia conforme o fabricante.
