Características:

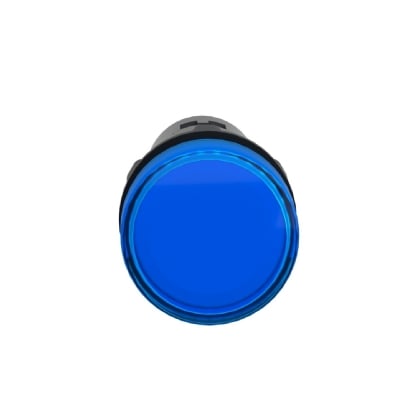

• Tipo de Produto ou Componente: Sinalizador Monobloco
• Nome Abreviado do Dispositivo: XA2
• Diâmetro de Montagem: 22,5 mm
• Formato do Cabeçote da Unidade de Sinalização: Redondo
• Cor da Pastilha ou da Lente: Azul
• Fonte de Luz: LED
• Base da Lâmpada: LED Integral
• Tensão Nominal de Alimentação [Us]: 220...230 V CA 50/60 Hz
• Descrição dos Terminais ISO nº 1: (X1-X2)PL
• Montagem do Dispositivo: Furo de fixação 22.3 +0.4/0 conforme IEC 60947-5-1
• Centro de Fixação:

  • = 30 x 40 mm (painel de suporte) Metal - espessura: 1…6 mm

  • = 30 x 40 mm (painel de suporte) Plástico - espessura: 2…6 mm

• Modo de Fixação: Porca de fixação abaixo do cabeçote, torque recomendado: 2,2 N.m (+/- 0,2 N.m)
• Gravação: CE, CCC
• Tensão Nominal de Alimentação [Us]: 220...230 V
• Conexões - Terminais:
  • Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme IEC 60947-1
  • Terminais de parafuso, 1 x 0,5...1 x 2,5 mm² Sem a extremidade do cabo conforme IEC 60947-1
• Formato da Cabeça do Parafuso:
  • Cruzado compatível com Philips Nº 2 chave de fendas
  • Com slots compatível com Plano de Ø 4 mm chave de fendas
  • Com slots compatível com Plano de Ø 5,5 mm chave de fendas
• [Ui] Tensão Nominal de Isolação: 400 V (graus de poluição 3) conforme IEC 60947-1
• [Uimp] Tensão Nominal Suportável de Impulso: 6 kV IEC 60947-1
• Tipo de Sinalização: Contínuo
• Limites de Tensão de Alimentação: 0,8…1,2 V CA
• Consumo de Corrente: <= 20 mA
• Vida Útil: 40.000 H Com tensão nominal e 25 °C
• Altura: 29 mm
• Largura: 29 mm
• Profundidade: 53 mm
• Peso Líquido: 0,02 kg
• Meio Ambiente:
  • Temperatura Ambiente para Armazenamento: -40…70 °C
  • Temperatura Ambiente para Funcionamento: -25…70 °C
• Categoria de Sobretensão: Classe I conforme IEC 536
• Grau de Proteção IP: IP65 conforme IEC 60529
• Grau de Proteção IK: IK05
• Normas:
  • IEC 60947-1
  • GB 14.048,1
  • IEC 60947-5-1
  • GB 14048.5
  • IEC 60529
  • IEC 50102
• Certificações do Produto:
  • CE
  • CCC
• Resistência à Vibração: 5 gn (f= 12…500 Hz) conforme IEC 60068-2-6
• Resistência ao Choque: 30 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
• Unidades de Embalagem:
  • Tipo de Unidade de Pacote 1: PCE
    • Número de Unidades no Pacote 1: 1
    • Altura do Pacote 1: 2,900 cm
    • Largura do Pacote 1: 2,900 cm
    • Comprimento do Pacote 1: 5,300 cm
    • Peso do Pacote 1: 22,000 g
  • Tipo de Unidade de Pacote 2: BB1
    • Número de Unidades no Pacote 2: 10
    • Altura do Pacote 2: 8,000 cm
    • Largura do Pacote 2: 2,200 cm
    • Comprimento do Pacote 2: 2,950 cm
    • Peso do Pacote 2: 216,000 kg
  • Tipo de Unidade de Pacote 3: S02
    • Número de Unidades no Pacote 3: 160
    • Altura do Pacote 3: 15,000 cm
    • Largura do Pacote 3: 30,000 cm
    • Comprimento do Pacote 3: 40,000 cm
    • Peso do Pacote 3: 5,800 kg
• Garantia Contratual: 18 meses
