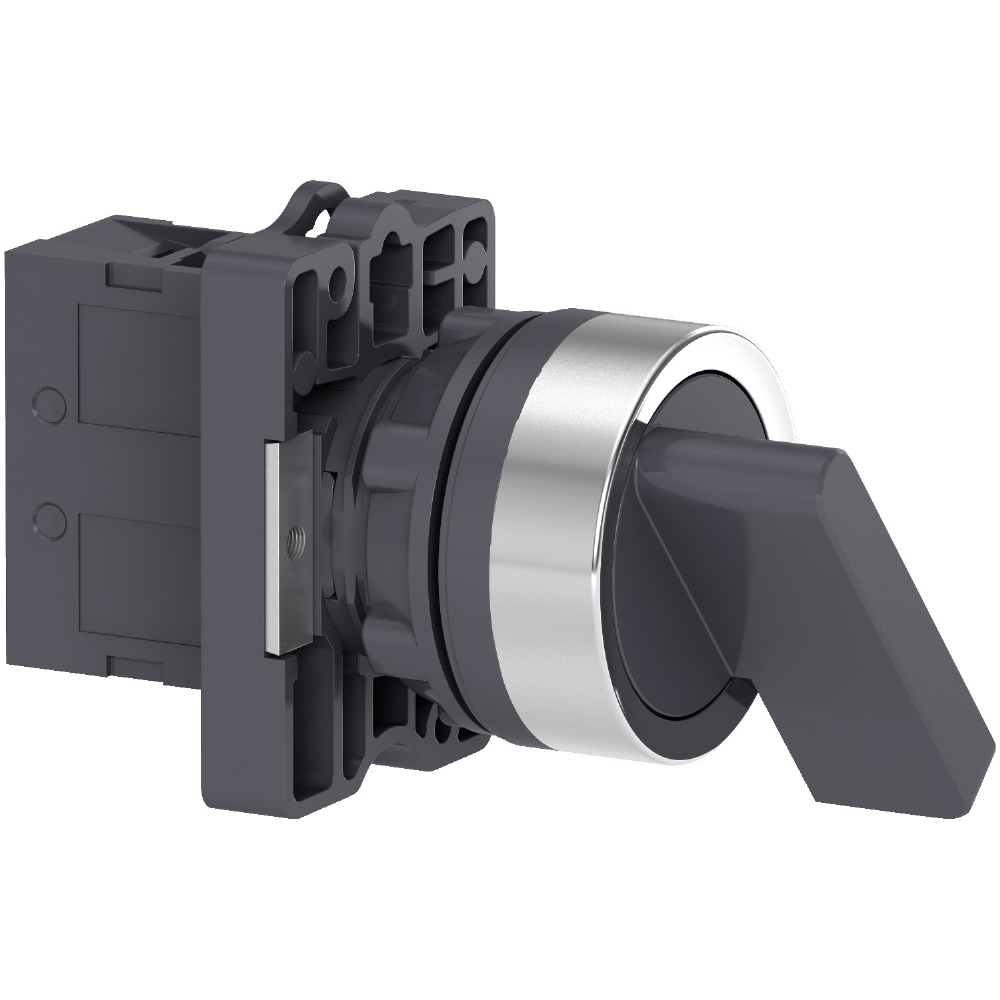

COMUTADOR COM MANOPLA LONGA 22MM 2 POSIÇÕES FIXAS 1NA - SCHNEIDER
O Comutador com Manopla Longa 22mm 2 Posições Fixas 1NA da Schneider é indicado para comando e seleção de funções em máquinas, painéis elétricos e sistemas de automação, oferecendo uma interface prática, resistente e segura para aplicações industriais e comerciais.
Da linha Easy Harmony XA2, o produto possui cabeçote redondo com manopla longa preta, 2 posições fixas a 90° e mecanismo de retenção, permitindo selecionar e manter a posição desejada conforme a função do circuito de comando. Conta com 1 contato NA, operação de abertura lenta e durabilidade mecânica de 300.000 ciclos.
Fabricado em plástico, com aro de aparência metálica, o comutador Schneider possui montagem em furo padrão de 22 mm, diâmetro de montagem de 22,5 mm e fixação por porca. A conexão aos circuitos de controle é realizada por braçadeira de parafuso, proporcionando instalação prática e segura em painéis compatíveis.
O produto possui grau de proteção IP65, resistência ao impacto IK06, tratamento de proteção TC e resistência à vibração e choque, sendo adequado para ambientes industriais que exigem robustez contra poeira, água, impactos e vibrações. Conta com certificações CE, CCC e EAC, em conformidade com normas como GB 14048.1, IEC 60947-1, GB 14048.5 e IEC 60947-5-1.
Suas dimensões são 48,5 mm de altura, 30 mm de largura e 68,2 mm de profundidade, com peso aproximado de 0,041 kg. É uma ótima opção para quem busca comutador Schneider, chave seletora 22mm, comutador 2 posições fixas, manopla longa, comutador 1NA e componente para comando elétrico.
Antes da instalação, recomenda-se verificar a compatibilidade com o circuito de comando, furação do painel, posição de operação, tipo de contato e esquema elétrico do projeto. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.
IMAGEM ILUSTRATIVA
O Comutador com Manopla Longa 22mm 2 Posições Fixa 1NA da Schneider Electric, da linha Easy Harmony XA2, é indicado para comando e seleção de funções em máquinas, painéis e sistemas de automação. Possui manopla longa preta, duas posições fixas a 90° e mecanismo de retenção, oferecendo operação prática e precisa.
Com 1 contato normalmente aberto (1NA) de abertura lenta, instalação em furo padrão de aproximadamente 22 mm e conexão por braçadeira de parafuso, proporciona integração simples aos circuitos de comando. Sua construção plástica apresenta alta resistência a impactos, poeira, água e vibração, sendo adequada para aplicações industriais.
Dimensões
Altura: 48,5 mm
Largura: 30 mm
Profundidade: 68,2 mm
Diâmetro de montagem: 22,5 mm
Peso: 0,041 kg
Características Técnicas
Tipo: Comutador completo
Marca: Schneider Electric
Linha: Easy Harmony XA2
Nome abreviado do dispositivo: XA2
Componente: XA2E
Apresentação: Produto completo
Tipo de cabeçote: Normal 22 mm
Formato do cabeçote: Redondo
Tipo de acionamento: Posições fixas
Quantidade de posições: 2
Ângulo entre posições: 90°
Característica do acionamento: Manopla longa
Cor da manopla: Preto
Configuração dos contatos: 1NA
Operação dos contatos: Abertura lenta
Material do aro: Plástico
Diâmetro de montagem: 22,5 mm
Modo de fixação: Porca de fixação
Torque da porca de fixação: 2 a 2,4 N.m
Torque de aperto: 0,8 N.m
Tipo de conexão: Braçadeira de parafuso
Durabilidade mecânica: 300.000 ciclos
Tratamento de proteção: TC
Grau de proteção: IP65 conforme IEC 60529
Resistência ao impacto: IK06
Categoria de sobretensão: Classe I conforme IEC 536
Resistência à vibração: 10 gn entre 40 e 500Hz conforme IEC 60068-2-6
Resistência ao choque: 120 gn por 11 ms conforme IEC 60068-2-27
Temperatura de funcionamento: -25 °C a 55 °C
Temperatura de armazenamento: -40 °C a 70 °C
Certificações: CE, CCC e EAC
Normas: GB 14048.1, IEC 60947-1, GB 14048.5 e IEC 60947-5-1
Aplicações Indicadas
Painéis elétricos
Painéis de comando
Máquinas industriais
Sistemas de automação
Circuitos de comando
Seleção de funções
Linhas de produção
Equipamentos industriais
Ambientes sujeitos a poeira, água e vibração
Diferenciais
Manopla longa para fácil acionamento
Duas posições fixas
Posições separadas em 90°
Contato 1NA
Operação de abertura lenta
Durabilidade mecânica de 300.000 ciclos
Instalação em furo padrão de aproximadamente 22 mm
Grau de proteção IP65
Resistência ao impacto IK06
Alta resistência à vibração e choque
Construção plástica robusta
Conexão por braçadeira de parafuso
Certificações CE, CCC e EAC
Linha Easy Harmony XA2 Schneider Electric
Garantia
18 meses de garantia conforme o fabricante.
