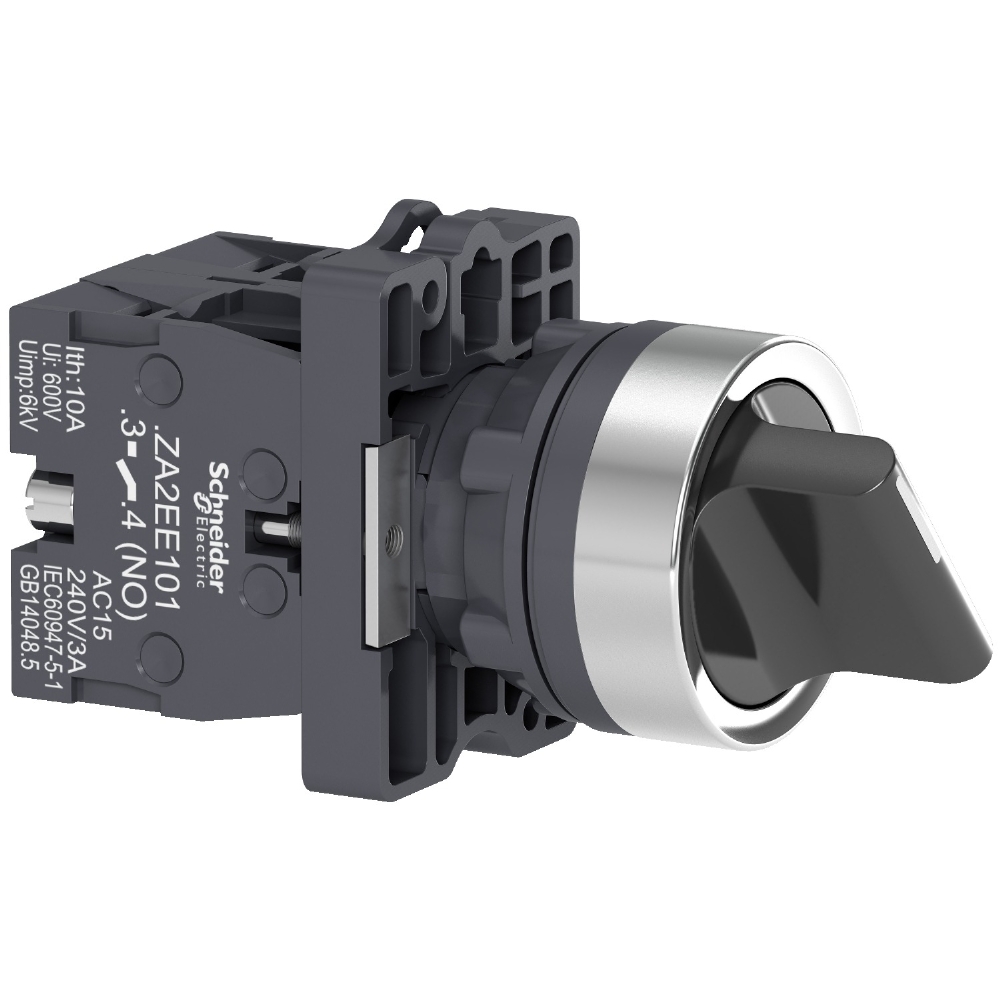

COMUTADOR COM MANOPLA CURTA 22MM 3 POSIÇÕES RETORNO AO CENTRO - SCHNEIDER
O Comutador com Manopla Curta 22mm 3 Posições Retorno ao Centro da Schneider é indicado para comando e seleção de funções em máquinas, painéis elétricos e sistemas de automação, oferecendo acionamento prático, seguro e resistente para aplicações industriais.
Da linha Easy Harmony XA2, possui manopla curta preta, 3 posições a 45° e mecanismo de retorno por mola. Conta com 2 contatos NA, operação de abertura lenta e durabilidade mecânica de 300.000 ciclos, sendo ideal para circuitos de comando que exigem acionamento momentâneo.
Fabricado em plástico, com aro de aparência metálica, o comutador possui montagem em furo padrão de 22 mm, diâmetro de montagem de 22,5 mm e fixação por porca. Pode ser instalado em painéis com espessura de 1 mm a 5 mm e centro de fixação mínimo de 30 x 40 mm.
O produto conta com corrente térmica convencional de 10A, tensão nominal de isolação de 600V, tensão suportável de impulso de 6kV, grau de proteção IP65 e resistência ao impacto IK06. Suas dimensões são 42 mm de altura, 30 mm de largura e 68,2 mm de profundidade, com peso aproximado de 0,054 kg.
Antes da instalação, recomenda-se verificar a compatibilidade com o circuito de comando, furação do painel, tipo de contato, posição de operação e esquema elétrico do projeto. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.

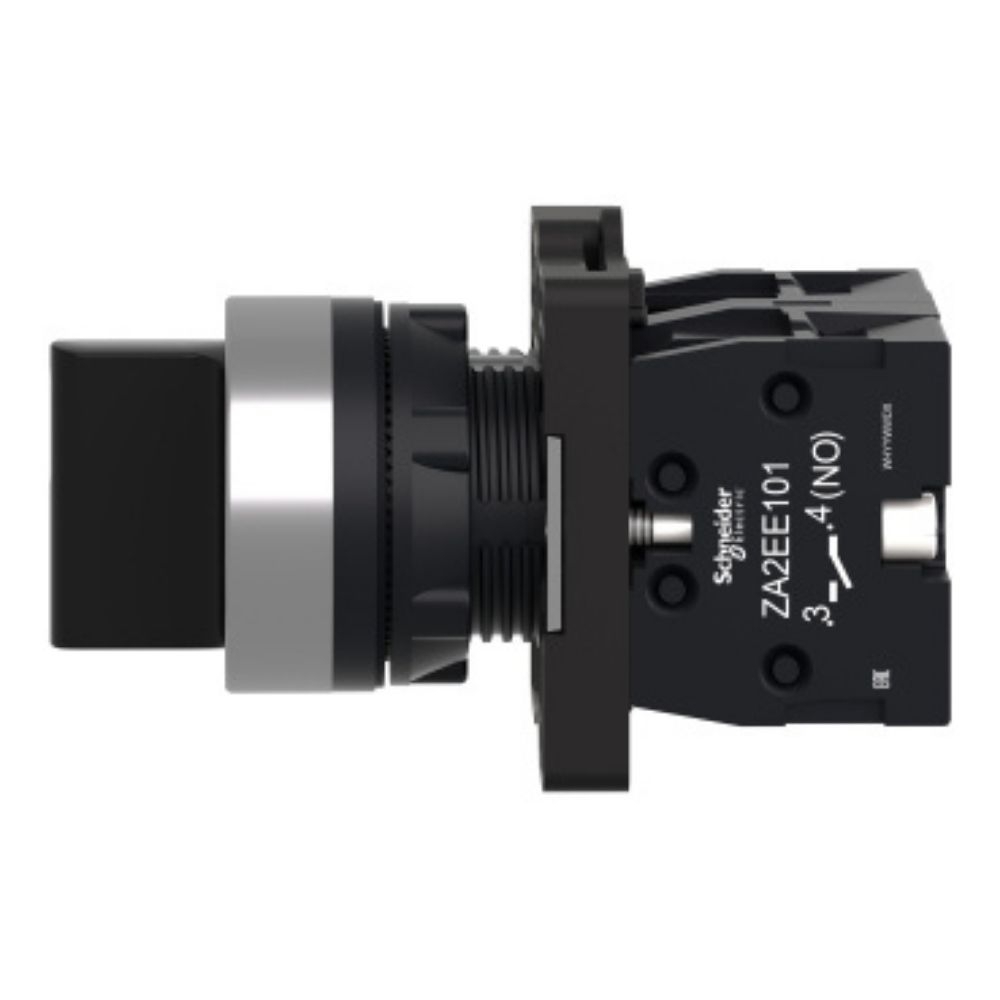

IMAGEM ILUSTRATIVA.
O Comutador com Manopla Curta 22mm 3 Posições com Retorno Central da Schneider Electric, da linha Easy Harmony XA2, é indicado para seleção e controle de funções em máquinas, equipamentos, painéis elétricos e sistemas de automação. Possui manopla curta preta, três posições e mecanismo de retorno por mola, proporcionando acionamento prático e retorno automático à posição central.
Com construção plástica robusta, conta com 2 contatos normalmente abertos (2NA), operação de abertura lenta e instalação em furo padrão de aproximadamente 22 mm. Seu grau de proteção IP65 e sua resistência a impactos, poeira, água, vibrações e choques tornam o produto adequado para aplicações industriais e ambientes exigentes.
Dimensões
Altura: 42 mm
Largura: 30 mm
Profundidade: 68,2 mm
Diâmetro de montagem: 22,5 mm
Espessura do painel compatível: 1 a 5 mm
Centro mínimo de fixação: 30 x 40 mm
Peso: 0,054 kg
Características Técnicas
Tipo: Comutador completo
Marca: Schneider Electric
Linha: Easy Harmony XA2
Nome abreviado do dispositivo: XA2
Componente: XA2E
Apresentação: Produto completo
Tipo de cabeçote: Normal 22 mm
Formato do cabeçote: Redondo
Material do aro: Plástico
Cor: Preto
Característica do acionamento: Manopla curta
Tipo de acionamento: Retorno por mola
Quantidade de posições: 3
Posicionamento: 3 posições a 45°
Retorno: Central por mola
Configuração dos contatos: 2NA
Operação dos contatos: Abertura lenta
Durabilidade mecânica: 300.000 ciclos
Diâmetro de montagem: 22,5 mm
Modo de fixação: Porca de fixação
Torque da porca de fixação: 2 a 2,4 N.m
Torque de aperto: 0,8 N.m
Tipo de conexão: Parafuso
Corrente térmica convencional: 10A
Proteção contra sobrecarga e curto-circuito: Fusível tipo gL de 10A conforme IEC 60269-1
Tensão nominal de isolação: 600V conforme IEC 60947-1
Tensão nominal suportável de impulso: 6kV conforme IEC 60947-1
Confiabilidade elétrica: λ < 10ââ a 24V
Tratamento de proteção: TC
Temperatura de funcionamento: -25 °C a 55 °C
Temperatura de armazenamento: -40 °C a 70 °C
Categoria de sobretensão: Classe I conforme IEC 536
Grau de proteção: IP65 conforme IEC 60529
Grau de proteção contra impacto: IK06
Resistência à vibração: 10 gn entre 40 e 500Hz conforme IEC 60068-2-6
Resistência ao choque: 120 gn durante 11 ms conforme IEC 60068-2-27
Certificações: CE e CCC
Quantidade indivisível de venda: 1 unidade
Aplicações Indicadas
Painéis elétricos
Painéis de comando
Máquinas industriais
Sistemas de automação
Seleção momentânea de funções
Circuitos de comando
Linhas de produção
Equipamentos industriais
Comandos com retorno automático à posição central
Ambientes sujeitos a poeira, água e vibrações
Diferenciais
3 posições com retorno central
Retorno automático por mola
Manopla curta preta
2 contatos normalmente abertos
Operação de abertura lenta
Durabilidade mecânica de 300.000 ciclos
Instalação em furo padrão de aproximadamente 22 mm
Projeto modular e flexível
Montagem e desmontagem práticas
Grau de proteção IP65
Proteção contra impacto IK06
Alta resistência a vibrações e choques
Tensão de isolação de até 600V
Tensão suportável de impulso de 6kV
Estrutura robusta para aplicações industriais
Linha Easy Harmony XA2 Schneider Electric
Garantia
18 meses de garantia conforme o fabricante.
