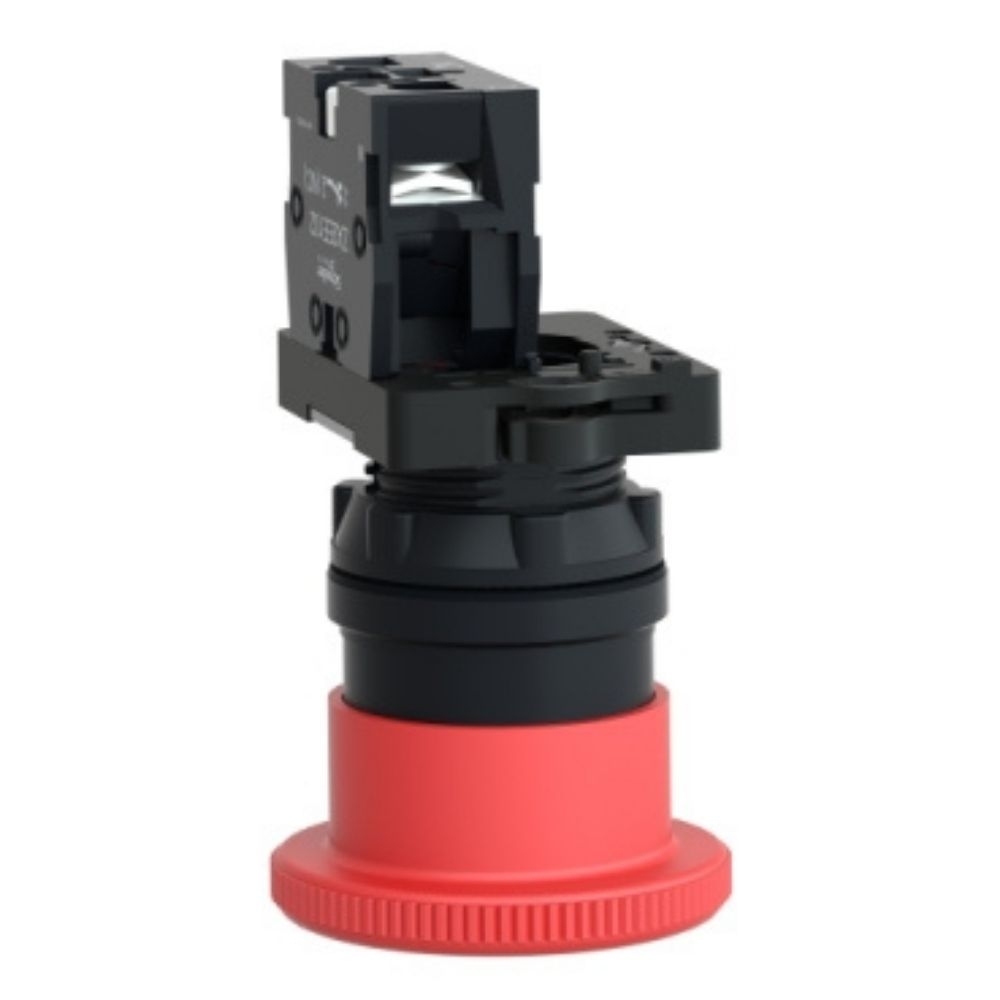

BOTÃO PLÁSTICO EMERGENCIAL GIRO TRAVA/DESTRAVA 1NF 40MM VERMELHO - SCHNEIDER
O Botão Plástico Emergencial Giro Trava/Destrava 1NF 40mm Vermelho da Schneider é indicado para parada de emergência em máquinas, painéis elétricos e sistemas de automação, oferecendo segurança, fácil identificação visual e acionamento confiável em aplicações industriais.
Da linha Easy Harmony XA2, possui cabeçote tipo cogumelo vermelho de 40 mm, mecanismo de travamento com rearme por giro para destravar e 1 contato NF com operação de abertura lenta e ruptura positiva. É uma solução completa para comandos de emergência em circuitos compatíveis.
Fabricado em plástico, o botão possui montagem em furo padrão de 22 mm, diâmetro de montagem de 22,5 mm e fixação por porca. Pode ser instalado em painéis com espessura de 1 mm a 5 mm, em qualquer posição de operação.
O produto conta com grau de proteção IP65, resistência ao impacto IK03, tratamento de proteção TC e durabilidade mecânica de 100.000 ciclos. Suas dimensões são 30 mm de altura, 42 mm de largura e 74,2 mm de profundidade, com peso aproximado de 0,058 kg.
Antes da instalação, recomenda-se verificar a compatibilidade com o circuito de comando, furação do painel, tipo de contato, função de emergência e normas aplicáveis ao projeto. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.

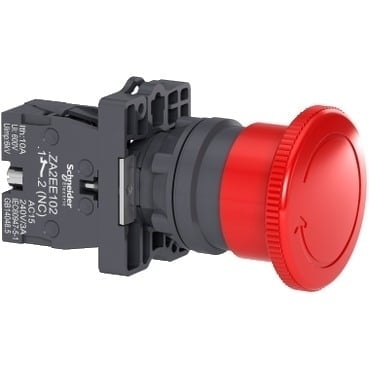

IMAGEM ILUSTRATIVA.
O Botão Plástico Emergencial Giro Trava/Destrava 1NF 40mm Vermelho da Schneider Electric, da linha Easy Harmony XA2, é indicado para parada de emergência em máquinas, equipamentos e sistemas de comando. Seu cabeçote tipo cogumelo de 40 mm na cor vermelha proporciona fácil identificação visual e acionamento rápido em situações de emergência.
Possui mecanismo de trava com rearme por giro e 1 contato normalmente fechado (1NF) com abertura lenta e ruptura positiva. Com grau de proteção IP65, estrutura plástica robusta e resistência a impactos, poeira, água e vibrações, é adequado para aplicações industriais e ambientes exigentes.
Dimensões
Altura: 30 mm
Largura: 42 mm
Profundidade: 74,2 mm
Diâmetro do cabeçote: 40 mm
Diâmetro de montagem: 22,5 mm
Furo de fixação: 22 mm
Espessura do painel compatível: 1 a 5 mm
Centro mínimo de fixação: 30 x 40 mm
Peso: 0,058 kg
Características Técnicas
Tipo: Botão de desligamento de emergência completo
Marca: Schneider Electric
Linha: Easy Harmony XA2
Nome abreviado do dispositivo: XA2
Componente: XA2E
Apresentação: Produto completo
Formato do cabeçote: Redondo
Tipo de cabeçote: Cogumelo
Diâmetro do cabeçote: 40 mm
Cor do botão: Vermelho
Cor da lente/pastilha: Vermelho
Tipo de acionamento: Girar para destravar
Rearme: Girar para destravar
Configuração dos contatos: 1NF
Operação dos contatos: Abertura lenta
Ruptura positiva: Sim, com contato NF
Material do aro: Plástico
Diâmetro de montagem: 22,5 mm
Posição de operação: Qualquer posição
Tipo de conexão: Braçadeira de parafuso
Torque de aperto: 0,8 N.m
Durabilidade mecânica: 100.000 ciclos
Proteção contra sobrecarga e curto-circuito: Fusível gL de 10A conforme IEC 60269-1
Tensão nominal de isolação: 600V conforme IEC 60947-1
Tensão suportável de impulso: 6kV conforme IEC 60947-1
Corrente nominal de operação: 3A a 240V CA-15 / 0,27A a 250V CC-13
Tratamento de proteção: TC
Categoria de sobretensão: Classe I conforme IEC 536
Grau de proteção: IP65
Resistência ao impacto: IK03
Temperatura de funcionamento: -25 °C a 55 °C
Temperatura de armazenamento: -40 °C a 70 °C
Certificações: CE, CCC e EAC
Normas: GB 14048.1, IEC 60947-1, GB 14048.5 e IEC 60947-5-1
Aplicações Indicadas
Parada de emergência de máquinas
Painéis elétricos
Painéis de comando
Máquinas industriais
Sistemas de automação
Circuitos de segurança
Linhas de produção
Equipamentos industriais
Ambientes sujeitos a poeira, água e vibração
Diferenciais
Cabeçote tipo cogumelo de 40 mm
Cor vermelha de fácil identificação
Sistema de trava com giro para destravar
1 contato normalmente fechado
Contato com abertura lenta
Ruptura positiva
Instalação em furo padrão de 22 mm
Grau de proteção IP65
Resistência ao impacto IK03
Estrutura plástica robusta
Resistente a poeira, água e vibrações
Durabilidade mecânica de 100.000 ciclos
Tensão de isolação de até 600V
Tensão suportável de impulso de 6kV
Pode ser instalado em qualquer posição
Certificações CE, CCC e EAC
Linha Easy Harmony XA2 Schneider Electric
Garantia
18 meses de garantia conforme o fabricante.
