Características:

• Harmony XB5

Tipo de Produto ou Componente

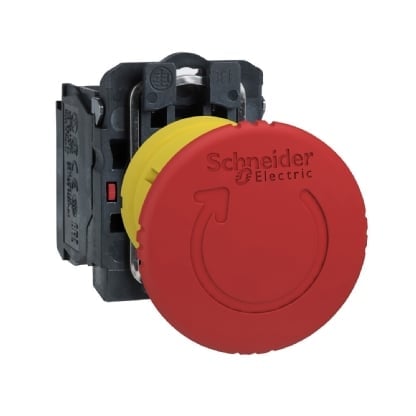

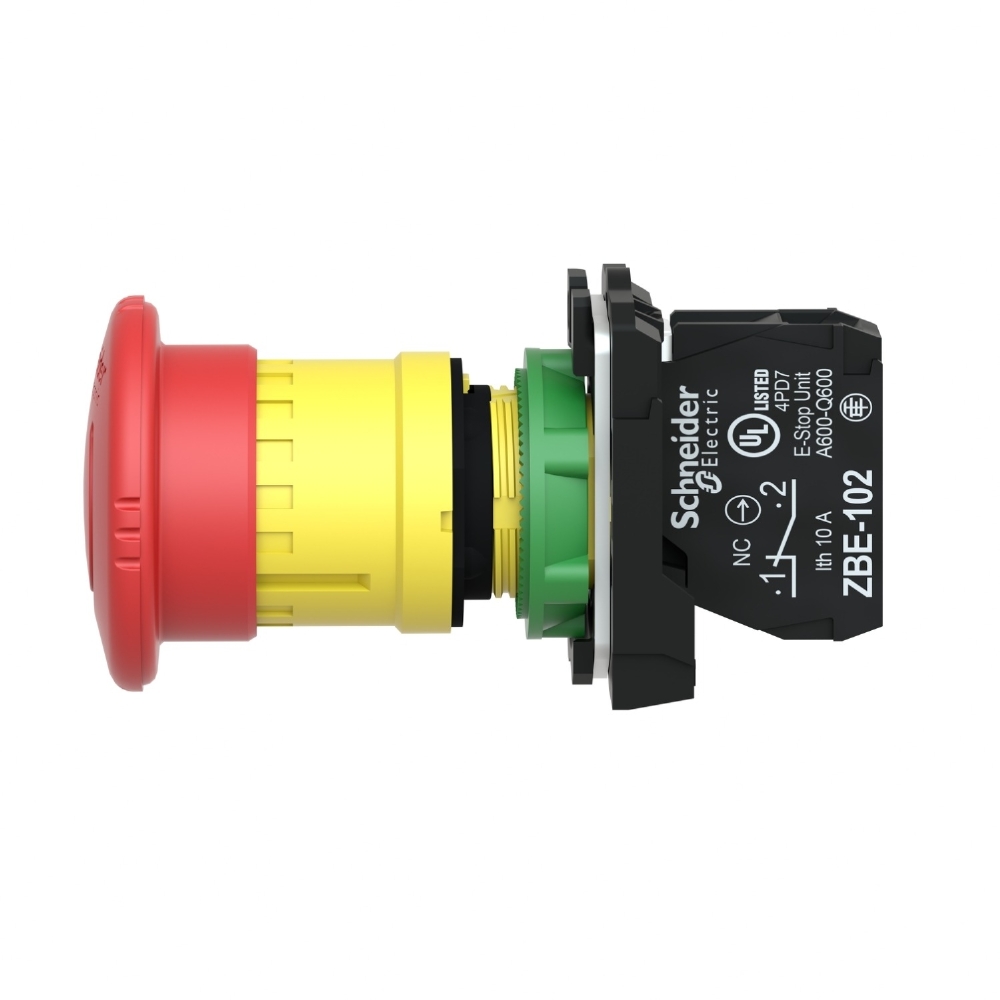

• Botão de Desligamento de Emergência
• Botão de Parada de Emergência

Nome Abreviado do Dispositivo

• XB5

Material do Aro

• Plástico Cinza Escuro

Material do Colar de Fixação

• Plástico

Tipo de Cabeçote

• Normal (22mm)

Diâmetro de Montagem

• 22 mm

Quantidade Indivisível de Venda

• 1

Formato do Cabeçote da Unidade de Sinalização

• Redondo

Tipo de Acionamento

• Ação de Disparo e Trava Mecânica
• Rearme: Girar para Destravar

Característica do Acionamento

• Vermelho Botão Cogumelo Ø 40 mm, Sem Gravação

Operação dos Contatos

• Abertura Lenta

Conexões - Terminais

• Terminais de Parafuso, <= 2 x 1,5 mm² com a extremidade do cabo conforme IEC 60947-1
• Terminais de Parafuso, >= 1 x 0,22 mm² sem a extremidade do cabo conforme IEC 60947-1

Apresentação do Dispositivo

• Produto Completo

Complementar

• Altura: 43 mm
• Largura: 40 mm
• Profundidade: 82 mm

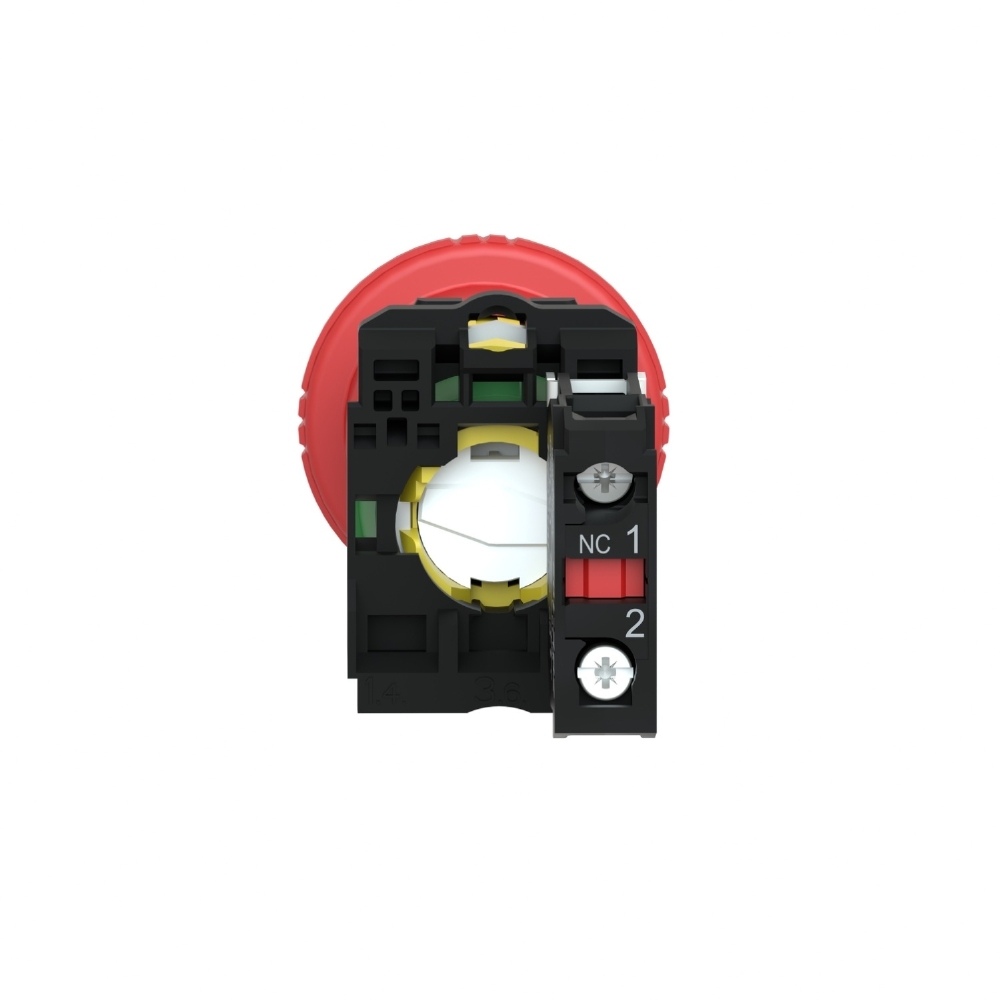

• Descrição dos Terminais ISO Nº 1: (11-12)NF
• Peso Líquido: 0,072 kg
• Resistência a Lavagem sobre Alta Pressão: 7000000 Pa a 55 °C, distância: 0,1 m

Uso dos Contatos

• Contatos Padrão

Ruptura Positiva

• Com conforme IEC 60947-5-1, Apêndice K

Curso de Funcionamento

• 1,5 mm (Comutação Elétrica Variável NF)
• 4,3 mm (Total Percorrido)

Durabilidade Mecânica

• 300000 Ciclos

Torque de Aperto

• 0,8…1,2 N.m conforme IEC 60947-1

Formato da Cabeça do Parafuso

• Cruzado compatível com Philips Nº 1, Pozidriv Nº 1
• Com slots compatível com Plano de Ø 4 mm, Ø 5,5 mm

Material de Contatos

• Liga de Prata (Ag/Ni)

Proteção contra Sobrecarga e Curtos-Circuitos

• 10 A Fusível tipo cartucho tipo gG conforme IEC 60947-5-1

[Ith] Corrente Térmica Convencional ao Ar Livre

• 10 A conforme IEC 60947-5-1

[Ui] Tensão Nominal de Isolação

• 600 V (graus de poluição 3) conforme IEC 60947-1

[Uimp] Tensão Nominal Suportável de Impulso

• 6 kV IEC 60947-1

[Ie] Corrente Nominal de Operação

• Diversos valores para diferentes tensões e condições de operação

Durabilidade Elétrica

• Diversos valores para diferentes condições de operação

Confiabilidade Elétrica

• Λ < 10exp(-6) a 5 V e 1 mA em ambiente limpo conforme IEC 60947-5-4
• Λ < 10exp(-8) a 17 V e 5 mA em ambiente limpo conforme IEC 60947-5-4

Meio Ambiente - Tratamento de Proteção

• TH

Temperatura Ambiente para Armazenamento

• -40…70 °C

Temperatura Ambiente para Funcionamento

• -40…70 °C

Categoria de Sobretensão

• Classe II conforme IEC 60536

Grau de Proteção IP

• IP66 conforme IEC 60529, IP67, IP69, IP69K

Grau de Proteção NEMA

• NEMA 13, NEMA 4X

Grau de Proteção IK

• IK03 conforme IEC 50102

Normas

• JIS C8201-5-1, IEC 60204-1, IEC 60947-5-1, ISO 13850, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-1, UL 508, IEC 60364-5-53, IEC 60947-5-5, JIS C8201-1

Certificações do Produto

• GL, LROS (Lloyds Register of Shipping), DNV, UL listed, CSA, BV

Resistência à Vibração e Choque

• Resistência à Vibração: 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6
• Resistência ao Choque: 30 gn (duração = 18 ms) e 50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27

Unidades de Embalagem

• Detalhes das unidades de embalagem (Tipo, Número de Unidades, Dimensões, Peso)

Garantia Contratual

• Garantia: 18 meses
