TRANSFORMADOR DE CORRENTE 300/5A - JNG é um dispositivo desenvolvido para medição de corrente elétrica em circuitos de corrente alternada, reproduzindo no circuito secundário uma amostra proporcional da corrente que circula no enrolamento primário, sem alterar sua posição vetorial. É amplamente utilizado em sistemas de medição, proteção e monitoramento elétrico, permitindo a utilização segura de amperímetros, medidores e relés.
O modelo possui relação de transformação de 300/5A, corrente secundária de 5A e construção do tipo janela, proporcionando instalação prática e excelente desempenho em painéis elétricos e sistemas de distribuição.
Conta com tensão de isolamento de 3kV, frequência de operação de 50/60Hz e classe de exatidão de 1%, garantindo medições confiáveis. Possui fator térmico de 1,2 x In, fator de segurança inferior a 5 e limite de corrente térmica de curta duração de 100 x In.
Sua instalação pode ser realizada em trilho DIN 35 mm ou por base lateral, e seu corpo é fabricado em material autoextinguível, proporcionando maior segurança e durabilidade.
Garantia: 90 dias conforme o fabricante.
IMAGEM ILUSTRATIVA.

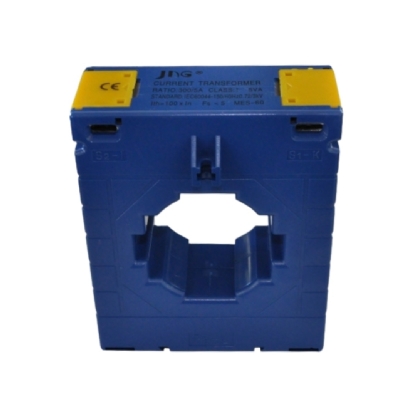

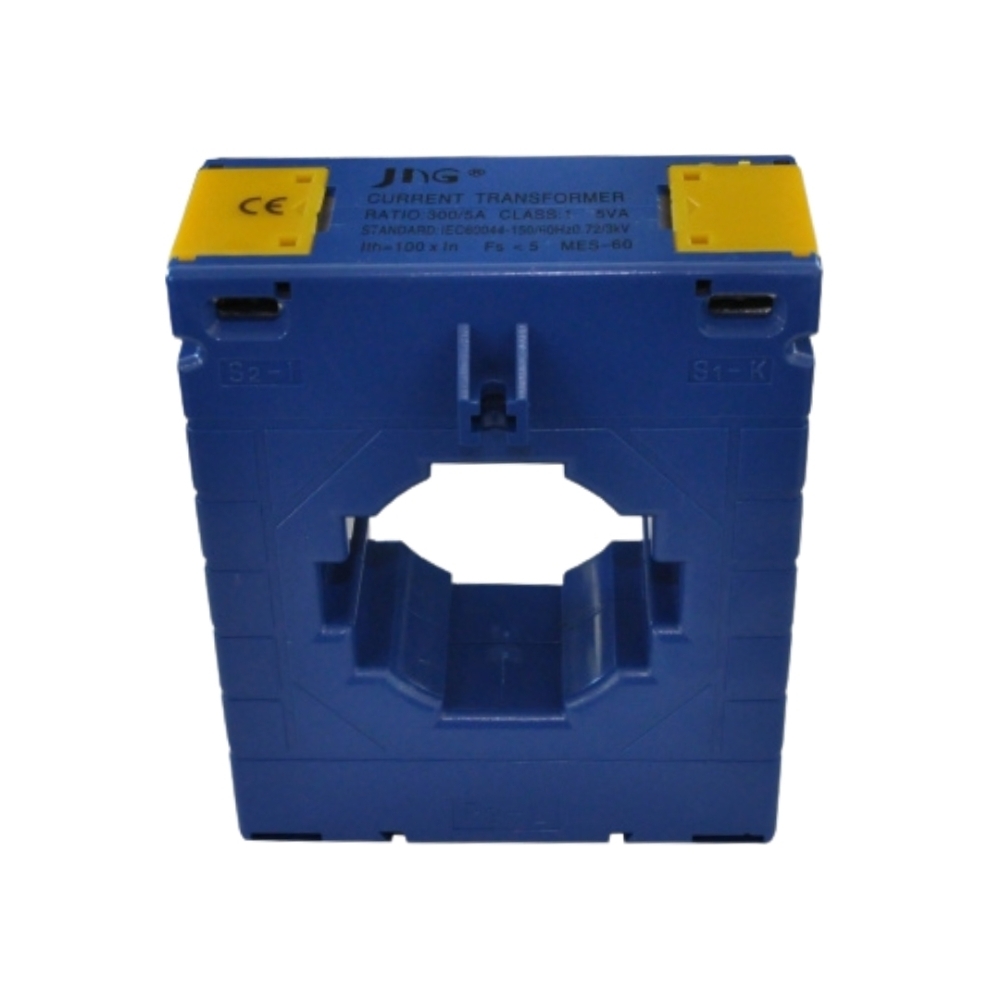

TRANSFORMADOR DE CORRENTE 300/5 - JNG
O Transformador de Corrente JNG é um dispositivo utilizado para reproduzir no circuito secundário uma amostra proporcional da corrente que circula no enrolamento primário, mantendo sua posição vetorial inalterada. É amplamente aplicado em sistemas de medição, monitoramento e proteção elétrica, permitindo a utilização de instrumentos e equipamentos de controle com segurança e precisão.
Características Técnicas
Tipo: Transformador de corrente janela
Relação de transformação: 300/5A
Corrente secundária: 5A
Tensão de isolamento: 3kV
Frequência: 50/60Hz
Classe de exatidão: 1%
Fator térmico: 1,2 x In
Fator de segurança: < 5
Limite de corrente térmica de curta duração (Ith): 100 x In
Fixação: Trilho DIN 35 mm ou base lateral
Material: Auto extinguível
Diferenciais
• Ideal para sistemas de medição e monitoramento elétrico
• Relação de transformação 300/5A
• Classe de exatidão de 1%
• Instalação prática em trilho DIN ou base lateral
• Material auto extinguível para maior segurança
• Aplicação em painéis elétricos e sistemas de proteção
Observação

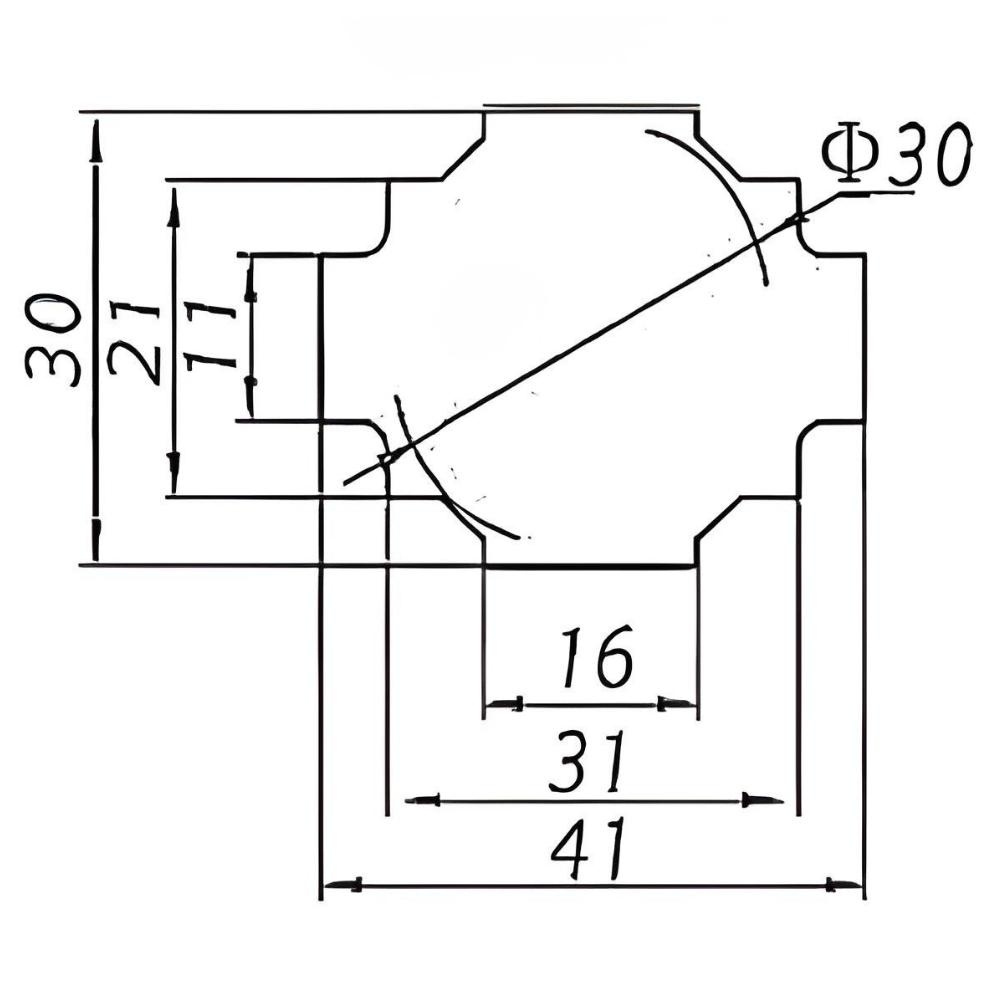

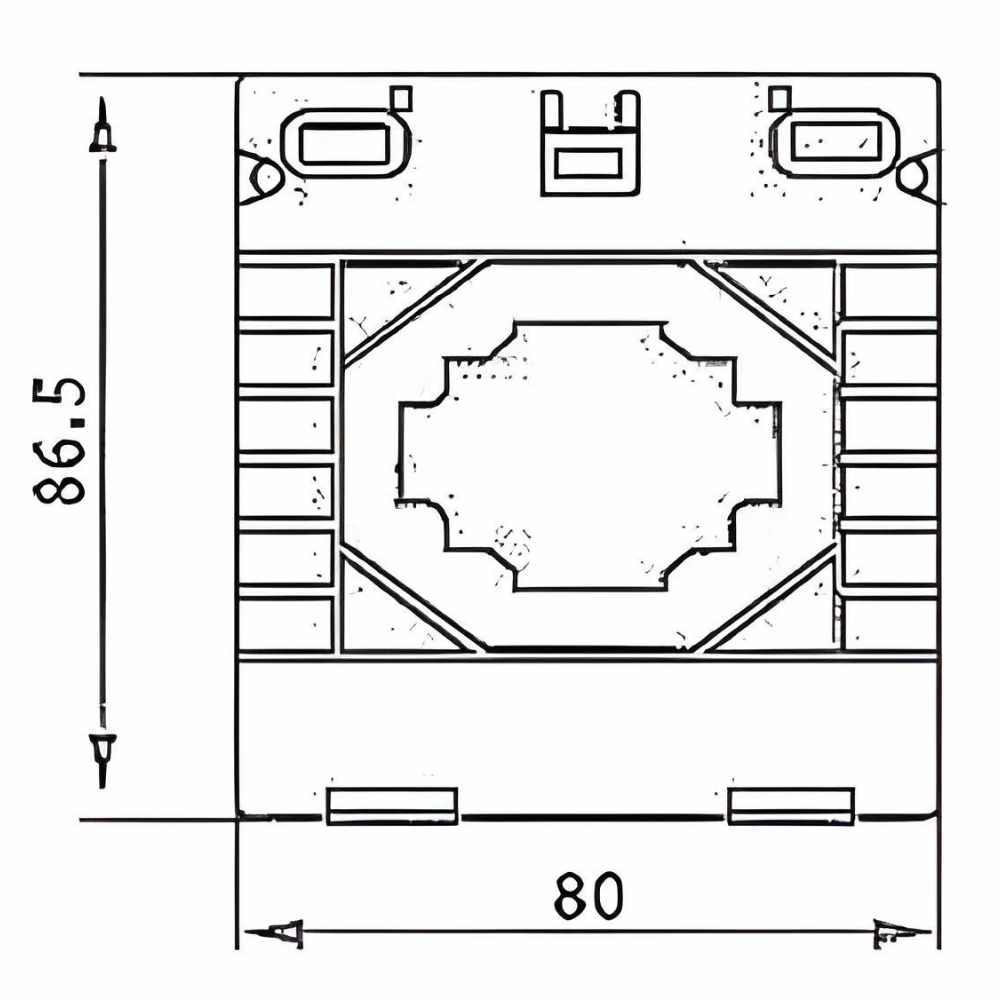

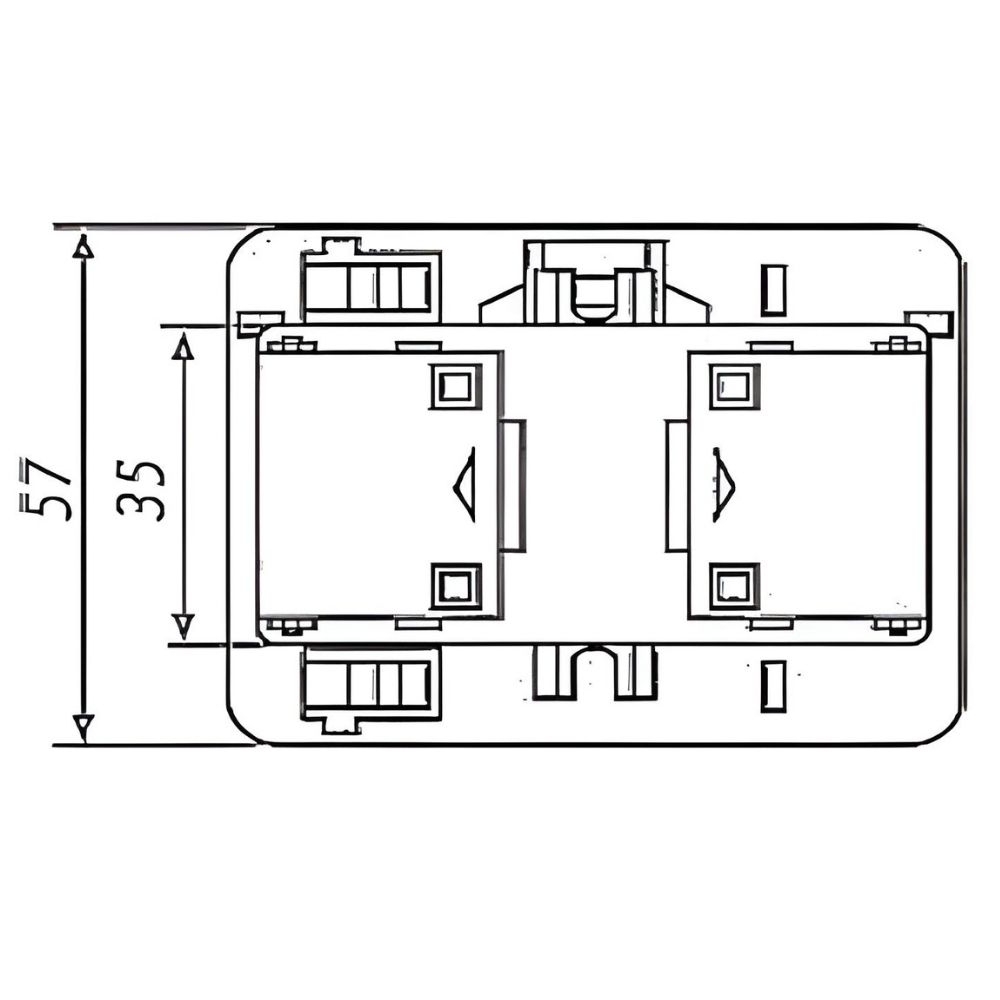

As medidas informadas estão em milímetros. Recomendamos que o cliente verifique as dimensões do produto antes da compra para garantir a compatibilidade com o local de instalação.
Garantia
90 dias conforme o fabricante.
