TRANSFORMADOR DE CORRENTE 150/5A - JNG é um dispositivo desenvolvido para medição de corrente elétrica em circuitos de corrente alternada, reproduzindo em seu circuito secundário uma amostra proporcional da corrente que circula no enrolamento primário, sem alterar sua posição vetorial. É amplamente utilizado em sistemas de medição, proteção e monitoramento elétrico, permitindo a utilização segura de amperímetros, medidores e relés.
O modelo possui relação de transformação de 150/5A, corrente secundária de 5A e construção do tipo janela, proporcionando instalação prática e excelente desempenho em painéis elétricos e sistemas de distribuição.
Conta com tensão de isolamento de 3kV, frequência de operação de 50/60Hz e classe de exatidão de 1%, garantindo medições precisas e confiáveis. Possui fator térmico de 1,2 x In, fator de segurança inferior a 5 e limite de corrente térmica de curta duração de 100 x In.
Sua instalação pode ser realizada em trilho DIN 35 mm ou por base lateral, e seu corpo é fabricado em material autoextinguível, proporcionando maior segurança e durabilidade para aplicações industriais e comerciais.
Garantia: 90 dias conforme o fabricante.

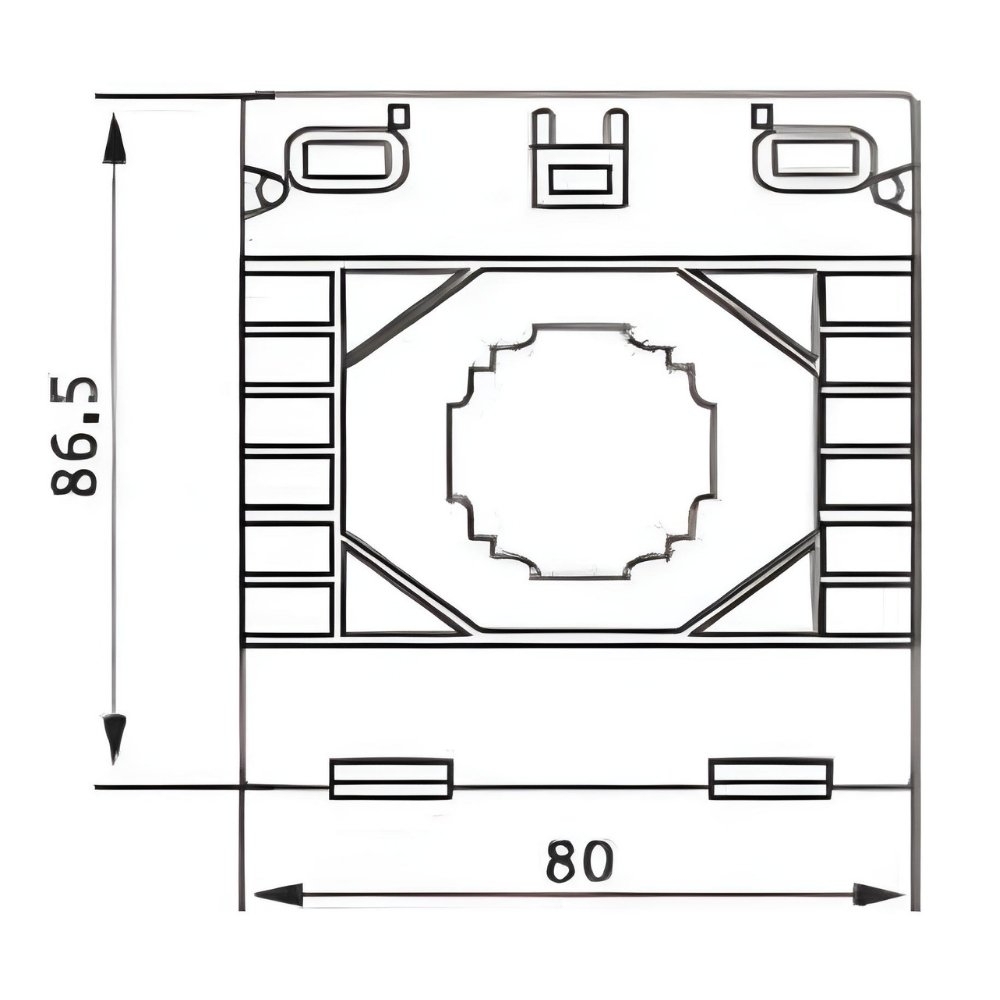

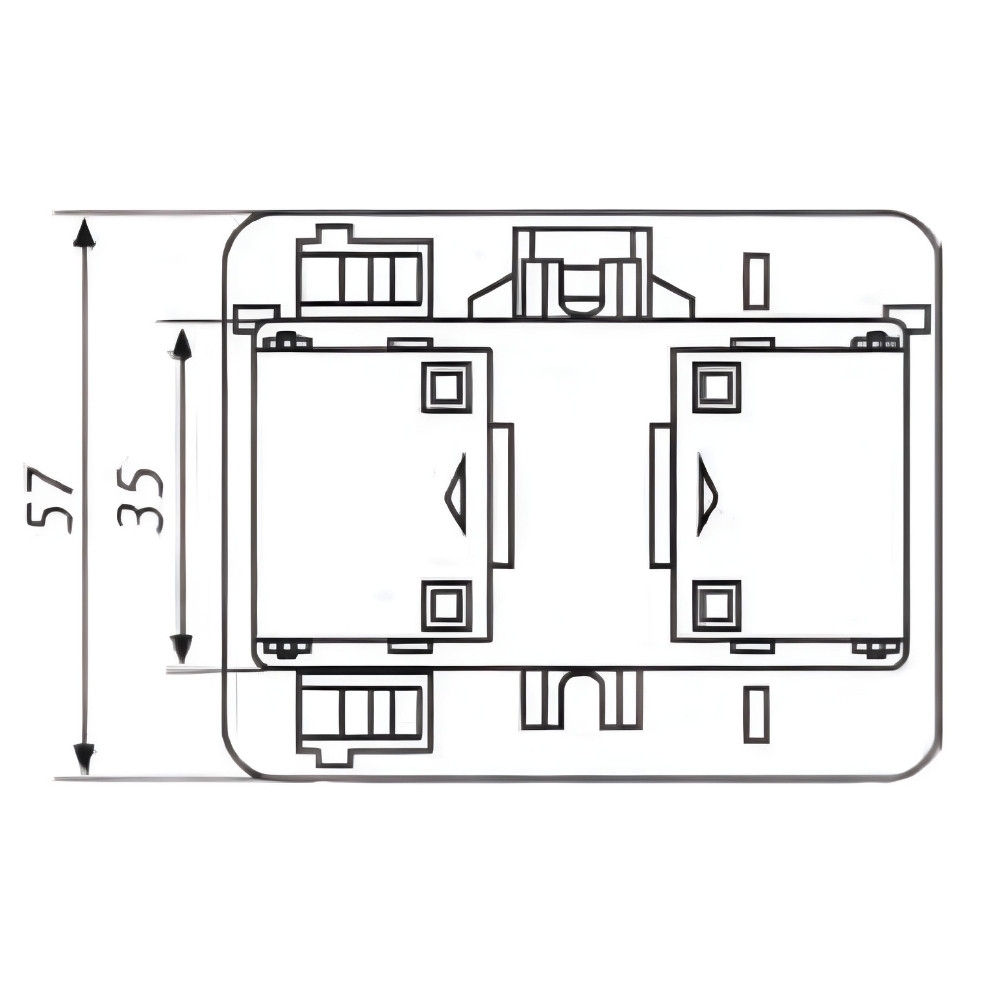

MEDIDAS EM MILÍMETROS.
IMAGEM ILUSTRATIVA.

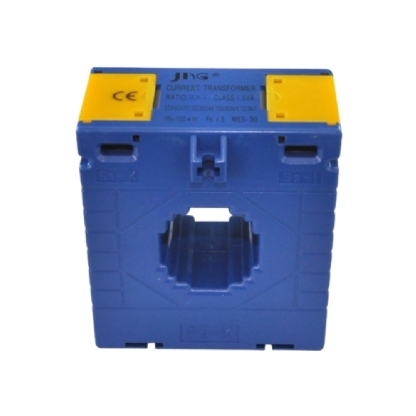

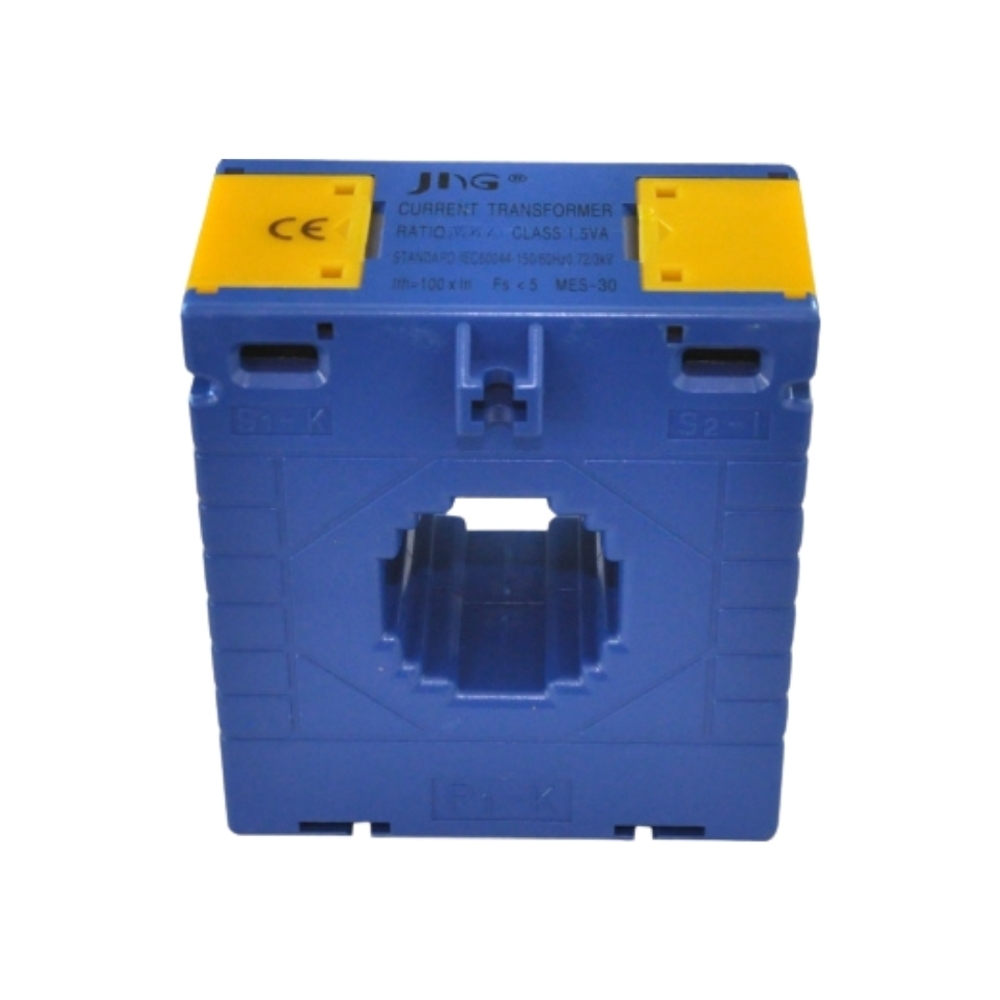

TRANSFORMADOR DE CORRENTE 150/5 - JNG
O Transformador de Corrente JNG da linha M.E.S é um dispositivo que reproduz, no circuito secundário, uma amostra proporcional da corrente que circula no enrolamento primário. É indicado para aplicações em sistemas de medição, monitoramento e proteção elétrica, permitindo o uso seguro de instrumentos em painéis elétricos.
Características Técnicas
Tipo: Transformador de corrente janela
Linha: M.E.S
Relação de transformação: 150/5A
Corrente secundária: 5A
Tensão de isolamento: 3kV
Frequência: 50/60Hz
Classe de exatidão: 1%
Fator térmico: 1,2 x In
Fator de segurança: < 5
Limite de corrente térmica de curta duração (Ith): 100 x In
Temperatura de operação: -10°C a +50°C
Fixação: Trilho DIN 35 mm ou base lateral
Flamabilidade: Material autoextinguível
Diferenciais
• Ideal para sistemas de medição e monitoramento elétrico
• Relação de transformação 150/5A
• Tipo janela para instalação prática
• Classe de exatidão de 1%
• Fixação em trilho DIN 35 mm ou base lateral
• Material autoextinguível para maior segurança
Observação
As medidas informadas estão em milímetros. Recomendamos que o cliente verifique as dimensões do produto antes da compra para garantir a compatibilidade com o local de instalação.
Garantia
90 dias conforme o fabricante.
