TRANSFORMADOR DE CORRENTE 1000/5A - JNG é um dispositivo desenvolvido para medição de corrente elétrica em circuitos de corrente alternada, reproduzindo no circuito secundário uma amostra proporcional da corrente que circula no enrolamento primário, sem alterar sua posição vetorial.
Indicado para uso em painéis de medição, comando e controle, permite a utilização em conjunto com amperímetros, medidores, relés e outros instrumentos compatíveis. O modelo possui relação de transformação 1000/5A, corrente secundária de 5A e tipo janela, proporcionando praticidade na instalação e confiabilidade na medição.
Possui tensão de isolamento de 3kV, frequência de operação de 50/60Hz, classe de exatidão de 1% e fator térmico de 1,2 x In. Conta ainda com fator de segurança menor que 5 e limite de corrente térmica de curta duração de 100 x In.
Garantia: 90 dias conforme o fabricante.
IMAGEM ILUSTRATIVA.
TRANSFORMADOR DE CORRENTE 1000/5 - JNG
O Transformador de Corrente JNG é utilizado para reproduzir no circuito secundário uma amostra proporcional da corrente que circula no enrolamento primário, sem alterar sua posição vetorial. É indicado para aplicações em sistemas de medição, proteção e monitoramento de circuitos elétricos.
Características Técnicas
Tipo: Transformador de corrente janela
Relação de transformação: 1000/5A
Corrente secundária: 5A
Tensão de isolamento: 3kV
Frequência: 50/60Hz
Classe de exatidão: 1%
Fator térmico: 1,2 x In
Fator de segurança: <5
Limite de corrente térmica de curta duração (Ith): 100 x In
Diferenciais
• Indicado para medição e monitoramento de corrente elétrica
• Relação de transformação 1000/5A
• Tipo janela para instalação prática
• Aplicação em painéis elétricos e sistemas de proteção
• Produto ideal para circuitos de medição com amperímetros e instrumentos compatíveis
Observação

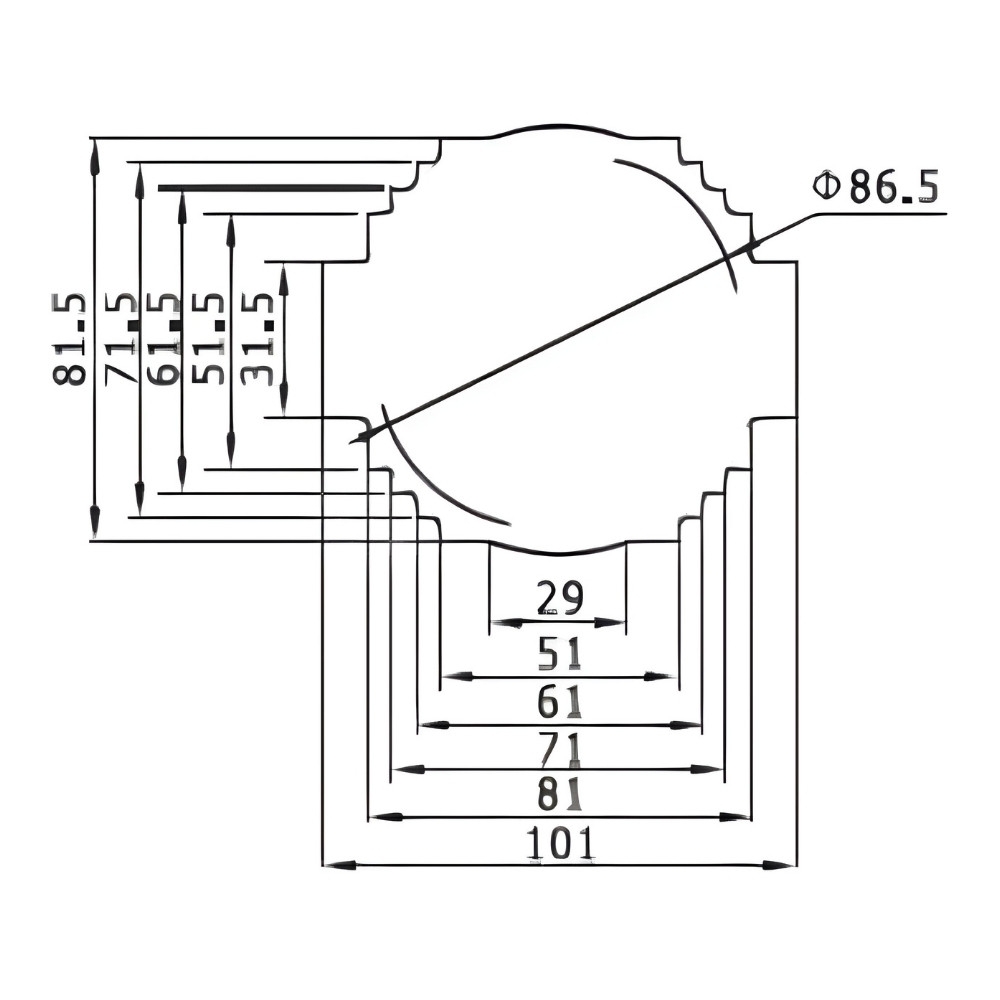

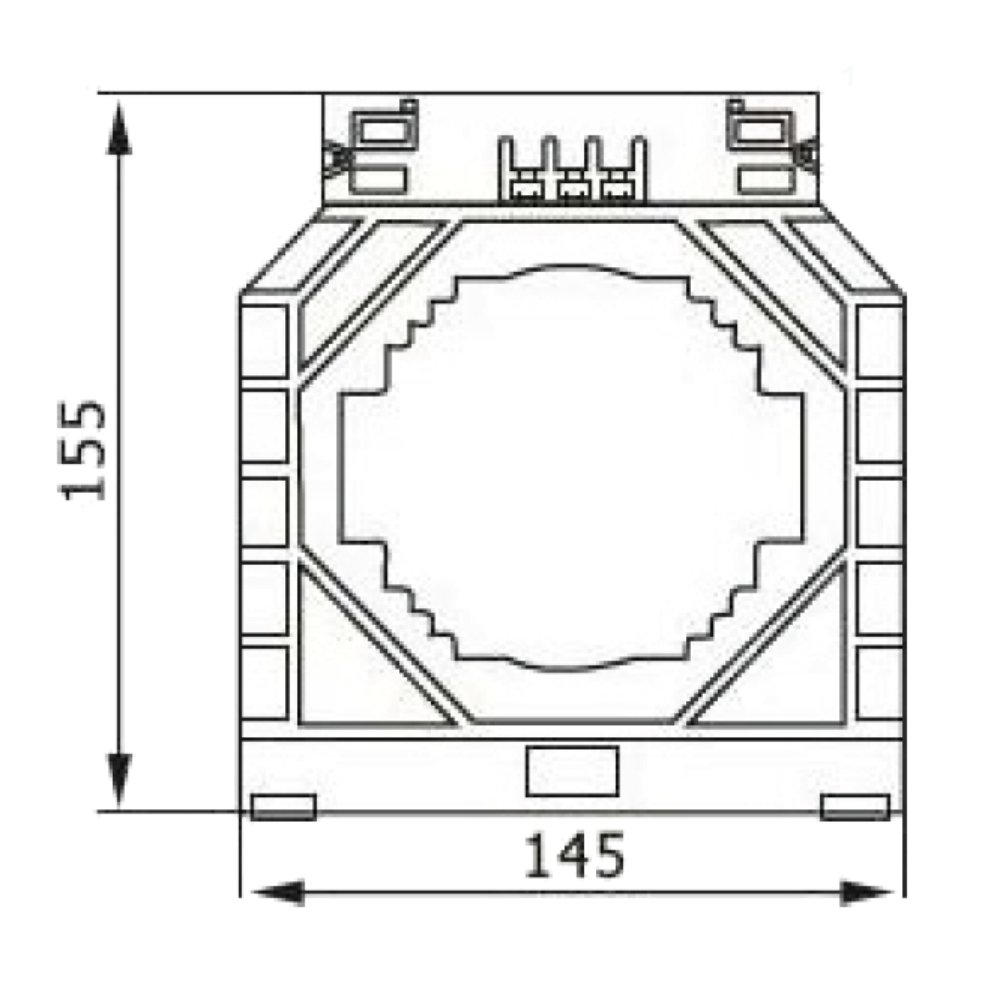

As medidas informadas estão em milímetros. Recomendamos que o cliente verifique as dimensões do produto antes da compra para garantir a compatibilidade com o local de instalação.
Garantia
90 dias conforme o fabricante.
