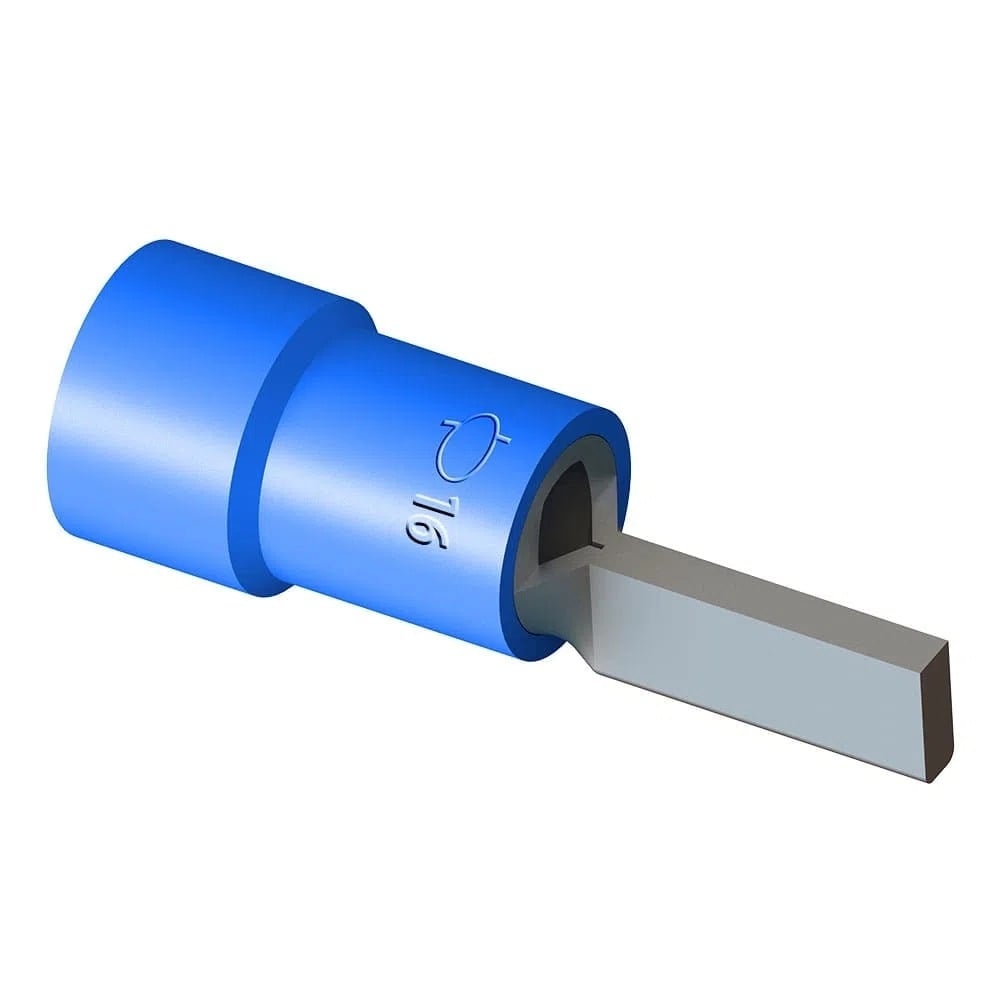

TERMINAL PRÉ-ISOLADO PINO 16MM AZUL - INTELLI
O Terminal Pré-Isolado Pino 16mm Azul da Intelli foi desenvolvido para realizar a terminação de cabos de cobre rígidos ou flexíveis, oferecendo uma conexão prática, segura e eficiente em instalações elétricas residenciais, prediais e industriais.
Indicado para circuitos elétricos em geral de até 70°C e 750V, o terminal tipo pino é ideal para conexões em bornes, conectores, disjuntores, quadros elétricos, painéis de comando e demais pontos de ligação compatíveis. Seu formato em pino facilita a inserção do condutor terminado em locais onde a conexão exige encaixe reto, organizado e bem posicionado.
A conexão é realizada por compressão, processo em que o cabo deve ser inserido no terminal e prensado com ferramenta adequada. Essa aplicação garante melhor contato entre o condutor e o terminal, contribuindo para maior estabilidade elétrica, redução de folgas, melhor condução de corrente e menor risco de mau contato quando instalado corretamente.
O produto é fabricado em cobre eletrolítico, material que oferece alta condutividade elétrica e favorece o desempenho da conexão. Seu acabamento estanhado auxilia na resistência à corrosão, protegendo o terminal contra oxidação e contribuindo para maior durabilidade no ponto de ligação.
A isolação é produzida em PVC rígido com retardante de chamas, oferecendo proteção adicional na área de compressão e auxiliando na identificação visual do terminal pela cor azul. Essa característica facilita a organização da instalação, principalmente em quadros elétricos, painéis e manutenções onde a identificação dos componentes é importante.
O terminal é indicado para cabos de 16mm² e deve ser utilizado apenas em aplicações compatíveis com essa bitola, respeitando as condições técnicas do circuito, a tensão, a temperatura de operação e o ponto de conexão. Antes da instalação, é importante conferir se o borne, conector ou equipamento utilizado é compatível com o modelo tipo pino.
A aplicação deve ser realizada com ferramenta de compressão compatível, como a ATP-49, garantindo prensagem correta e melhor desempenho da conexão. O produto possui como norma de referência a ABNT NBR-5370, sendo uma solução adequada para instalações que exigem terminação confiável, boa condutividade elétrica, resistência à corrosão e segurança no ponto de ligação.
Garantia de 90 dias, conforme o fabricante.
IMAGEM ILUSTRATIVA.
TERMINAL PRÉ-ISOLADO PINO 16 MM² AZUL - INTELLI
O Terminal Pré-Isolado Pino 16 mm² Azul da Intelli é indicado para terminação de cabos de cobre rígidos ou flexíveis em instalações elétricas residenciais, prediais e industriais. Seu formato tipo pino facilita a conexão em bornes, conectores e pontos de ligação compatíveis, proporcionando uma instalação prática, firme e organizada.
A conexão é realizada por compressão, garantindo melhor contato elétrico entre o cabo e o terminal. Produzido em cobre eletrolítico com acabamento estanhado, oferece alta condutividade elétrica e boa resistência à corrosão. A isolação em PVC rígido com retardante de chamas contribui para maior segurança durante a aplicação.

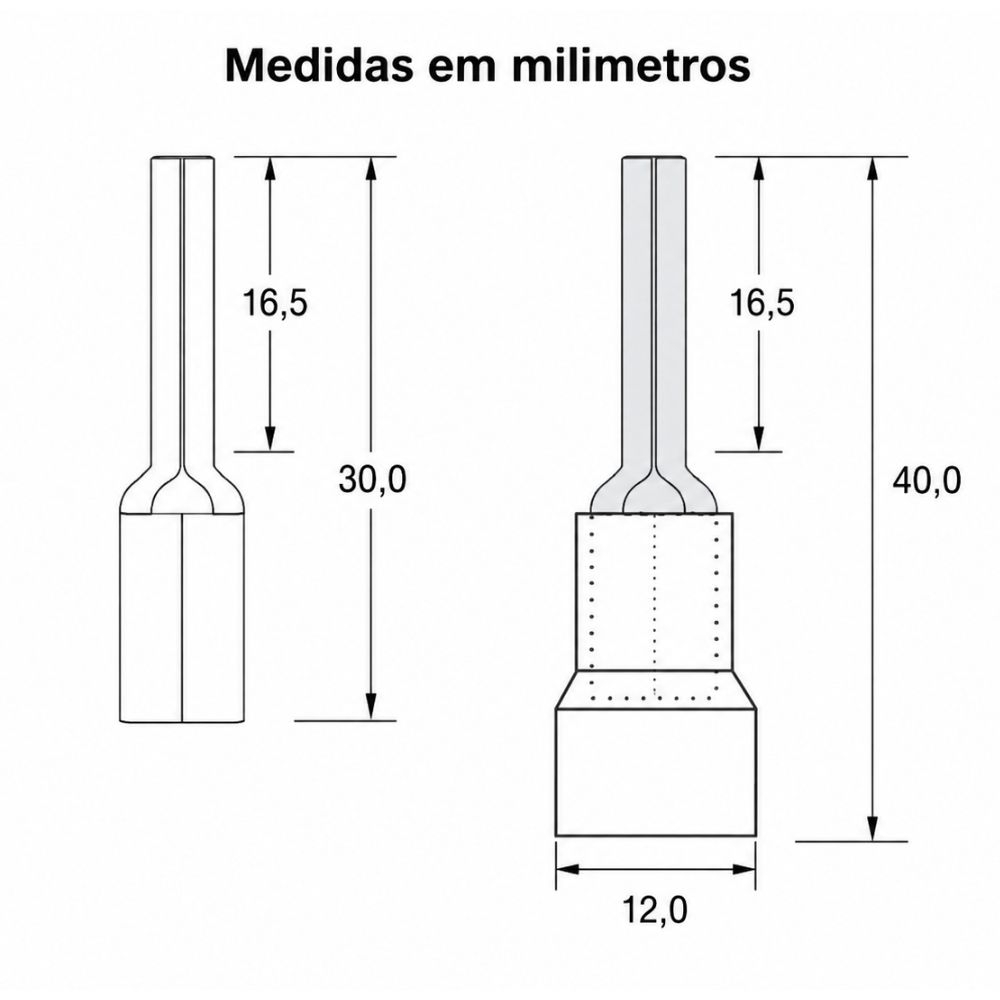

Dimensões
Seção do cabo: 16 mm²
Cor da isolação: Azul
Formato: Pino
(medidas conforme especificação informada)
Características Técnicas
Tipo: Terminal pré-isolado pino
Marca: Intelli
Seção nominal: 16 mm²
Cor: Azul
Aplicação: Terminação de cabos de cobre rígidos ou flexíveis
Tipo de conexão: Compressão
Material do terminal: Cobre eletrolítico
Isolação: PVC rígido com retardante de chamas
Acabamento: Estanhado e isolado
Temperatura de operação do circuito: Até 70°C
Tensão de aplicação: Até 750V
Ferramenta de aplicação indicada: ATP-49
Norma de referência: ABNT NBR 5370
Aplicações Indicadas
Instalações elétricas residenciais
Instalações prediais
Instalações industriais
Painéis elétricos
Quadros de distribuição
Bornes e conectores elétricos
Terminação de cabos em circuitos elétricos até 750V
Funcionamento e Uso
O terminal deve ser aplicado na extremidade do cabo, realizando a crimpagem por compressão com ferramenta adequada. Após prensado, proporciona uma conexão firme entre o condutor e o ponto de ligação, reduzindo riscos de mau contato e melhorando a condução elétrica.
O formato pino facilita a inserção em bornes e conectores compatíveis, auxiliando na organização dos cabos e na segurança da instalação. A isolação azul contribui para a identificação visual do terminal e para uma montagem mais limpa e padronizada.
Diferenciais
Indicado para cabos de cobre rígidos ou flexíveis
Conexão por compressão
Alta condutividade elétrica
Boa resistência à corrosão
Terminal em cobre eletrolítico
Acabamento estanhado
Isolação em PVC rígido com retardante de chamas
Formato pino para fácil conexão
Aplicação em circuitos até 70°C e 750V
Ideal para instalações elétricas em geral
Produto prático, resistente e seguro
Garantia
90 dias conforme o fabricante
