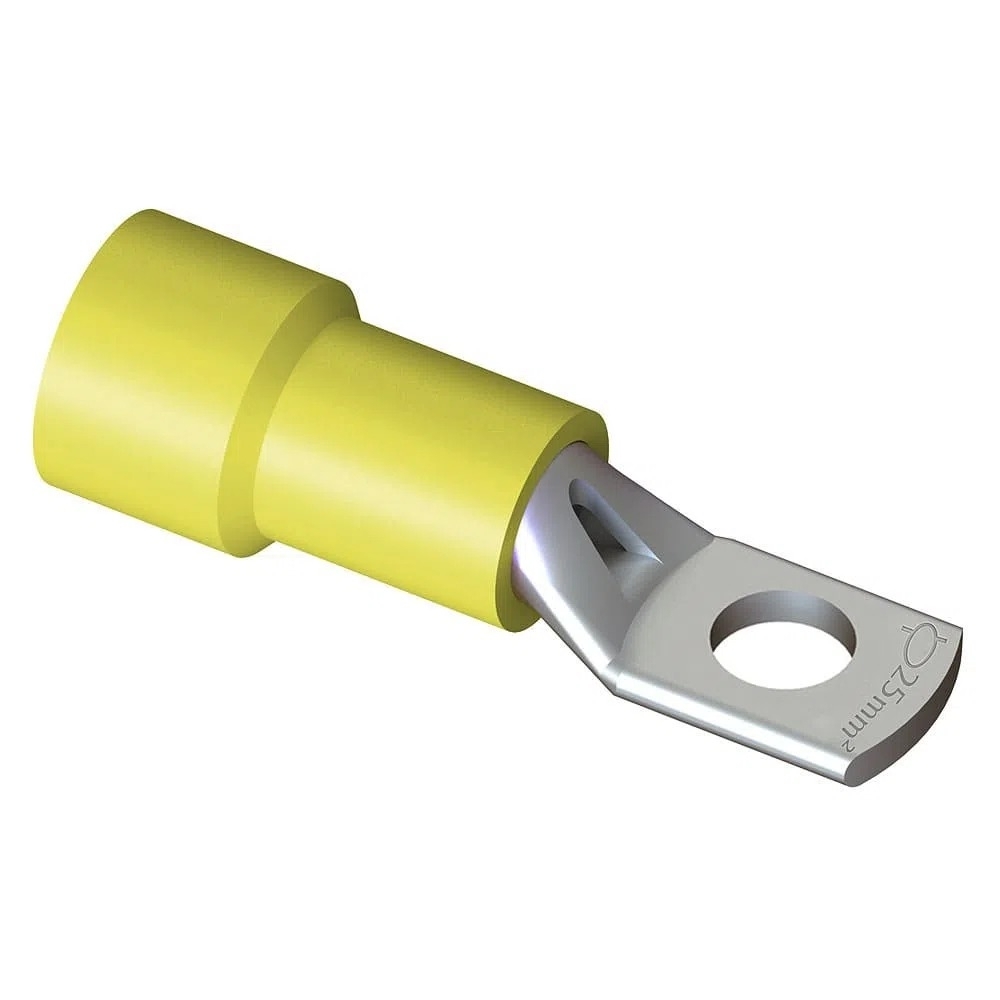

TERMINAL PRÉ-ISOLADO OLHAL 25MM AMARELO M6 - INTELLI
O Terminal Pré-Isolado Olhal 25mm Amarelo M6 da Intelli foi desenvolvido para realizar a terminação de cabos de cobre rígidos ou flexíveis, oferecendo uma conexão segura, prática e eficiente em instalações elétricas residenciais, prediais e industriais.
Indicado para circuitos elétricos em geral de até 70°C e 750V, o terminal possui formato olhal, ideal para conexões em bornes, barramentos, parafusos e pontos de fixação compatíveis com medida M6. Esse formato permite que o terminal fique preso ao ponto de conexão de maneira mais firme, reduzindo o risco de soltura quando instalado corretamente.
A conexão é realizada por compressão, por meio de prensagem com ferramenta adequada, garantindo maior contato elétrico entre o cabo e o terminal. Esse tipo de aplicação contribui para uma ligação mais estável, com melhor condução de corrente e maior segurança durante o funcionamento do circuito.
O produto é fabricado em cobre eletrolítico, material que proporciona alta condutividade elétrica, e possui acabamento estanhado, que auxilia na resistência contra corrosão. A isolação é produzida em PVC rígido com retardante de chamas, oferecendo proteção adicional na área de conexão e facilitando a identificação visual do terminal pela cor amarela.
O terminal é indicado para cabo de 25mm², possui furo para fixação M6 e corrente máxima informada de 146A. Antes da instalação, é importante verificar se a bitola do cabo, o diâmetro do parafuso, a corrente do circuito e as condições de operação são compatíveis com as especificações do produto.
A aplicação deve ser feita com ferramenta de compressão compatível, como a ATP-49, garantindo prensagem correta e melhor desempenho da conexão. O produto possui como norma de referência a ABNT NBR-5370, sendo uma solução adequada para instalações que exigem terminação confiável, boa condutividade elétrica e resistência no ponto de conexão.
Garantia de 90 dias, conforme o fabricante.

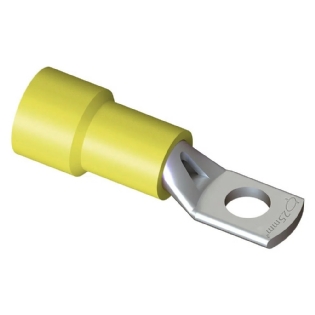

IMAGEM ILUSTRATIVA.
TERMINAL PRÉ-ISOLADO OLHAL 25 MM² AMARELO M6 - INTELLI
O Terminal Pré-Isolado Olhal 25 mm² Amarelo M6 da Intelli é indicado para terminação de cabos de cobre rígidos ou flexíveis em instalações elétricas em geral. Seu formato olhal permite uma fixação segura em bornes, barramentos, parafusos e pontos de conexão compatíveis com furação M6.
A conexão é realizada por compressão, garantindo melhor contato elétrico entre o cabo e o terminal. Produzido em cobre eletrolítico com acabamento estanhado, oferece alta condutividade elétrica e boa resistência à corrosão. A isolação em PVC rígido com retardante de chamas contribui para maior segurança na aplicação.

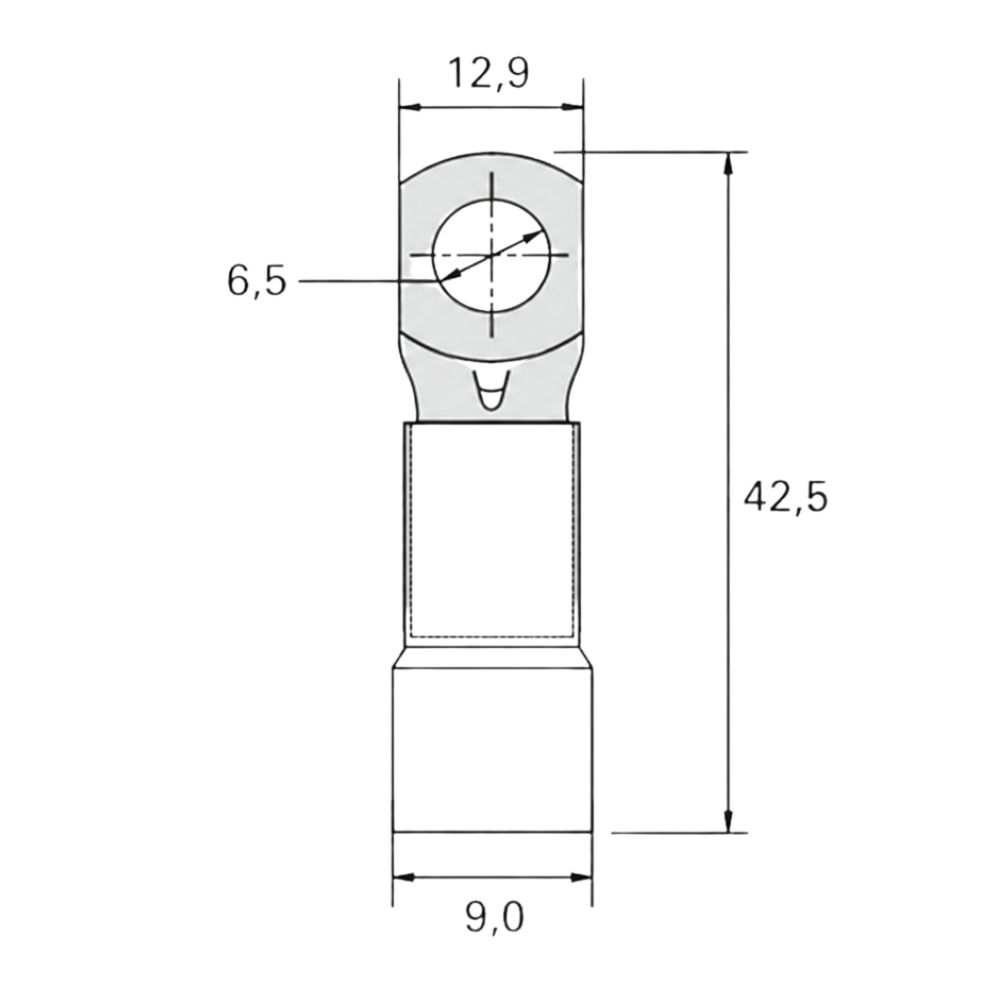

Dimensões
Seção do cabo: 25 mm²
Furação do olhal: M6
Cor da isolação: Amarelo
(medidas em milímetros)
Características Técnicas
Tipo: Terminal pré-isolado olhal
Marca: Intelli
Seção nominal: 25 mm²
Furação: M6
Cor: Amarelo
Aplicação: Terminação de cabos de cobre rígidos ou flexíveis
Tipo de conexão: Compressão
Material do terminal: Cobre eletrolítico
Isolação: PVC rígido com retardante de chamas
Acabamento: Estanhado e isolado
Corrente máxima: 146A
Temperatura de operação do circuito: Até 70°C
Tensão de aplicação: Até 750V
Ferramenta de aplicação indicada: ATP-49
Norma de referência: ABNT NBR 5370
Aplicações Indicadas
Instalações elétricas residenciais
Instalações prediais
Instalações industriais
Painéis elétricos
Quadros de distribuição
Barramentos e bornes de conexão
Terminação de cabos em circuitos elétricos até 750V
Funcionamento e Uso

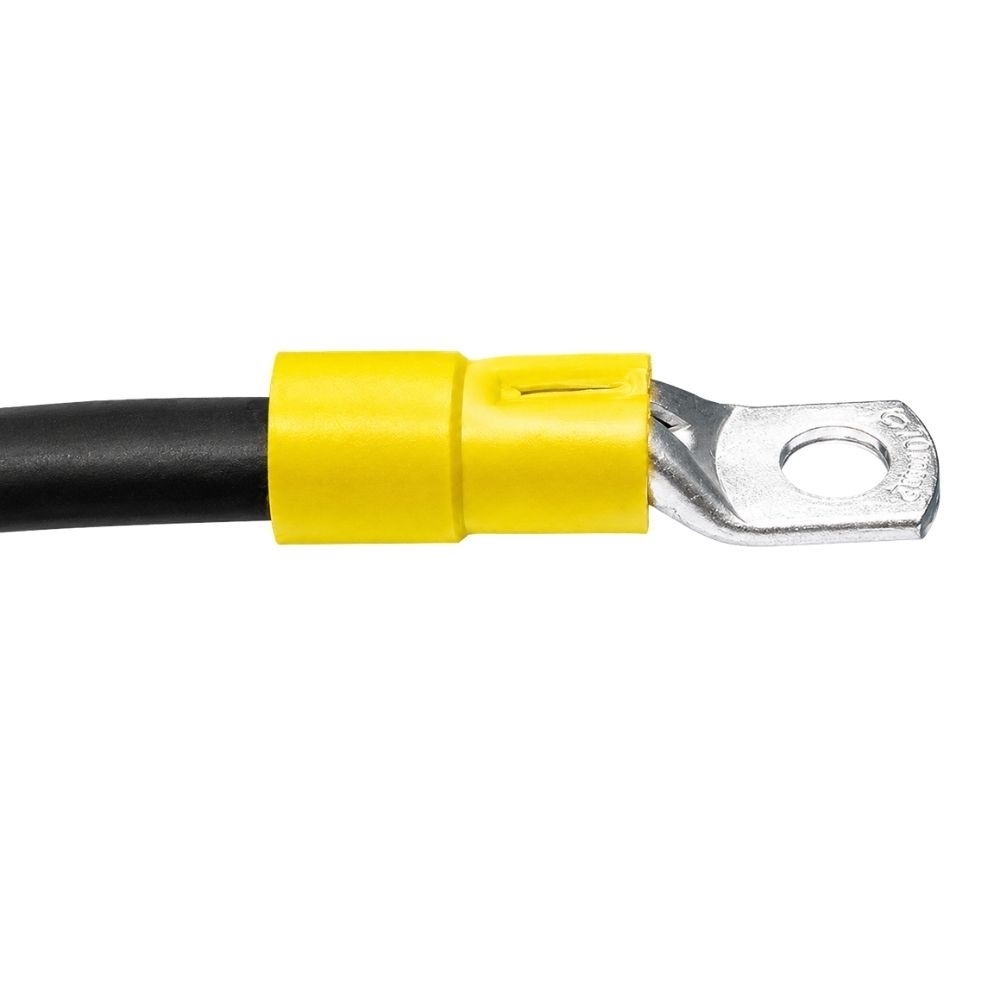

O terminal deve ser aplicado na extremidade do cabo, realizando a crimpagem por compressão com ferramenta adequada. Após prensado, o terminal proporciona uma conexão firme entre o condutor e o ponto de fixação, reduzindo riscos de mau contato e melhorando a condução elétrica.
O olhal M6 permite fixação por parafuso compatível, oferecendo maior estabilidade mecânica na conexão. A isolação amarela auxilia na identificação visual da bitola e contribui para uma instalação mais organizada e segura.
Diferenciais
Indicado para cabos de cobre rígidos ou flexíveis
Conexão por compressão
Alta condutividade elétrica
Boa resistência à corrosão
Terminal em cobre eletrolítico
Acabamento estanhado
Isolação em PVC rígido com retardante de chamas
Fixação segura por olhal M6
Corrente máxima de 146A
Aplicação em circuitos até 70°C e 750V
Produto prático, resistente e seguro
Garantia
90 dias conforme o fabricante
