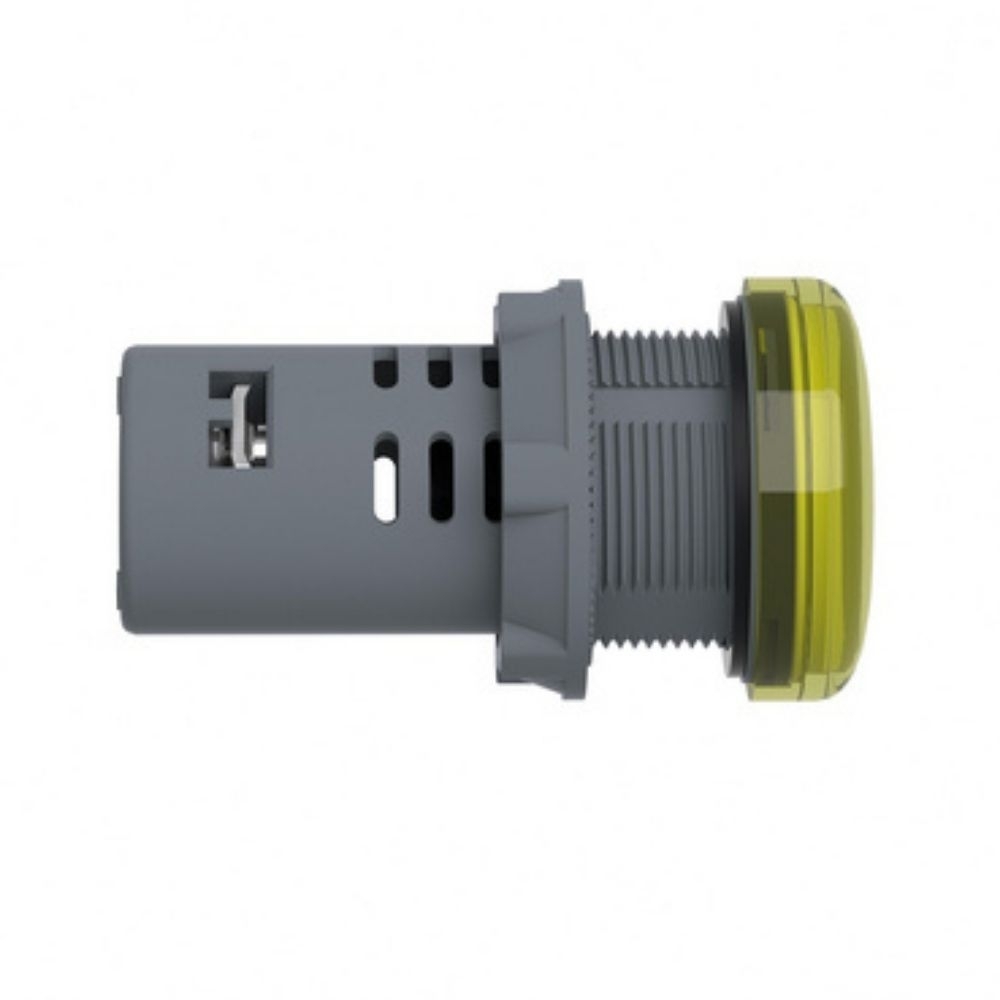

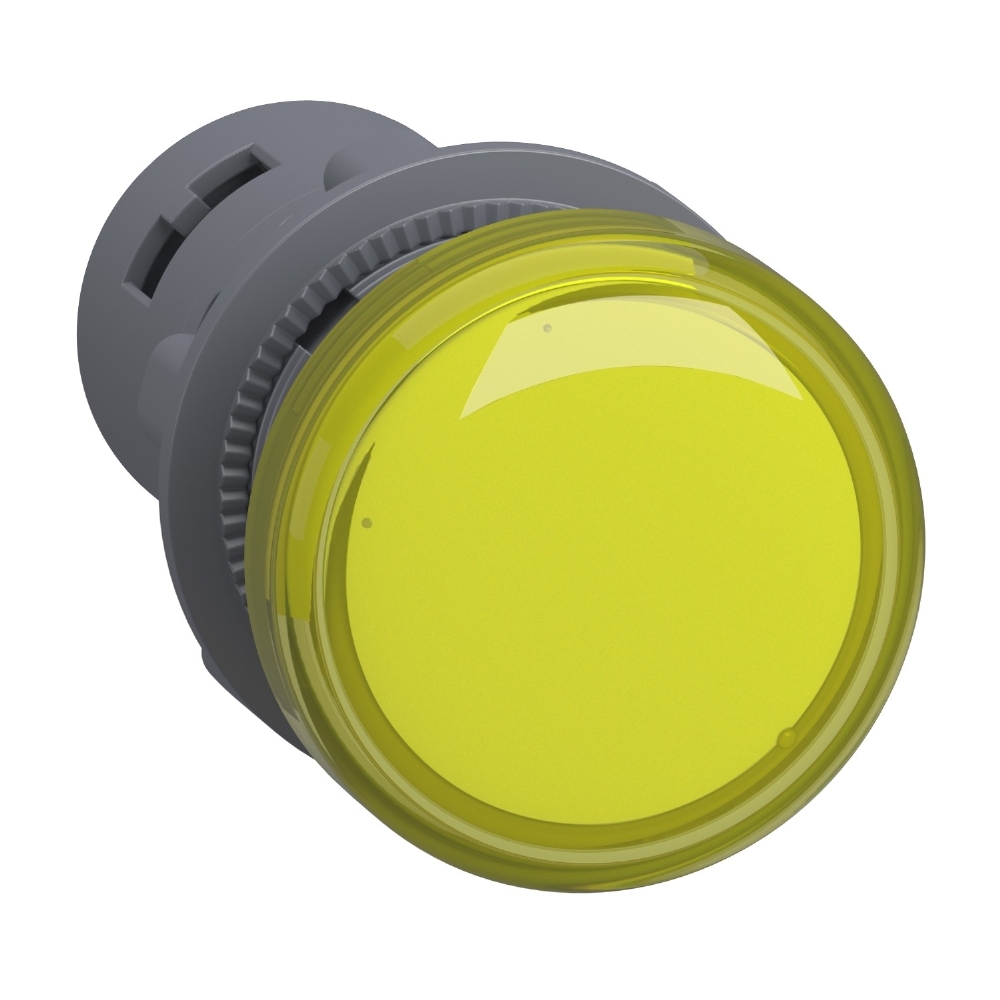

SINALIZADOR PLÁSTICO 22MM AMARELO 220VCA - SCHNEIDER
O Sinalizador Plástico 22mm Amarelo 220VCA da Schneider é indicado para sinalização visual em máquinas, painéis elétricos e sistemas de comando, auxiliando na identificação de status, alertas e condições operacionais de forma clara e eficiente.
Da linha Easy Harmony XA2, possui cabeçote redondo, lente amarela, LED integrado e sinalização contínua. Opera com tensão nominal de alimentação de 220V a 230VCA em 50/60Hz, com consumo de corrente de até 20mA e vida útil estimada de 40.000 horas em tensão nominal e temperatura de 25 °C.
O produto possui montagem em furo padrão de 22 mm, diâmetro de montagem de 22,5 mm e fixação por porca abaixo do cabeçote. Conta com tensão nominal de isolação de 400V e tensão suportável de impulso de 6kV, conforme IEC 60947-1.
Com grau de proteção IP65 e resistência ao impacto IK05, o sinalizador oferece boa resistência contra poeira, água, impactos e vibração, sendo adequado para aplicações industriais e ambientes que exigem robustez. Suas dimensões são 29 mm de altura, 29 mm de largura e 53 mm de profundidade, com peso aproximado de 0,02 kg.
Antes da instalação, recomenda-se verificar a tensão de alimentação, furação do painel, aplicação da sinalização e compatibilidade com o circuito de comando. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.
IMAGEM ILUSTRATIVA.
O Sinalizador Plástico 22mm Amarelo 220VCA da Schneider Electric, da linha Easy Harmony XA2, é indicado para sinalização visual do estado de máquinas, equipamentos e circuitos de comando. Sua lente amarela com LED integrado proporciona identificação clara e rápida das condições de operação.
Com construção monobloco em plástico e instalação em furo padrão de aproximadamente 22 mm, oferece montagem simples e segura. Possui grau de proteção IP65, resistência a impactos, poeira, água e vibrações, além de vida útil de até 40.000 horas, sendo adequado para aplicações industriais e ambientes exigentes.
Dimensões
Altura: 29 mm
Largura: 29 mm
Profundidade: 53 mm
Diâmetro de montagem: 22,5 mm
Peso: 0,02 kg
Características Técnicas
Tipo: Sinalizador monobloco
Marca: Schneider Electric
Linha: Easy Harmony XA2
Nome abreviado do dispositivo: XA2
Formato do cabeçote: Redondo
Cor da lente: Amarelo
Fonte de luz: LED
Base da lâmpada: LED integrado
Tipo de sinalização: Contínua
Tensão nominal de alimentação: 220 a 230V CA
Frequência: 50/60Hz
Consumo de corrente: Até 20mA
Vida útil: 40.000 horas em tensão nominal e 25 °C
Diâmetro de montagem: 22,5 mm
Furo de fixação: 22,3 +0,4/0 mm conforme IEC 60947-5-1
Modo de fixação: Porca de fixação abaixo do cabeçote
Torque recomendado de fixação: 2,2 N.m ± 0,2 N.m
Tensão nominal de isolação: 400V conforme IEC 60947-1
Tensão nominal suportável de impulso: 6kV conforme IEC 60947-1
Categoria de sobretensão: Classe I conforme IEC 536
Grau de proteção: IP65 conforme IEC 60529
Grau de proteção contra impacto: IK05
Temperatura de funcionamento: -25 °C a 70 °C
Temperatura de armazenamento: -40 °C a 70 °C
Resistência à vibração: 5 gn entre 12 e 500Hz conforme IEC 60068-2-6
Resistência ao choque: 30 gn durante 11 ms conforme IEC 60068-2-27
Certificações: CE e CCC
Normas: GB 14048.1, IEC 60947-1, GB 14048.5 e IEC 60947-5-1
Aplicações Indicadas
Painéis elétricos
Painéis de comando
Máquinas industriais
Sistemas de automação
Circuitos de sinalização
Linhas de produção
Equipamentos industriais
Indicação de status de máquinas
Sinalização de atenção e condições operacionais
Ambientes industriais sujeitos a poeira, água e vibrações
Diferenciais
LED integrado
Lente amarela de fácil identificação
Alimentação em 220 a 230V CA
Sinalização contínua
Vida útil de até 40.000 horas
Baixo consumo de corrente
Construção plástica monobloco
Instalação em furo padrão de aproximadamente 22 mm
Grau de proteção IP65
Proteção contra impacto IK05
Resistência a poeira, água e vibrações
Resistência a choques mecânicos
Tensão de isolação de até 400V
Tensão suportável de impulso de 6kV
Projeto compacto e de fácil instalação
Certificações CE e CCC
Linha Easy Harmony XA2 Schneider Electric
Garantia
18 meses de garantia conforme o fabricante.
