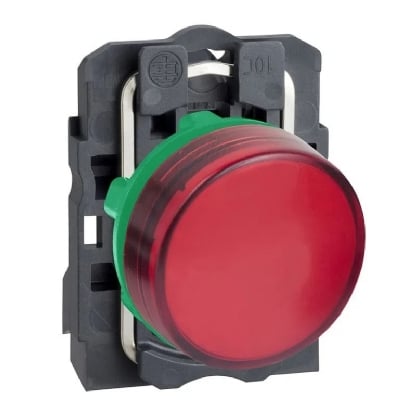

O sinaleiro XB5AVG4 da linha Harmony XB5 da SCHNEIDER é um destaque quando se trata de sinalizadores industriais de alta qualidade. Com uma tonalidade vermelha marcante, este sinaleiro é projetado especificamente para fornecer uma indicação clara e precisa do status das operações e processos de máquinas.

Funcionando em uma tensão de 110 a 120VCA, este sinaleiro incorpora a tecnologia LED avançada, assegurando uma iluminação intensa e facilmente perceptível, mesmo de longe. Projetado para um encaixe perfeito em painéis com furação padrão de 22mm de diâmetro, destaca-se também por sua robustez e resistência.

Os ambientes industriais frequentemente apresentam condições adversas, e pensando nisso, este sinaleiro é resistente a impactos, poeira, água e vibrações, com certificações IP66, IP67, IP69 e IP69K. Isso o torna ideal para aplicações que demandam resistência a agentes químicos e necessitam de isolamento elétrico duplo.

Sua simplicidade de instalação, combinada com flexibilidade e durabilidade, garante que este sinaleiro atenda às necessidades da maioria das aplicações industriais. É especialmente recomendado para segmentos como a indústria de alimentos e bebidas, indústrias químicas e painéis de distribuição de energia.

Características:

Harmony XB5

Tipo de produto ou componente:

Sinalizador

Nome abreviado do dispositivo:

XB5

Material:

Do aro: Plástico cinza escuro
Do colar de fixação: Plástico

Características físicas:

Tipo de cabeçote: Normal (22mm)
Diâmetro de montagem: 22 mm
Formato do cabeçote da unidade de sinalização: Redondo
Cor da pastilha ou da lente: Vermelho
Informações adicionais do acionamento: Com lente lisa
Altura: 42 mm
Largura: 30 mm
Profundidade: 54 mm

Detalhes técnicos:

Fonte de luz: Universal LED
Base da lâmpada: LED integral
Cor da fonte de luz: Vermelho
Tensão nominal de alimentação [Us]: 110..0,120 V CA a 50/60 Hz
Tipo de sinalização: Contínuo
GCR BRIDGE: XB5AVCUST04
Código de compatibilidade: XB5
Limites de tensão de alimentação: 100…132 V CA
Consumo de corrente: 14 mA
Vida útil: 100000 H Com tensão nominal e 25 °C

Conexões:

Descrição dos terminais ISO nº 1: (X1-X2)PL
Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN/IEC 60947-1
Terminais de parafuso, 1 x 0,22...2 x 2,5 mm² Sem a extremidade do cabo conforme EN/IEC 60947-1

Dados elétricos:

[Ui] tensão nominal de isolação: 250 V (graus de poluição 3) conforme EN 60947-1
[Uimp] tensão nominal suportável de impulso: 4 kV EN 60947-1

Dados adicionais:

Quantidade indivisível de venda: 1
Peso líquido: 0,038 kg
Resistência a lavagem sobre alta pressão: 7000000 Pa a 55 °C, distância: 0,1 m
Apresentação do dispositivo: Produto completo
Resistência a sobretensão: 1 kV conforme IEC 61000-4-5

Meio ambiente:

Tratamento de proteção: TH
Temperatura ambiente para armazenamento: -40…70 °C
Temperatura ambiente para funcionamento: -40…70 °C
Categoria de sobretensão: Classe II conforme IEC 60536

Proteção:

Grau de proteção IP: IP66, IP67, IP69, IP69K
Grau de proteção NEMA: NEMA 13, NEMA 4X
Grau de proteção IK: IK05

Normas e Certificações:

Normas: EN/IEC 60947-1, EN/IEC 60947-5-1, UL 508, EN/IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 No 14, JIS C8201-1
Certificações do produto: UL listed, CSA

Testes de resistência:

Vibração: 5 gn (f= 12…500 Hz)
Choque: 50 gn (18 ms), 30 gn (11 ms)
Transientes: 2 kV
Campos eletromagnéticos: 10 V/m

Compatibilidade eletromagnética:

Descarga eletrostática: 6 kV (No contato), 8 kV (ao ar livre)
Emissão eletromagnética: Classe B
