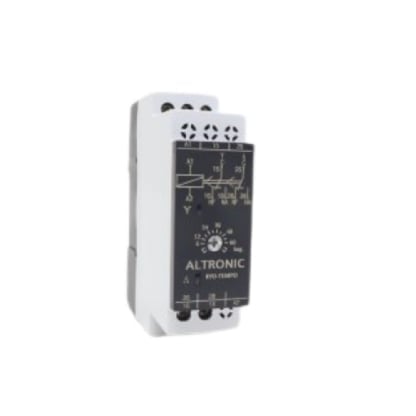

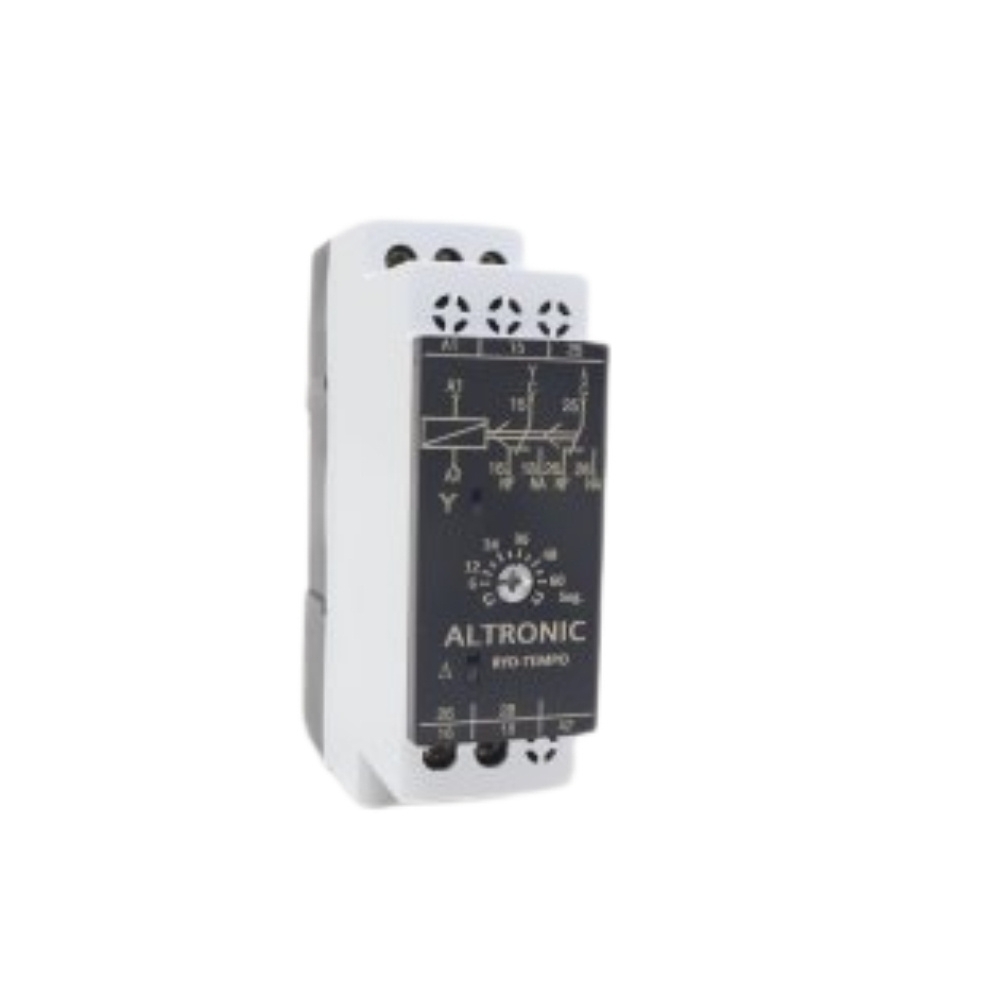

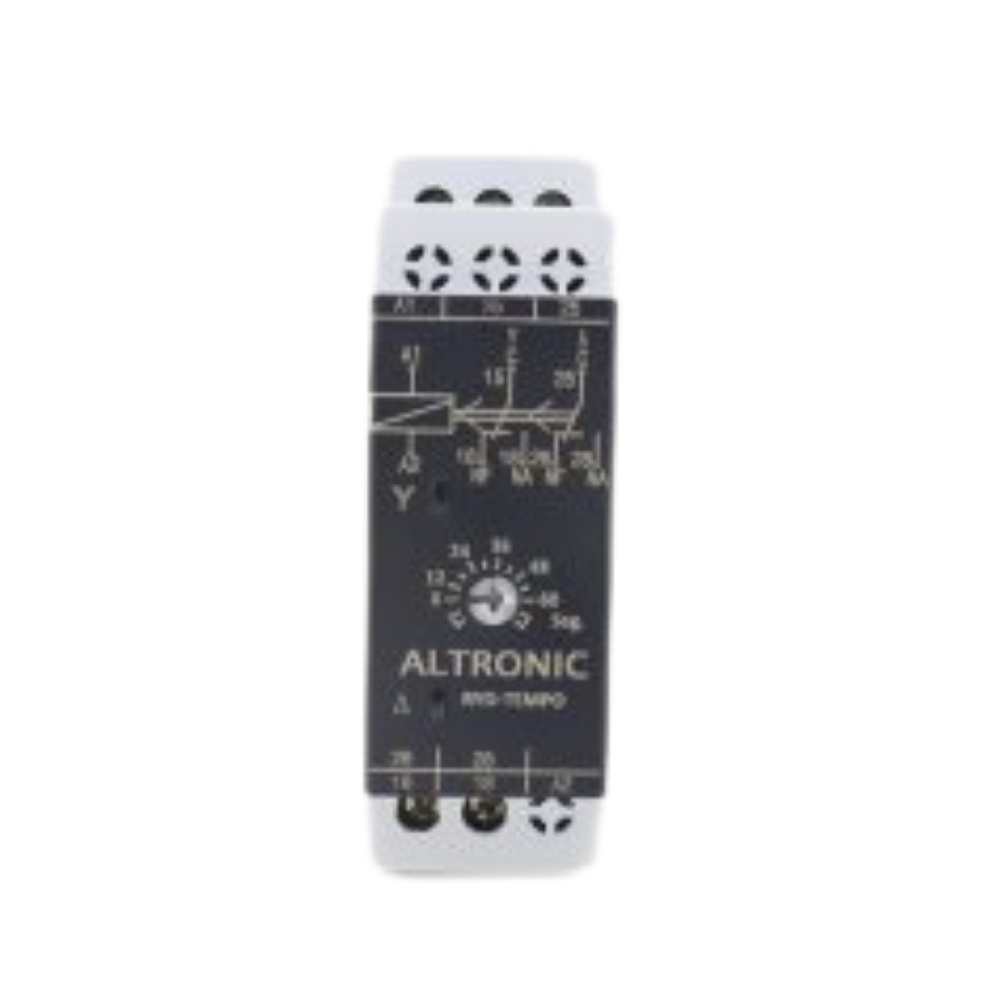

Name: Relé de Tempo Estrela Triângulo 60s 24-240VCA/VCC - Altronic
Brand: Altronic
Price: 144 BRL
Availability: InStock
Rating: 0

O Relé de Tempo Estrela Triângulo 60s 24-240VCA/VCC - Altronic é a solução ideal para quem busca precisão e segurança em partidas de motores elétricos. Este relé estrela triângulo é microcontrolado, oferecendo uma configuração fácil e precisa para operações de temporização em partidas estrela-triângulo, reduzindo a corrente de partida e protegendo o sistema contra picos de energia.

Desenvolvido com PCI em fibra de vidro e montagem SMD, o relé estrela triângulo da Altronic garante durabilidade e resistência superiores, suportando condições de uso intenso. Os conectores robustos e os parafusos imperdíveis asseguram uma instalação segura e prática, enquanto a caixa auto-extinguível proporciona um nível extra de segurança contra incêndios.

Projetado para instalação em trilho DIN, este relé estrela triângulo é uma escolha confiável para sistemas elétricos industriais, combinando robustez com facilidade de configuração para maximizar a proteção dos equipamentos.

O Relé de Tempo Estrela-Triângulo 60s da Altronic é ideal para aplicação em chave de partida estrela-triângulo, proporcionando controle seguro e preciso. Equipado com tecnologia microcontrolada e componentes de alta qualidade, como PCI em fibra de vidro e montagem SMD, o relé garante durabilidade e facilidade de configuração, com conectores robustos e fixação em trilho DIN para instalação rápida.

Especificações Técnicas:

Tensão de Alimentação: 24 a 240VCA/VCC, com tolerância de entrada de -10% a +10%.
Número de Contatos: 2 SPDT.
Capacidade dos Contatos: 3A - 240VCA (carga resistiva de 750VA).
Frequência: 50/60 Hz (±5%).
Vida Útil dos Contatos:
- Mecânica: 10 milhões de operações (sem carga).
- Elétrica: 100 mil operações (carga resistiva).
Intervalo de Comutação dos Contatos: 5 < Δt < 20ms.
Tempo de Recuperação: < 500ms.
Sistema Fusível: 3A, de ação rápida.
Tensão de Surto Nominal: 2,5 kV.
Material dos Contatos: Liga de prata.
Precisão de Ajuste: < 5% do valor máximo da escala.
Precisão de Repetição: < 0,5% ou ±5ms.
Influência da Temperatura: < 0,1% / °C.
Temperatura Ambiente: 0 a +50°C.
Temperatura de Armazenamento e Transporte: 0 a +50°C.
Grau de Poluição: 2.
Classe de Sobretensão: III.
Resistência de Isolação: > 50 MΩ / 500 Vcc.
Tensão de Isolação: 1500 Vrms / 1 minuto.
Umidade Relativa: < 85%.
Grau de Proteção: Invólucro = IP-20, Terminais = IP-10.
Frequência de Comutação: Máx. 3/minuto para carga resistiva nominal de 750VA.
Material da Caixa: ABS V0 auto-extinguível.
Escala de Tempo: 60 segundos.

Indicadores de Funcionamento:

LED Vermelho: Indica contato estrela acionado.
LED Verde: Indica contato triângulo acionado.

Aplicação: Ao energizar, o relé aciona a função estrela, fechando os contatos COMUM (15) e NA (18) pelo tempo ajustado. Após a temporização, o relé desarma e, com um retardo de 50ms, ativa a função triângulo, fechando os contatos COMUM (25) e NA (28), permanecendo nesse estado até ser desenergizado.

Este relé é a escolha ideal para profissionais que necessitam de confiabilidade e precisão no controle de partida de motores, com a qualidade garantida pela Altronic.
