RELÉ DE SOBRECARGA LRE PARA LC1E06-E38 0,63-1A - SCHNEIDER
O Relé de Sobrecarga LRE para LC1E06-E38 0,63-1A da Schneider é indicado para proteção de motores elétricos contra sobrecarga, falha de fase e condições anormais de funcionamento, oferecendo mais segurança e confiabilidade para painéis elétricos e sistemas de comando.
O produto é um relé de sobrecarga térmica diferencial, compatível com contatores EasyPact TVS e indicado para uso com fusíveis ou disjuntores magnéticos GV2L e GV3L. Possui faixa de ajuste térmico de 0,63A a 1A, frequência de rede de 50/60Hz e classe de disparo 10A, conforme IEC 60947-4-1.
Conta com tensão de operação nominal de até 690VCA, tensão de isolamento nominal de 690V, tensão suportável de impulso de 6kV e contato auxiliar 1NA + 1NF para circuito de sinalização. Também possui indicador local de disparo, botão vermelho de parada e botão verde de reposição, com opção de reinicialização manual ou automática.
Com cor cinza RAL 7011, o relé possui estrutura compacta e montagem direta em contatores compatíveis, com conexão por terminais de grampo de parafuso. Suas dimensões são 44,5 mm de altura, 45 mm de largura e 70 mm de profundidade, com peso aproximado de 0,13 kg.
Antes da instalação, recomenda-se verificar a compatibilidade com o contator, corrente nominal do motor, tensão de operação, tipo de proteção, fusível ou disjuntor associado e esquema elétrico do projeto. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.

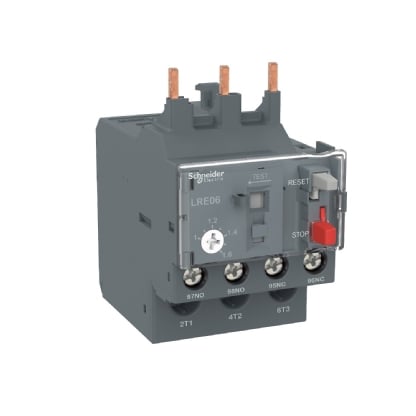

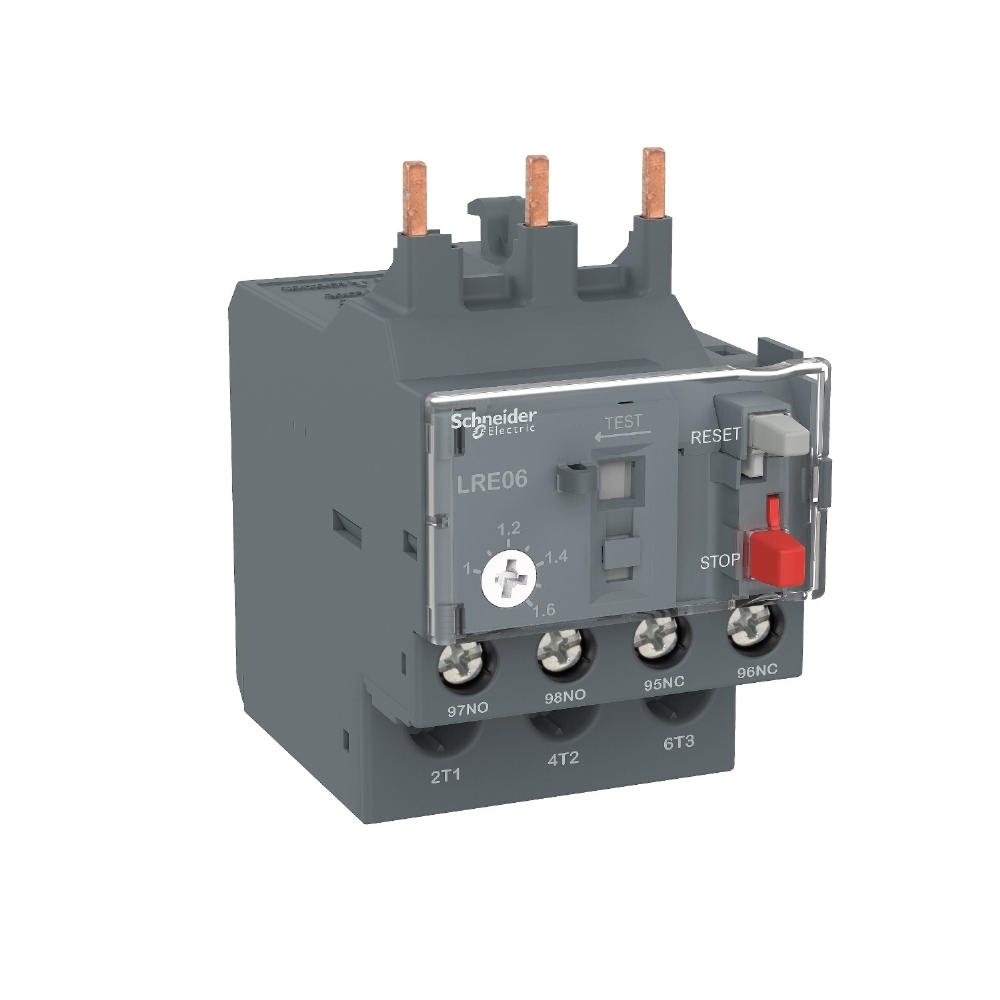

IMAGEM ILUSTRATIVA.
O Relé de Sobrecarga LRE 0,63-1A da Schneider Electric é indicado para proteção de motores contra sobrecarga, falta de fase e desequilíbrio de corrente. Compatível com contatores EasyPact TVS LC1E06 a LC1E38, possui classe de disparo 10A e ajuste térmico entre 0,63 e 1A.
Conta com rearme manual ou automático, indicador de disparo e contatos auxiliares 1NA + 1NF, facilitando o monitoramento e a integração aos circuitos de comando.
Dimensões
Altura: 44,5 mm
Largura: 45 mm
Profundidade: 70 mm
Peso: 0,13 kg
Características Técnicas
Marca: Schneider Electric
Linha: EasyPact TVS
Tipo: Relé de sobrecarga térmica diferencial
Nome abreviado: LRE
Compatibilidade: Contatores LC1E06 a LC1E38
Faixa de ajuste térmico: 0,63 a 1A
Classe de disparo: 10A conforme IEC 60947-4-1
Frequência: 50/60Hz
Tensão nominal de operação: Até 690V CA
Tensão nominal de isolação: 690V
Tensão suportável de impulso: 6kV
Contato auxiliar: 1NA + 1NF
Corrente térmica do circuito de sinalização: 5A
Rearme: Manual ou automático
Sinalização: Indicador de disparo
Compensação de temperatura: -20 °C a 60 °C
Cor: Cinza RAL 7011
Aplicação em motor: Até 0,25kW em 400V CA
Aplicações Indicadas
Proteção de motores elétricos
Contatores EasyPact TVS LC1E
Painéis de comando
Partidas de motores
Máquinas e equipamentos industriais
Diferenciais
Proteção contra sobrecarga e falta de fase
Faixa ajustável de 0,63 a 1A
Classe de disparo 10A
Contatos auxiliares 1NA + 1NF
Rearme manual ou automático
Indicador visual de disparo
Montagem direta em contatores compatíveis
Certificações internacionais
Produto Green Premium, compatível com RoHS e REACH
Garantia
18 meses de garantia conforme o fabricante.
