O RELÉ DE SOBRECARGA LRD PARA LC1D65-95A 63-80A – SCHNEIDER é a solução ideal para a proteção segura e eficiente de motores trifásicos em aplicações industriais, garantindo maior confiabilidade e vida útil aos equipamentos. Desenvolvido para trabalhar em conjunto com os contatores da linha Tesys Deca, ele possui faixa de ajuste térmico de 63 a 80A, classe de disparo 10A e é indicado para motores de até 37 kW em 400V. Seu sistema diferencial com detecção de falha de fase oferece proteção adicional contra perdas de fase, com sensibilidade de desarme em 130% da corrente nominal em duas fases, assegurando uma resposta rápida e precisa em situações críticas.
O relé conta com recursos avançados como dial de ajuste térmico, seletor de reset manual ou automático, botão de teste para simulação de disparo, botões de reset e parada, indicador visual de alerta e contatos auxiliares 1NA + 1NF para sinalização de falhas no sistema. Sua instalação é prática e versátil, podendo ser montado diretamente nos contatores LC1D80 a LC1D95, em trilho DIN ou por fixação com parafusos, além de permitir montagem separada com uso de acessórios específicos. Possui certificações internacionais como IEC, UL, CSA, CCC, EAC, ATEX e Marine, além do selo Green Premium™, que garante conformidade ambiental e baixa emissão de COâ. É a escolha certa para quem busca proteção térmica confiável, alto padrão de segurança e desempenho industrial superior, com garantia de 18 meses.

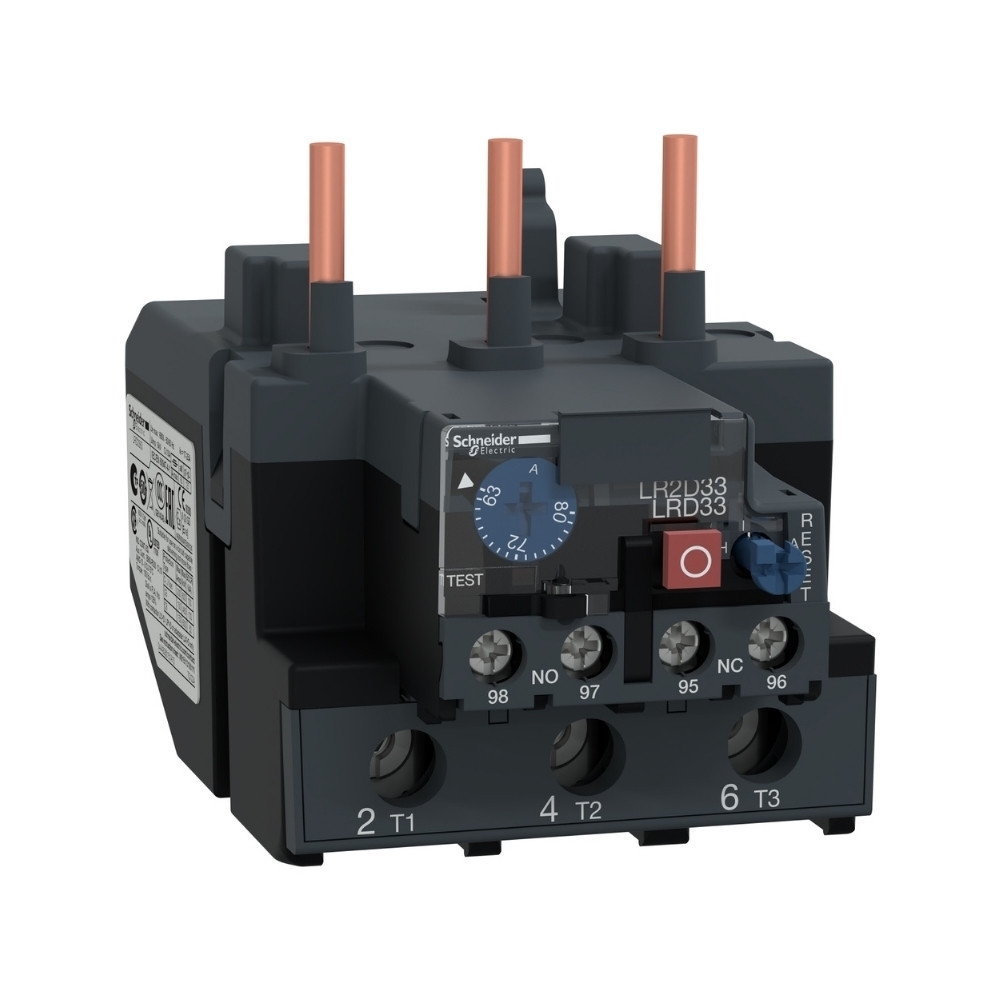

IMAGEM ILUSTRATIVA
Descrição
O Relé de Sobrecarga LRD para LC1D65–95A 63–80A – Schneider, da linha Tesys Deca, foi projetado para oferecer proteção segura e eficiente a motores trifásicos, prevenindo danos causados por sobrecarga, falta de fase e aquecimento excessivo. É indicado para motores de até 37 kW em 400 V, garantindo confiabilidade e alto desempenho em aplicações industriais.
Possui ajuste térmico de corrente entre 63 e 80 A, classe de disparo 10A e sistema diferencial sensível à falha de fase, atuando automaticamente quando ocorre perda de uma das fases. Seu conjunto de recursos facilita a operação, o monitoramento e a manutenção do sistema elétrico.
Funcionalidade
• Proteção térmica ajustável de 63 a 80 A
• Proteção contra falta de fase
• Classe de disparo 10A
• Proteção segura para motores trifásicos
• Atuação confiável em condições críticas
Recursos de Operação
• Dial de ajuste térmico
• Seletor de reset manual ou automático
• Botão de teste para simulação de disparo
• Botões de reset e parada
• Indicador visual de falha
• Dois contatos auxiliares para sinalização: 1NA + 1NF
Instalação
• Conexão por terminais de parafuso
• Acoplamento direto aos contatores LC1D80 até LC1D95
• Pode ser montado separadamente usando bloco LA7D3064 (vendido separadamente)
• Montagem em trilho DIN ou fixação por parafuso
• Tampa transparente de proteção das configurações, com possibilidade de lacre
Certificações e Sustentabilidade
• Certificação multipadrão: IEC, UL, CSA, CCC, EAC, ATEX e Marine
• Produto com selo Green Premium™, garantindo:
Conformidade ambiental
Transparência nos impactos ecológicos
Baixa emissão de COâ
Conceito de produto circular
Características Técnicas
Marca: Schneider Electric
Linha: Tesys Deca
Modelo: LRD
Faixa de ajuste térmico: 63 a 80 A
Classe de disparo: 10A
Tensão máxima: 1000 V
Aplicação: Proteção de motores trifásicos até 37 kW em 400 V
Sensibilidade à falha de fase:
• Corrente de desarme: 130% da Ir em duas fases, última fase em 0
Tipo de contatos auxiliares: 1 NA + 1 NF
Tipo de conexão: Terminais de parafuso
Montagem: Direta no contator, trilho DIN ou por parafuso
Benefícios
• Proteção confiável para motores elétricos
• Redução de riscos de queima e falhas operacionais
• Fácil instalação e manutenção
• Alto padrão de segurança elétrica
• Ideal para painéis industriais e automação
Garantia: 18 meses.
