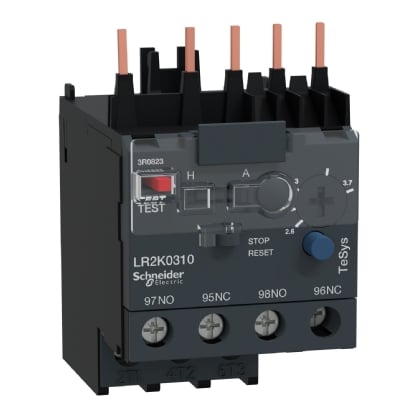

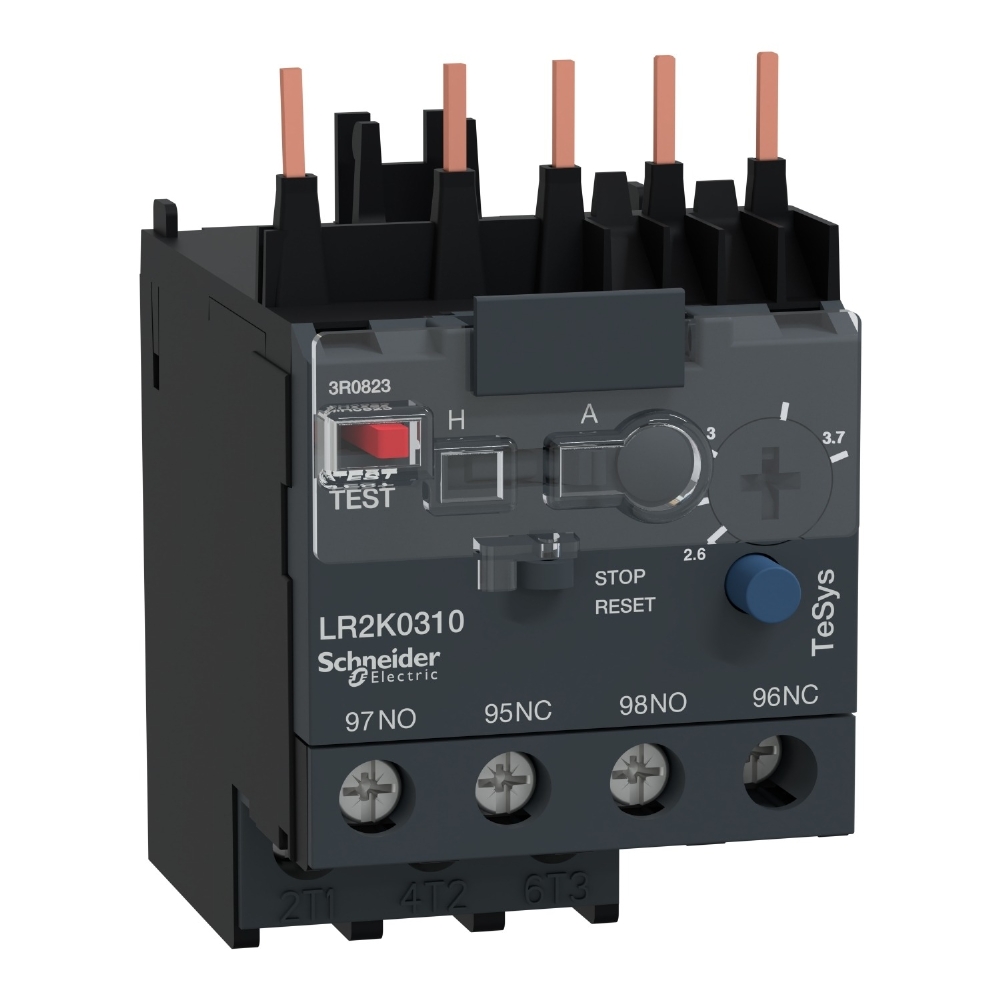

RELÉ DE SOBRECARGA LR2K PARA LC1K 2,6-3,7A - SCHNEIDER
O Relé de Sobrecarga LR2K para LC1K 2,6-3,7A da Schneider é indicado para proteção de motores elétricos trifásicos contra sobrecarga, falta de fase e desequilíbrio de carga, oferecendo segurança, controle e confiabilidade em painéis elétricos e sistemas de comando.
Da linha TeSys LRK, o produto possui faixa de ajuste térmico de 2,6A a 3,7A, corrente térmica de 3,7A, tensão de operação de até 690V e classe de disparo 10A, conforme IEC 60947-4-1. É indicado para proteção de motores trifásicos de 1,1kW a 1,5kW em 400V, conforme as especificações informadas.
O relé conta com indicador de ajuste térmico, seletor de reinicialização manual ou automática, chave deslizante de teste para simulação de disparo, botão de reinicialização/parada e indicador local de disparo amarelo, facilitando o acompanhamento e a manutenção do sistema.
O modelo possui 2 contatos auxiliares, sendo 1NA + 1NF, para sinalização de falha e integração com circuitos de comando. Conta com conexão por bornes de parafuso e pode ser conectado diretamente aos terminais inferiores dos contatores 3 polos LC1K06 a LC1K16.
Suas dimensões são 58 mm de altura, 45 mm de largura e 65 mm de profundidade, com peso aproximado de 0,145 kg. É uma ótima opção para quem busca relé de sobrecarga Schneider, relé LR2K, relé térmico para LC1K, proteção de motor trifásico, relé 2,6-3,7A e componente para painel elétrico.
Antes da instalação, recomenda-se verificar a corrente nominal do motor, potência, tensão, contator compatível, faixa de ajuste, esquema elétrico e aplicação do projeto. Para montagem em trilho DIN separada do contator, é necessário o uso do borne LA7K0064, solicitado separadamente. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.
IMAGEM ILUSTRATIVA.
O Relé de Sobrecarga LR2K para LC1K 2,6-3,7A da Schneider Electric é indicado para a proteção de motores trifásicos contra sobrecarga, falta de fase e desequilíbrio de carga. Com faixa de ajuste térmico de 2,6 a 3,7A e classe de disparo 10A, atende aplicações com motores de aproximadamente 1,1 a 1,5kW em 400V.
Pertencente à linha TeSys LRK, oferece recursos para facilitar a operação e a manutenção, como indicador de disparo, seletor de rearme manual ou automático, botão de reset/parada e função de teste. Também possui dois contatos auxiliares, sendo 1NA + 1NF, para sinalização de falhas e integração com circuitos de comando.
Dimensões
Altura: 58 mm
Largura: 45 mm
Profundidade: 65 mm
Peso: 0,145 kg
Características Técnicas
Tipo: Relé de sobrecarga térmica diferencial
Marca: Schneider Electric
Linha: TeSys LRK
Nome abreviado do dispositivo: LR2K
Aplicação: Proteção de motores
Faixa de ajuste térmico: 2,6 a 3,7A
Corrente máxima informada: 3,7A
Tensão máxima informada: 690V
Classe de disparo: Classe 10A conforme IEC 60947-4-1
Aplicação em motor trifásico: 1,1 a 1,5kW em 400V
Frequência da rede: Até 400Hz
Contato auxiliar: 1NA + 1NF
Corrente térmica convencional em circuito de sinalização: 6A
Tensão nominal suportável de impulso: 6kV
Dissipação de potência por polo: 2W
Sensibilidade à falta de fase: Sim
Detecção de desequilíbrio de carga: Sim
Sinalização local: Indicador de disparo amarelo
Rearme: Manual ou automático
Função de teste: Sim
Botão de reset/parada: Sim
Tipo de conexão: Bornes de parafuso
Compatibilidade: Contatores LC1K06 a LC1K16
Montagem: Direta no contator ou em trilho DIN com borne LA7K0064 adquirido separadamente
Altitude de funcionamento: Até 2.000 m sem degradação
Temperatura de armazenamento: -40 °C a 70 °C
Resistência ao fogo: 850 °C conforme IEC 60695-2-1
Certificações: IEC, UL, CSA, CCC e EAC
Conformidade ambiental: Green Premium, RoHS e REACH
Aplicações Indicadas
Proteção de motores trifásicos
Painéis elétricos
Quadros de comando
Sistemas de automação
Máquinas industriais
Circuitos de partida de motores
Contatores da linha LC1K
Instalações comerciais e industriais
Motores de 1,1 a 1,5kW em 400V
Diferenciais
Faixa de ajuste térmico de 2,6 a 3,7A
Classe de disparo 10A
Proteção contra sobrecarga
Detecção de falta de fase
Detecção de desequilíbrio de carga
Contatos auxiliares 1NA + 1NF
Seletor de rearme manual ou automático
Indicador visual de disparo
Função de teste integrada
Botão de reset/parada
Configurações protegidas por tampa transparente
Conexão direta aos contatores LC1K compatíveis
Possibilidade de montagem em trilho DIN
Certificação multipadrão
Compatível com Green Premium
Garantia
18 meses de garantia conforme o fabricante
