RELÉ DE SOBRECARGA LR2K PARA LC1K 1,8-2,6A - SCHNEIDER
O Relé de Sobrecarga LR2K para LC1K 1,8-2,6A da Schneider é indicado para proteção de motores elétricos trifásicos contra sobrecarga, falta de fase e desequilíbrio de carga, oferecendo segurança e confiabilidade em painéis elétricos e sistemas de comando.
Da linha TeSys LRK, possui faixa de ajuste térmico de 1,8A a 2,6A, classe de disparo 10A conforme IEC 60947-4-1 e aplicação indicada para motor trifásico de 0,75kW em 400V. Conta com contatos auxiliares 1NA + 1NF para sinalização de falha e frequência de rede de até 400Hz.
O produto possui indicador de ajuste térmico, seletor de rearme manual ou automático, chave de teste para simulação de disparo, botão de reinicialização/parada e indicador local de disparo amarelo. Suas configurações contam com tampa transparente bloqueável por vedação, trazendo mais segurança à regulagem.
Com conexão por bornes de parafuso, o relé pode ser conectado diretamente aos terminais inferiores dos contatores 3 polos LC1K06 a LC1K16. Para montagem separada em trilho DIN, é necessário o uso do borne LA7K0064, solicitado separadamente.
Suas dimensões são 58 mm de altura, 45 mm de largura e 65 mm de profundidade, com peso aproximado de 0,145 kg. É uma ótima opção para quem busca relé de sobrecarga Schneider, relé LR2K, relé térmico 1,8-2,6A, proteção de motor trifásico e componente para painel elétrico.
Antes da instalação, recomenda-se verificar a corrente nominal do motor, potência, tensão, contator compatível, faixa de ajuste e esquema elétrico do projeto. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.

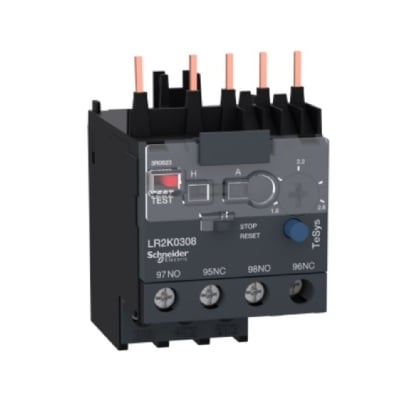

IMAGEM ILUSTRATIVA
O Relé de Sobrecarga LR2K para LC1K 1,8-2,6A da Schneider Electric é indicado para proteção de motores trifásicos contra sobrecarga, falta de fase e desequilíbrio de carga. Com faixa de ajuste térmico de 1,8 a 2,6A e classe de disparo 10A, é adequado para aplicações com motores de aproximadamente 0,75kW em 400V.
Pertencente à linha TeSys LRK, conta com recursos que facilitam a operação e manutenção, como indicador de disparo, seletor de rearme manual ou automático, função de teste e botão de reset/parada. Possui ainda contatos auxiliares 1NA + 1NF para sinalização de falhas e integração com circuitos de comando.
Dimensões
Altura: 58 mm
Largura: 45 mm
Profundidade: 65 mm
Peso: 0,145 kg
Características Técnicas
Tipo: Relé de sobrecarga térmica diferencial
Marca: Schneider Electric
Linha: TeSys LRK
Nome abreviado do dispositivo: LR2K
Aplicação: Proteção de motores
Faixa de ajuste térmico: 1,8 a 2,6A
Corrente máxima informada: 2,6A
Tensão máxima informada: 690V
Classe de disparo: Classe 10A conforme IEC 60947-4-1
Aplicação em motor trifásico: 0,75kW em 400V
Frequência da rede: Até 400Hz
Contato auxiliar: 1NA + 1NF
Corrente térmica convencional para circuito de sinalização: 6A
Tensão nominal suportável de impulso: 6kV
Dissipação de potência por polo: 2W
Sensibilidade à falta de fase: Sim, conforme IEC 60947-4-1
Detecção de desequilíbrio de carga: Sim
Sinalização local: Indicador de disparo amarelo
Rearme: Manual ou automático
Função de teste: Sim
Botão de reset/parada: Sim
Tipo de conexão: Bornes de parafuso
Compatibilidade: Contatores LC1K06 a LC1K16
Montagem: Direta no contator ou em trilho DIN com borne LA7K0064 adquirido separadamente
Altitude de funcionamento: Até 2.000 m sem degradação
Temperatura de armazenamento: -40 °C a 70 °C
Resistência ao fogo: 850 °C conforme IEC 60695-2-1
Certificações: IEC, UL, CSA, CCC e EAC
Conformidade ambiental: Green Premium, RoHS e REACH
Aplicações Indicadas
Proteção de motores trifásicos
Painéis elétricos
Quadros de comando
Sistemas de automação
Máquinas industriais
Circuitos de partida de motores
Contatores da linha LC1K
Instalações comerciais e industriais
Motores de aproximadamente 0,75kW em 400V
Diferenciais
Faixa de ajuste térmico de 1,8 a 2,6A
Classe de disparo 10A
Proteção contra sobrecarga
Detecção de falta de fase
Detecção de desequilíbrio de carga
Contatos auxiliares 1NA + 1NF
Seletor de rearme manual ou automático
Indicador visual de disparo
Função de teste integrada
Botão de reset/parada
Configurações protegidas por tampa transparente
Conexão direta aos contatores LC1K compatíveis
Possibilidade de montagem em trilho DIN
Certificação multipadrão
Compatível com Green Premium
Garantia
18 meses de garantia conforme o fabricante.
