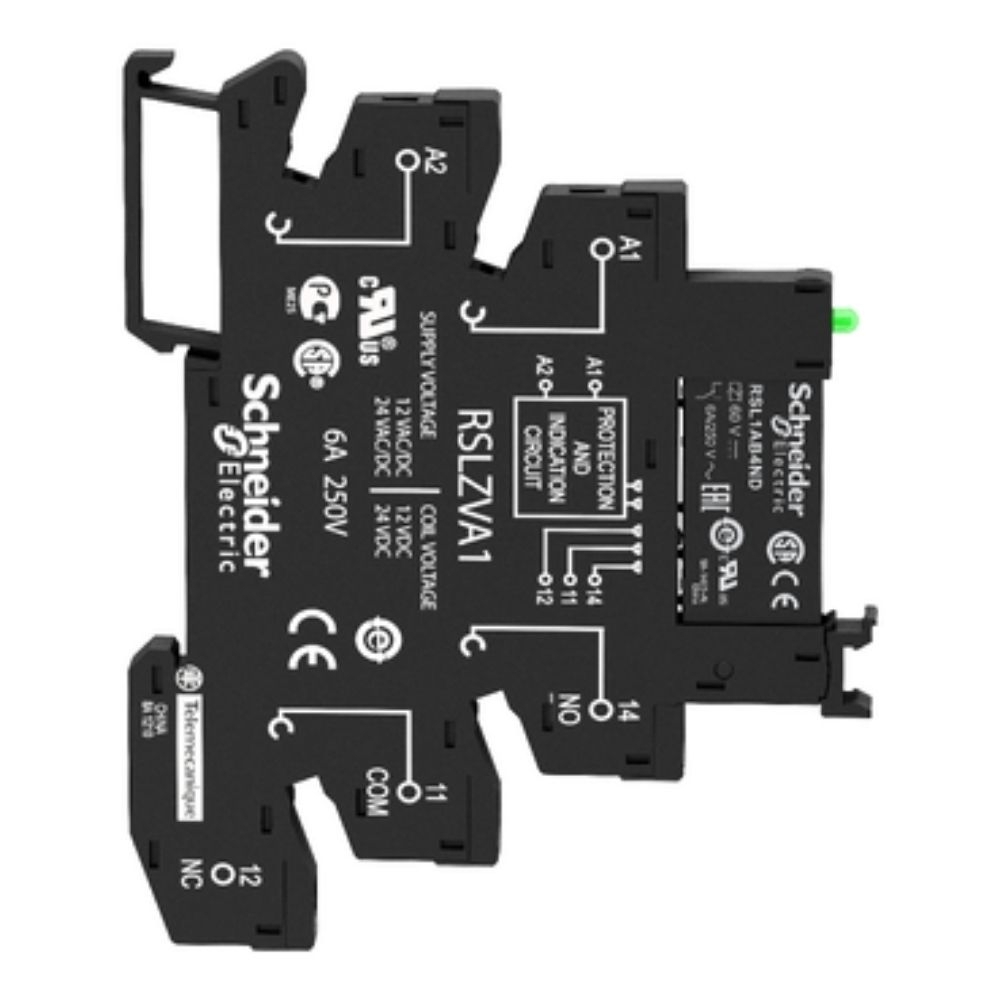

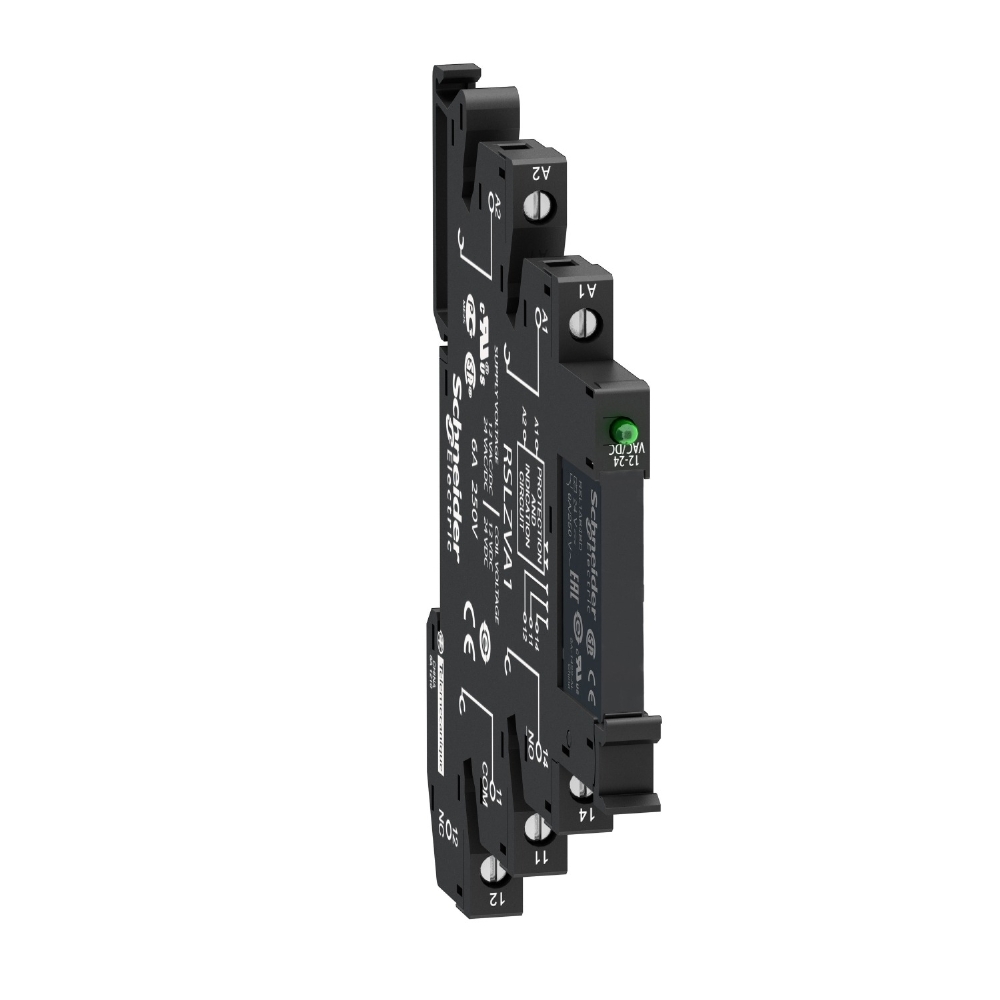

RELÉ INTERFACE SLIM 6A 1NAF 24VCC/CA - SCHNEIDER
O Relé Interface Slim 6A 1NAF 24VCC/CA da Schneider é indicado para aplicações de comando, automação e interface entre circuitos de controle, oferecendo uma solução compacta, prática e confiável para painéis elétricos e sistemas industriais.
Da linha Harmony RSL, o produto é um relé plug-in pré-montado com base, com tensão de controle de 24V CA/CC e 1 contato reversível 1 F/A, também conhecido como SPDT. Possui corrente nominal de operação de 6A, sendo adequado para funções de comutação em circuitos compatíveis.

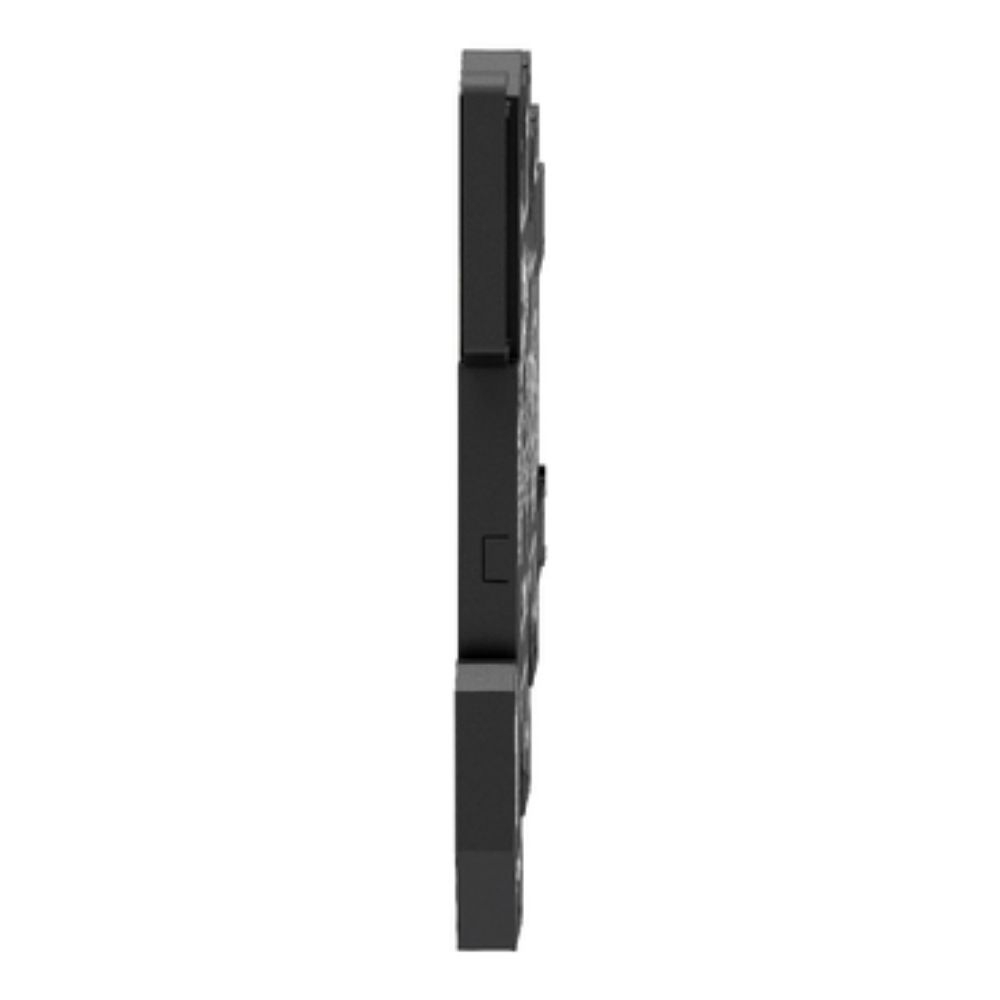

Com apenas 6,2 mm de largura, o relé interface slim Schneider ajuda a reduzir o espaço ocupado dentro dos gabinetes e pode ser instalado em trilho DIN de 35 mm. Conta com LED de indicação de status, circuito de proteção e fácil instalação ou remoção do relé da tomada.
O produto possui contatos em liga de prata AgSnO2, tensão máxima de comutação de 277V, capacidade máxima de comutação de 1500VA e durabilidade mecânica de 10.000.000 de ciclos. Suas dimensões são 78,6 mm de altura, 6,2 mm de largura e 95 mm de profundidade, com peso aproximado de 0,029 kg.
Antes da instalação, recomenda-se verificar a tensão de controle, corrente da carga, tipo de contato, trilho de montagem, esquema elétrico e compatibilidade com o circuito de automação. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.
IMAGEM ILUSTRATIVA.
O Relé Interface Slim 6A 1NAF 24VCC/CA da Schneider Electric, da linha Harmony RSL, é indicado para interface e comutação de sinais em painéis elétricos, sistemas de automação e circuitos de comando. Com apenas 6,2 mm de largura, ajuda a economizar espaço no painel e facilita a montagem em trilho DIN.
Possui bobina de 24V CA/CC, 1 contato reversível 1NAF, capacidade de até 6A, indicador LED e é fornecido completo com relé e base.
Dimensões
Altura: 78,6 mm
Largura: 6,2 mm
Profundidade: 95 mm
Peso: 0,029 kg
Características Técnicas
Marca: Schneider Electric
Linha: Harmony RSL
Tipo: Relé de interface slim com base
Tensão de controle: 24V CA/CC
Configuração dos contatos: 1NAF / SPDT
Corrente nominal: 6A
Corrente de carga: 6A a 250V CA
Tensão máxima de comutação: 277V
Tensão nominal de isolação: 250V conforme IEC
Indicador de status: LED
Durabilidade mecânica: 10.000.000 de ciclos
Durabilidade elétrica: 60.000 ciclos
Montagem: Trilho DIN de 35 mm
Posição de instalação: Qualquer posição
Material dos contatos: Liga de prata AgSnOâ
Apresentação: Relé + base
Aplicações Indicadas
Painéis elétricos
Painéis de comando
Sistemas de automação
Interface com CLPs
Circuitos de controle e sinalização
Máquinas e equipamentos industriais
Diferenciais
Formato slim de apenas 6,2 mm
Bobina 24V CA/CC
Contato reversível de até 6A
Indicador LED de funcionamento
Produto completo com relé e base
Fácil instalação e substituição
Montagem em trilho DIN
Alta durabilidade mecânica
Garantia
18 meses de garantia conforme o fabricante.
