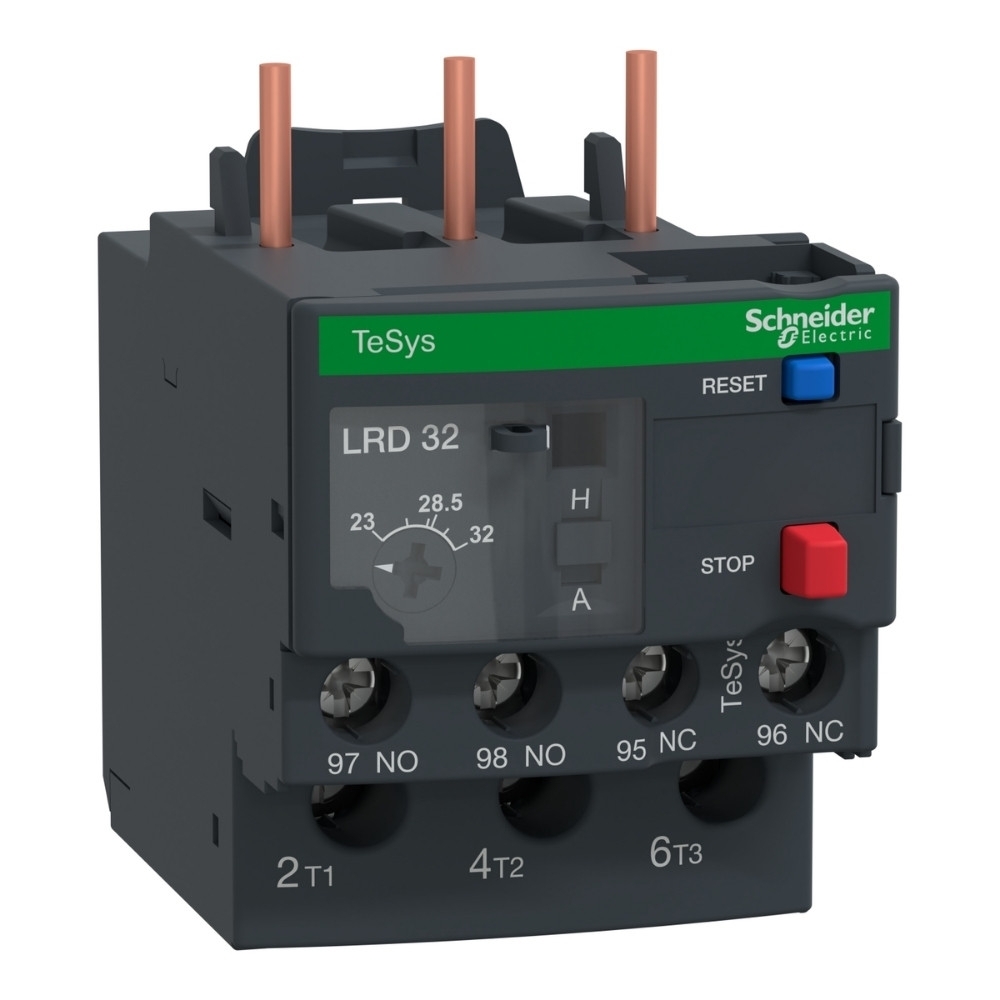

O Relé de Sobrecarga LRD para LC1D25-38 23-32A – Schneider Electric é a escolha ideal para garantir proteção térmica eficiente em motores trifásicos de até 15kW (em 400V), integrando-se perfeitamente aos contatores LC1D25 até LC1D38 da linha TeSys Deca. Projetado com foco em segurança, confiabilidade e facilidade de uso, esse relé oferece proteção contra sobrecarga, falha de fase e perda de fase, assegurando o bom funcionamento de equipamentos em ambientes industriais e comerciais.
Com faixa de ajuste de corrente entre 23 e 32A, o relé possui classe de disparo 10A e incorpora um conjunto de recursos voltados à operação segura e prática: seletor de reset manual/automático, botão de teste, indicadores visuais de disparo, além de dois contatos auxiliares (1NA+1NF) para sinalização de falhas. Seu design inteligente inclui tampa transparente com possibilidade de selagem, o que evita alterações indesejadas nas configurações.
A instalação é simplificada com conexão direta aos terminais dos contatores LC1D ou, se necessário, pode ser montado separadamente com o uso do bloco LAD7B105. Também é compatível com fixação em trilho DIN ou parafuso, adaptando-se às necessidades do seu painel elétrico.
Certificado por normas internacionais (IEC, UL, CSA, CCC, EAC, ATEX e Marine), o relé de sobrecarga TeSys Deca traz ainda o selo Green Premium™, reforçando o compromisso da Schneider Electric com produtos sustentáveis e de baixo impacto ambiental.
Esse modelo é um dos mais procurados por instaladores e profissionais da área elétrica, devido à sua robustez, compatibilidade direta com os contatores LC1D e excelente desempenho na proteção de motores em aplicações severas. Adquira na Santil com entrega rápida e atendimento especializado.

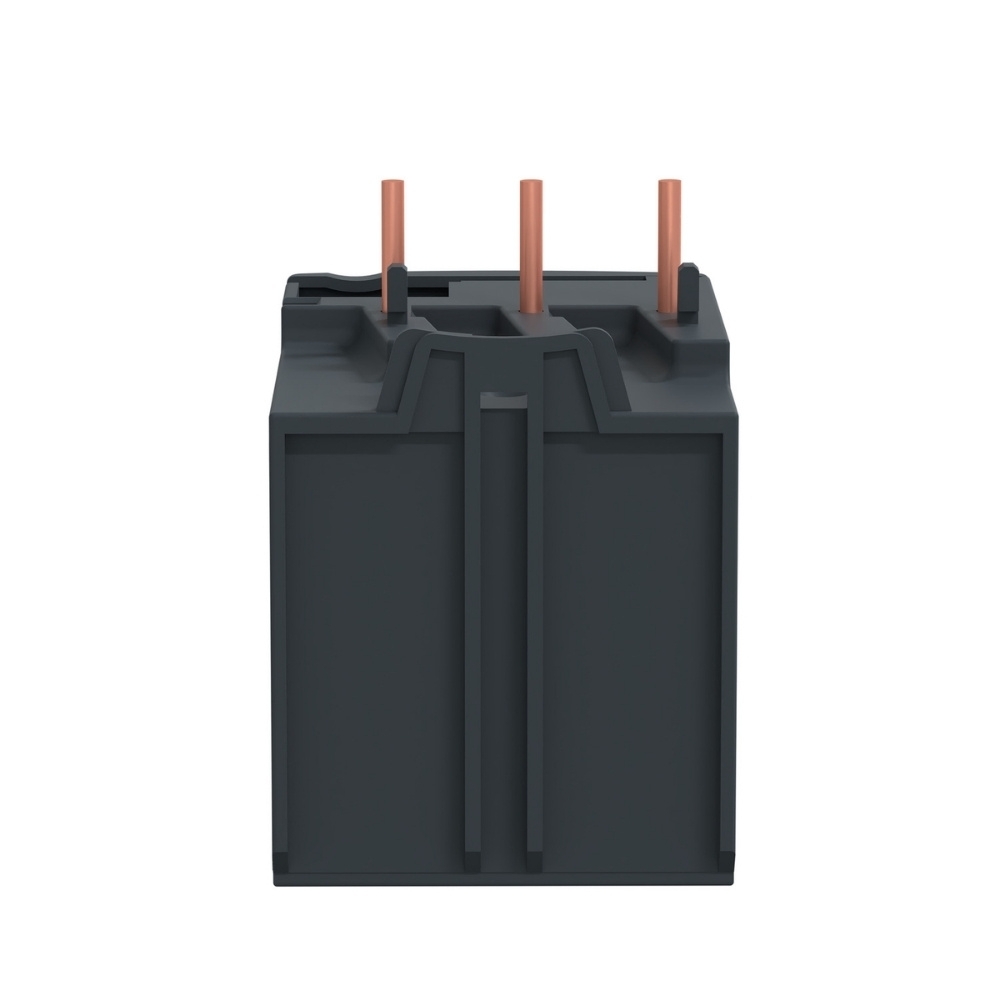

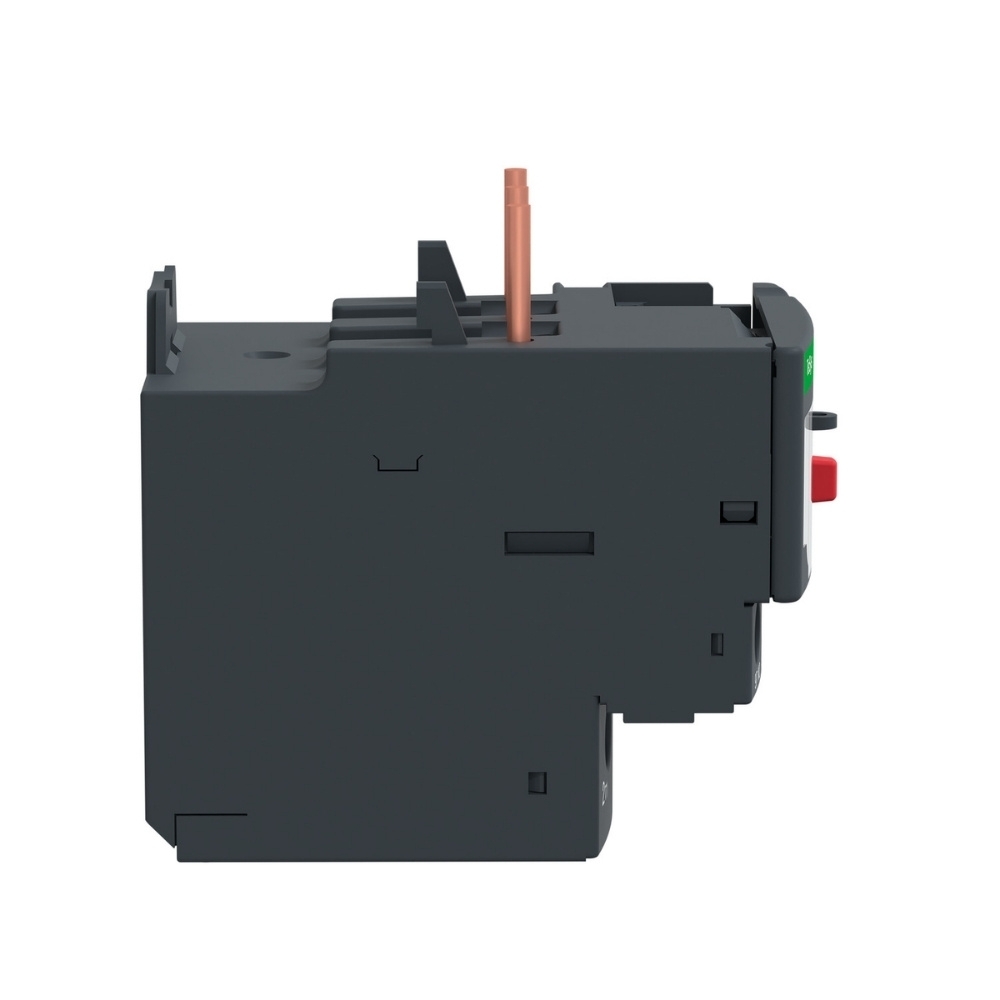

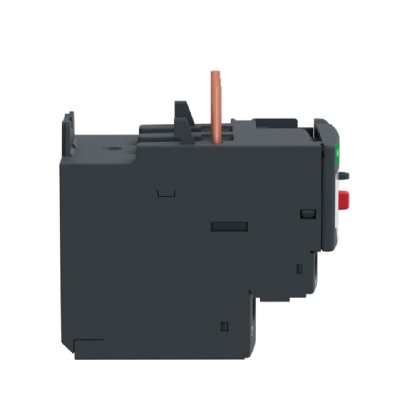

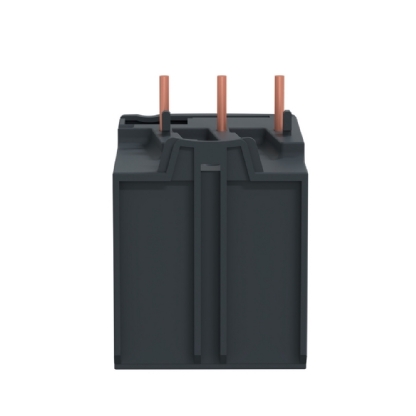

FOTO ILUSTRATIVA
O Relé Térmico LRD da linha TeSys Deca da Schneider Electric é a solução ideal para proteger motores trifásicos contra sobrecarga e falha de fase com eficiência e segurança. Projetado para contatores LC1D25, LC1D32 e LC1D38, este modelo possui faixa de ajuste térmico de 23 a 32A, classe de disparo 10A, e é compatível com montagem direta ou via acessório LAD7B105. Sua operação simples e confiável inclui seletor de reset, botão de teste, alerta visual de falha e contatos auxiliares para sinalização. Certificação multipadrão e selo Green Premium garantem alto desempenho com responsabilidade ambiental.
Características Técnicas:
• Faixa de ajuste térmico: 23A a 32A
• Classe de disparo: 10A (conforme IEC 60947-4-1)
• Tensão de operação: Até 690V CA
• Corrente térmica convencional: 5A (circuito de sinalização)
• Tensão de impulso suportável: 6 kV
• Contatos auxiliares: 1NA + 1NF
• Tipo de rede: CA ou CC
• Tipo de disparo: Diferencial com detecção de falha de fase
• Sensibilidade à falha de fase: Desarme com corrente de 130% da Ir em duas fases
Instalação e Conexão:
• Montagem direta em contatores LC1D25 a LC1D38 ou remota com bloco LAD7B105
• Montagem em trilho DIN ou por parafuso
• Terminais de parafuso compatíveis com cabos flexíveis, rígidos e com ponta
• Torque de aperto: 1,7 N.m (controle) / 2,5 N.m (potência)
Dimensões e Peso:
• Altura: 66 mm
• Largura: 45 mm
• Profundidade: 70 mm
• Peso líquido: 0,124 kg

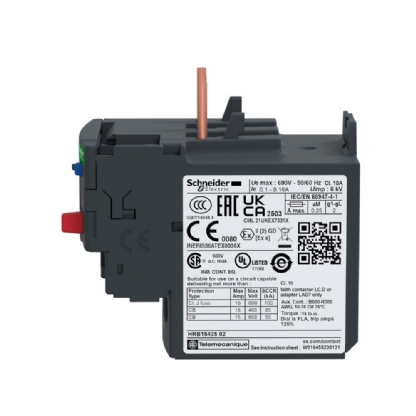

Normas e Certificações:
• Certificações: IEC, UL, CSA, CCC, EAC, ATEX, BV, RINA, DNV-GL, UKCA
• Normas aplicáveis: IEC 60947-4-1, IEC 60947-5-1, UL 60947-4-1, EN 50495
• Grau de proteção: IP20
• Retardamento de chamas: V1 (UL 94)
• Resistência à vibração e choques: 6 gn e 15 Gn respectivamente
Condições Ambientais:
• Temperatura de operação: -20°C a +60°C
• Temperatura de armazenamento: -60°C a +70°C
• Compensação térmica: Sim
• Altitude máxima de operação: 2000 m
Benefícios para Conversão de Vendas:
• Proteção confiável para motores de até 15kW em 400V
• Montagem prática e rápida com compatibilidade direta com LC1D
• Produto Green Premium™, alinhado às práticas sustentáveis
• Certificação internacional que garante uso em projetos industriais exigentes
• Alta durabilidade e manutenção simplificada, com acesso a documentos via EcoStruxure™
