O relé de sobrecarga LRE da Schneider Electric é a escolha ideal para proteção térmica eficaz de motores trifásicos, especialmente nas linhas de contatores EasyPact TVS, como LC1E09 até LC1E38. Com faixa de ajuste térmico de 7 a 10A, o modelo é projetado para detectar sobrecargas com precisão e atuar com confiabilidade, sendo indicado para motores até 4 kW em 400V.
Este relé LRE é do tipo térmico diferencial, com classe de disparo 10A, em conformidade com a norma IEC 60947-4-1, e pode ser utilizado em conjunto com fusíveis ou disjuntores magnéticos das linhas GV2 L e GV3 L. Seu sistema de montagem direta nos contatores facilita a instalação e reduz o tempo de manutenção, com terminais de parafuso que garantem conexões seguras.
A proteção contra desbalanceamento de fases e a capacidade de reinicialização manual ou automática tornam o LRE uma solução robusta para aplicações industriais. Também conta com um contato auxiliar de alarme (trip) e indicador de status com bandeira visual, o que otimiza a gestão do sistema de proteção.
Certificado por diversos órgãos internacionais (IEC, UL, CSA, CCC, EAC, Marine), o relé LRE ainda leva o selo Green Premium™, garantindo conformidade com regulamentações ambientais (RoHS/REACH) e compromisso com a sustentabilidade.

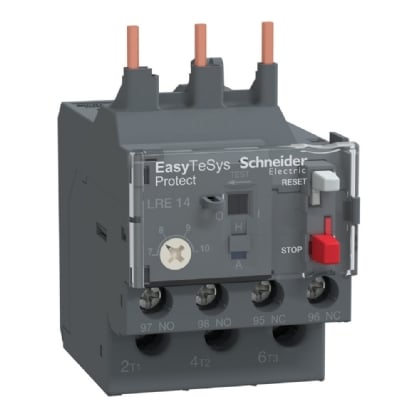

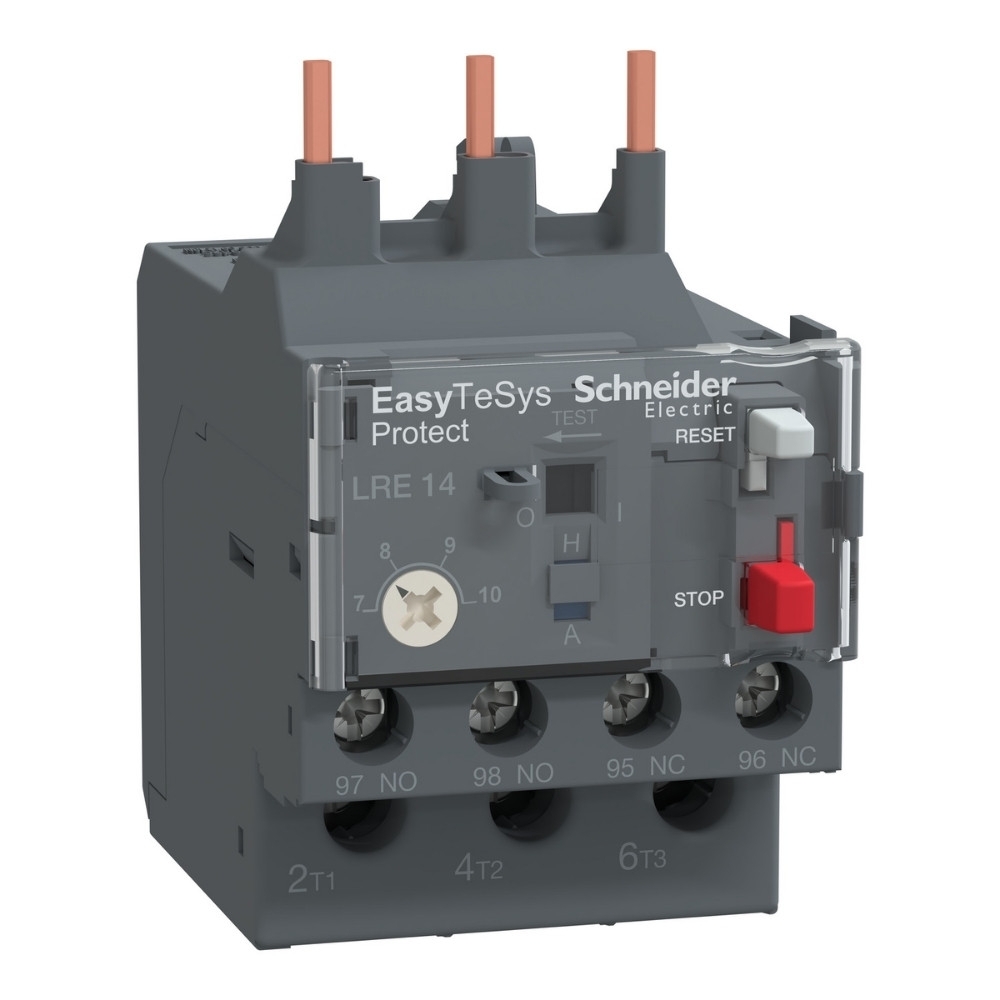

FOTO ILUSTRATIVA
O relé LRE da Schneider Electric é a solução ideal para proteção de motores trifásicos e circuitos contra sobrecarga e falha de fase. Compatível com os contatores EasyPact TVS (LC1E09 ao LC1E38), este modelo possui ajuste térmico de 7 a 10A, com reinicialização manual ou automática e sinalização visual de disparo, garantindo segurança e eficiência para aplicações industriais. Produto certificado, robusto e pronto para ambientes exigentes.
Características Técnicas:
• Tipo: Relé de sobrecarga térmica diferencial
• Aplicação: Proteção de motores até 4kW a 400V
• Compatível com: Contatores LC1E09, LC1E12, LC1E18, LC1E25, LC1E32, LC1E38
• Faixa de ajuste térmico: 7…10 A
• Classe de disparo: 10A (conforme IEC 60947-4-1)
• Limiar de disparo: 1,14 ± 0,06 Ir
• Tensão de operação: até 690V CA
• Frequência: 50/60Hz
• Tensão de isolamento: 690V (IEC)
• Tensão suportável de impulso: 6 kV
• Sensibilidade à falha de fase: 130% da corrente nominal em duas fases
Contato Auxiliar Integrado:
• 1 NA + 1 NF
• Corrente térmica nominal (Ith): 5A
• Indicador de status: Visual (bandeira de disparo)
Conectividade e Instalação:
• Montagem direta no contator ou trilho DIN (com acessórios)
• Conexão por terminais de parafuso
• Seção de cabo: 1 a 6 mm² (sólido ou flexível)
• Torque de aperto: 1,7 N.m
Dimensões e Peso:
• Altura: 44,5 mm
• Largura: 45 mm
• Profundidade: 70 mm
• Peso líquido: 0,13 kg
Resistência Mecânica e Ambiental:
• Grau de proteção: IP20
• Temperatura de operação: -20°C a 60°C
• Temperatura de armazenamento: -60°C a 80°C
• Resistência a choques: 6 Gn / Vibração: 3 Gn
• Retardamento de chama: 850°C (IEC 60068-2-1)
• Conformidade EMC: IEC 60801-5 (transientes 6kV)
• Certificações: IEC, UL, CSA, EAC, CCC, Green Premium
Diferenciais para Conversão:
• Proteção avançada para motores com sinalização de falha
• Fácil instalação direta no contator da linha EasyPact TVS
• Ajuste térmico com segurança e confiabilidade em ambientes industriais
• Certificações internacionais e compatibilidade com normas ambientais (RoHS/REACH)
• Produto pronto para pronta entrega com garantia de 18 meses do fornecedor
