RELÉ AUXILIAR 3NA/3NF MK3PS-I 24VCC - JNG é um dispositivo eletromecânico desenvolvido para comutação de contatos elétricos em sistemas de comando, controle e automação. Compacto e de fácil instalação, é indicado para aplicações em elevadores, guindastes, painéis elétricos de controle e distribuição, sistemas de automação industrial e diversas outras aplicações que exigem acionamento confiável de contatos auxiliares.
O modelo possui configuração de 3 contatos normalmente abertos (3NA) e 3 contatos normalmente fechados (3NF), além de botão de teste integrado para facilitar verificações e manutenção. Opera com bobina de 24VCC e não possui indicação luminosa por LED.
Fabricado com contatos em liga de prata, oferece excelente desempenho elétrico, alta durabilidade mecânica e confiabilidade operacional, mesmo em aplicações com elevado número de manobras.
Garantia: 90 dias conforme o fabricante.

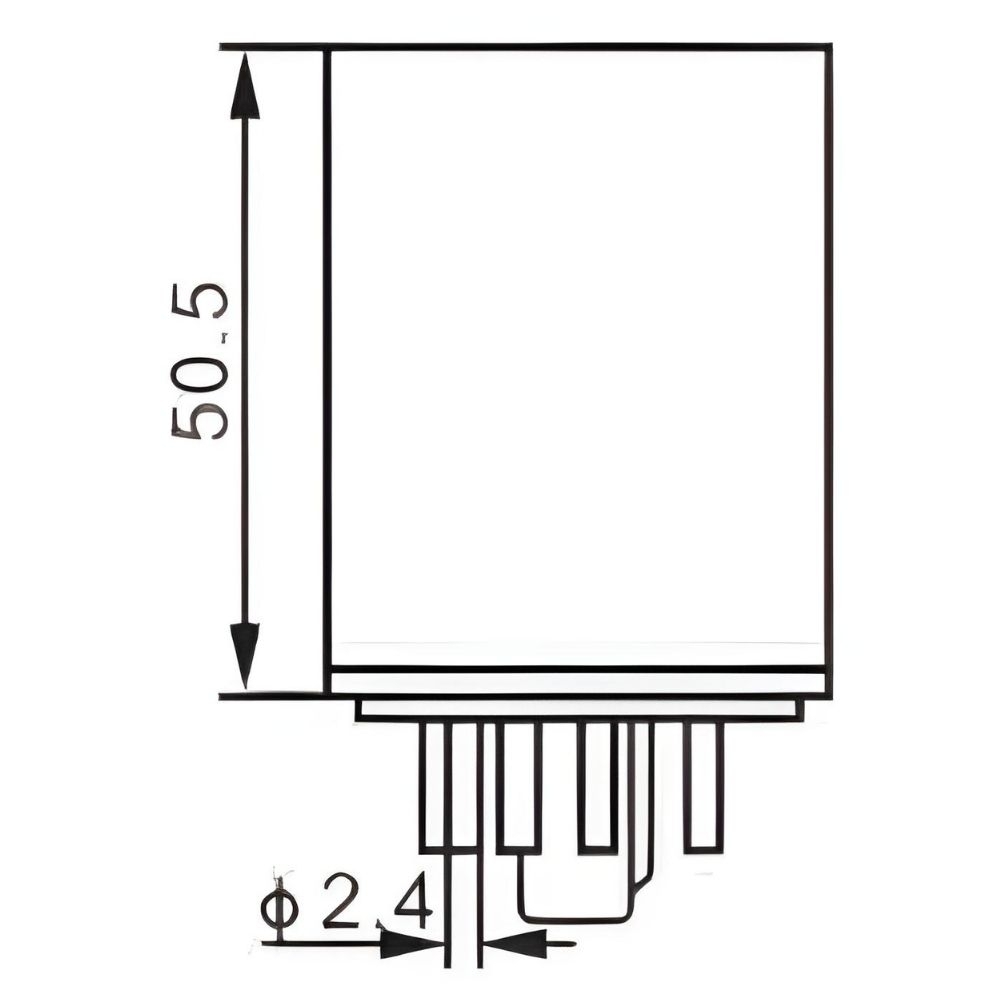

MEDIDAS EM MILÍMETROS.

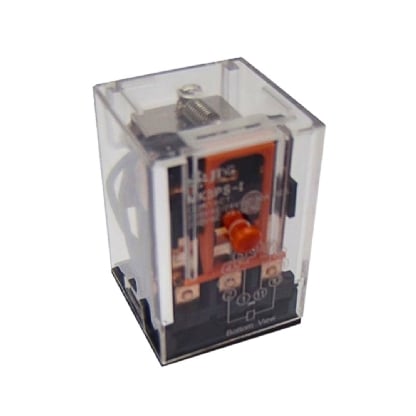

IMAGEM ILUSTRATIVA

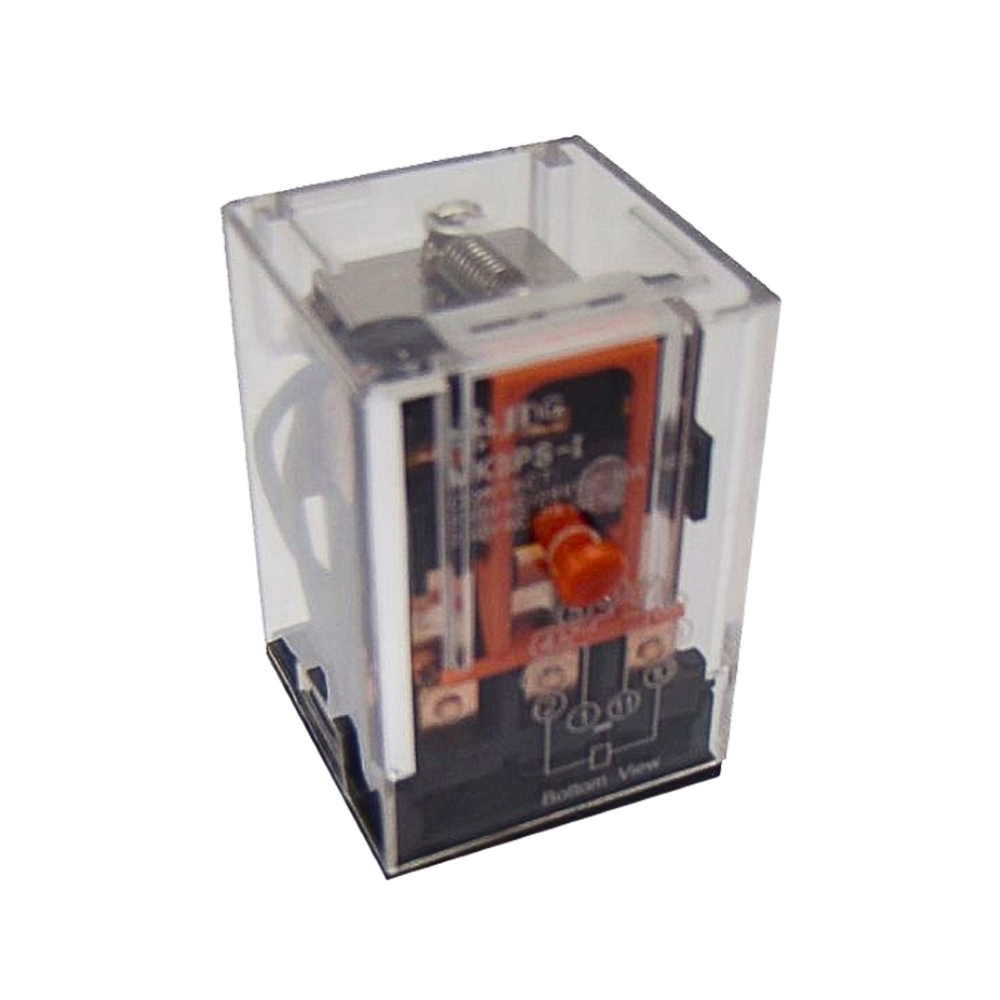

RELÉ AUXILIAR 3NA/3NF MK3PS-I 24VCC - JNG
O Relé Auxiliar JNG da linha MK3 é um dispositivo eletromecânico utilizado para comutação de contatos elétricos em sistemas de comando e automação. Possui fácil instalação, tamanho reduzido e botão de teste, sendo indicado para aplicações em elevadores, guindastes, painéis elétricos de controle e distribuição, entre outros equipamentos.
Este modelo não possui indicação por LED de operação.
Características Técnicas
Tipo: Relé auxiliar industrial
Linha: MK3
Modelo: MK3PS-I

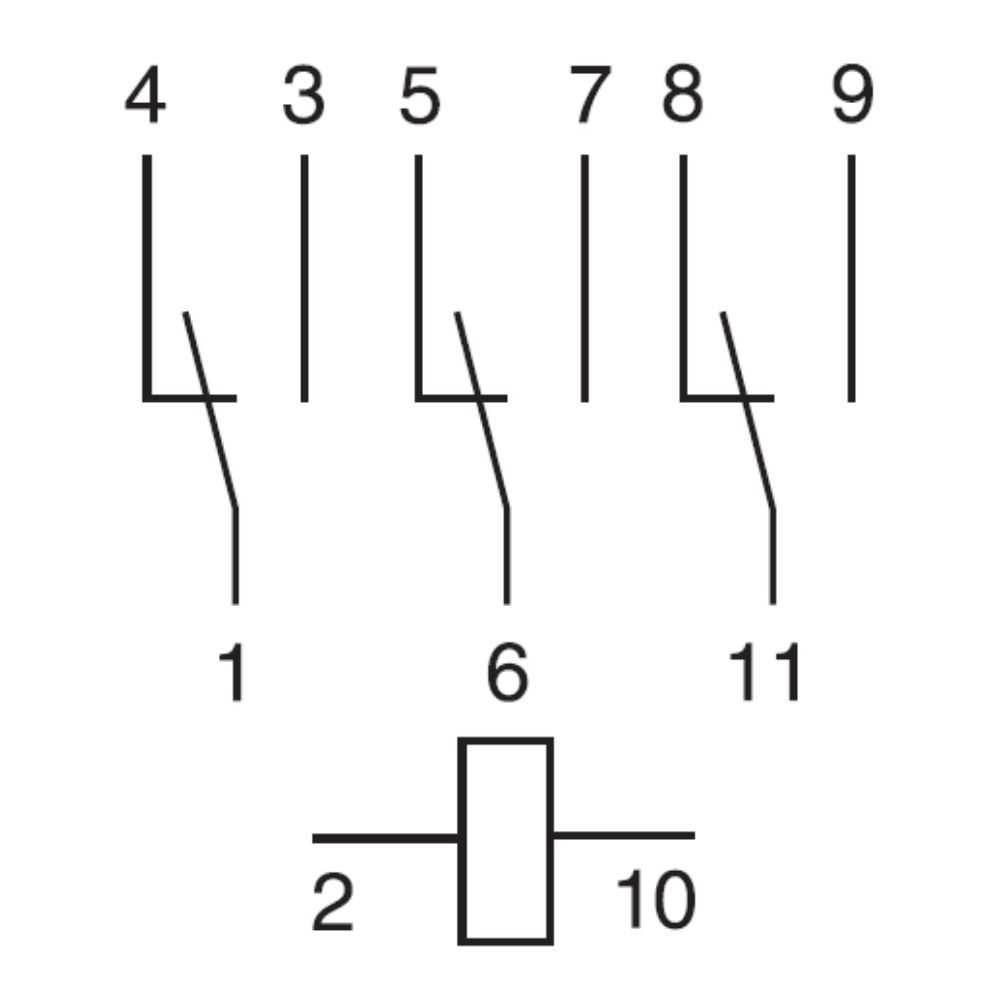

Configuração dos contatos: 3NA + 3NF
Tensão da bobina: 24VCC
Capacidade dos contatos: 10A - 250VCA / 10A - 30VCC
Consumo da bobina: 2,8VA (CA) / 1,6W (CC)
Range de tensão da bobina: 0,9 a 1,1 x Uc
Resistência dos contatos: 50mΩ
Resistência de isolação: 100MΩ
Material dos contatos: Liga de prata
Rigidez dielétrica dos contatos: 1000VCA / 60Hz / 1 minuto
Tempo de operação: 30ms máximo
Temperatura de operação: -10°C a +60°C
Vida útil mecânica: 20.000.000 ciclos
Vida útil elétrica: 100.000 ciclos
Peso aproximado: 45 g
Diferenciais
• Aplicação em sistemas de comando e automação
• Possui botão de teste
• Fácil instalação e tamanho reduzido
• Contatos em liga de prata
• Indicado para painéis elétricos, elevadores e guindastes
• Alta vida útil mecânica
Observação
As medidas informadas estão em milímetros. Recomendamos que o cliente verifique as dimensões do produto antes da compra para garantir a compatibilidade com o local de instalação.
Garantia
90 dias conforme o fabricante.
