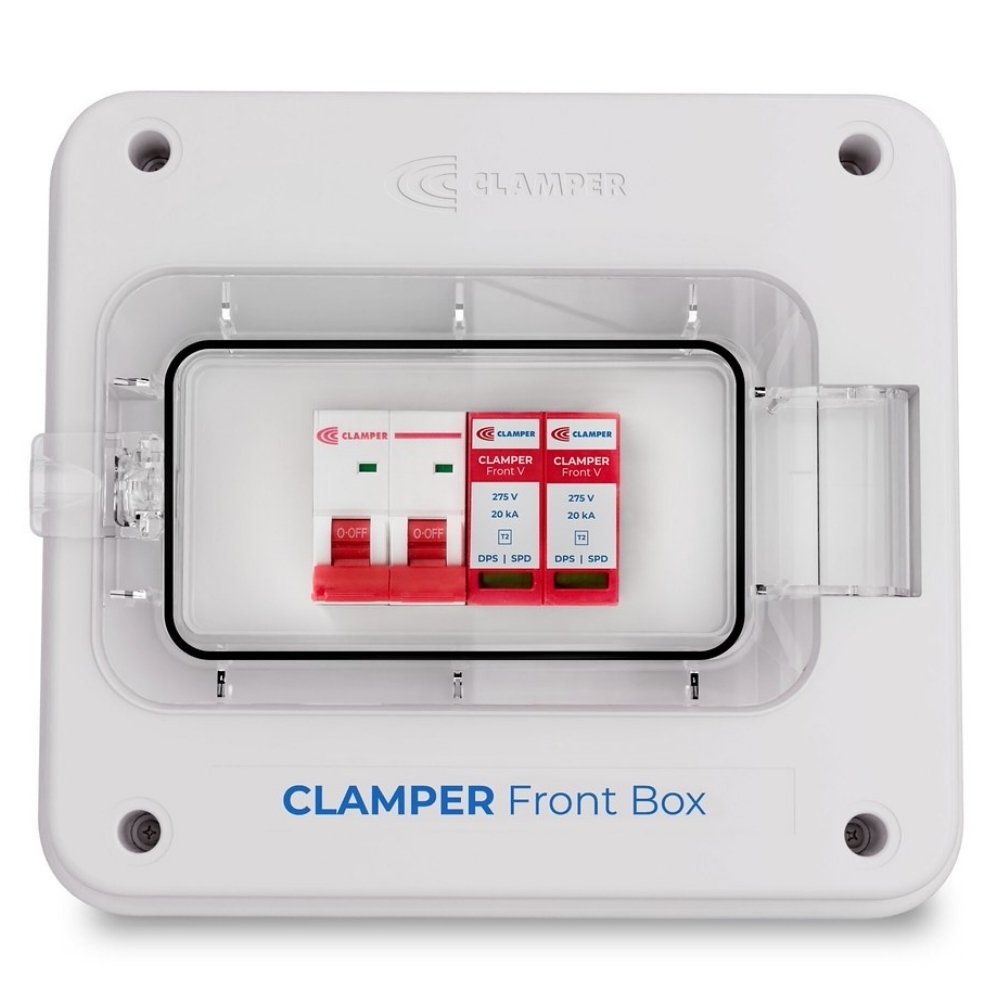

QUADRO PROTETOR 220V 2P MONOPOLAR COM DISJUNTOR C32A + DPS 275V 20KA - CLAMPER
O Quadro Protetor 220V 2P Monopolar com Disjuntor C32A + DPS 275V 20kA da Clamper é indicado para proteção de sistemas fotovoltaicos no lado de corrente alternada, atuando entre o inversor fotovoltaico e a rede da concessionária.
O modelo Clamper Front Box 275V 20kA 2P 32A IP65 CP reúne proteção contra surtos elétricos e sobrecorrentes em uma solução compacta, segura e eficiente. Conta com DPS Classe II, tecnologia MOV com Varistor de Óxido Metálico, e disjuntor bipolar de 32A, oferecendo proteção adicional para instalações monofásicas e bifásicas conectadas à rede elétrica.
O produto possui tensão de operação de 127V em ligação L/N, frequência de 60Hz e corrente máxima de operação de 32A. A entrada da rede elétrica é feita diretamente no disjuntor, enquanto a saída do inversor e o aterramento são conectados diretamente nos conectores, com seção de cabos de 6 mm².
O disjuntor atende à norma NBR 60898, possui 2 polos, corrente nominal de 32A, tensão nominal de isolamento de 500Vca, tensão de impulso de 4kV e capacidade de interrupção de curto-circuito de 3kA. A seção máxima dos condutores de conexão elétrica é de 25 mm², com torque do parafuso de conexão de 2,5 N.m.
O invólucro é fabricado em policarbonato com proteção UV, características de não propagação e autoextinção de fogo, além de grau de proteção IP65, permitindo uso externo conforme as condições corretas de instalação. Possui dimensões de 221,7 x 199,7 x 106,3 mm, peso aproximado de 1,19 kg e prensa-cabo plástico M12 para cabos com diâmetro externo de 3,5 a 6,5 mm.
É uma ótima opção para quem busca quadro de proteção fotovoltaico, quadro com DPS e disjuntor, Clamper Front Box, proteção CA para inversor solar, DPS 275V 20kA, disjuntor 32A e solução de proteção para sistemas de energia solar.
Antes da instalação, recomenda-se verificar a compatibilidade elétrica do sistema, tensão, corrente, aterramento, seção dos cabos e requisitos do projeto fotovoltaico. A instalação deve ser realizada com a rede elétrica desligada e, obrigatoriamente, por profissional qualificado.
90 dias de garantia conforme o fabricante.
IMAGEM ILUSTRATIVA
QUADRO PROTETOR 220V 2P COM DISJUNTOR C32A + DPS 275V 20KA - CLAMPER
O Quadro Protetor CLAMPER Front Box 275V 20kA 2P 32A IP65 CP é indicado para proteção de sistemas fotovoltaicos no lado de corrente alternada, sendo instalado entre o inversor fotovoltaico e a rede da concessionária. Equipado com DPS Classe II e disjuntor bipolar de 32A, oferece proteção contra surtos elétricos e sobrecorrentes em instalações monofásicas e bifásicas.
Com invólucro em policarbonato com proteção UV, características de não propagação e autoextinção de fogo e grau de proteção IP65, é uma solução compacta e resistente para aplicações externas em sistemas de energia solar fotovoltaica.
Dimensões
Largura: 221,7 mm
Altura: 199,7 mm
Profundidade: 106,3 mm
Peso aproximado: 1,19 kg
(medidas em milímetros e quilogramas)
Características Técnicas
Tipo: Quadro protetor para sistema fotovoltaico
Marca: CLAMPER
Modelo: Front Box 275V 20kA 2P 32A IP65 CP
Aplicação: Proteção no lado CA do inversor fotovoltaico
Tensão de operação informada: 127V L/N
Frequência da rede: 60Hz
Corrente máxima de operação: 32A
DPS: Classe II
Tensão do DPS: 275V
Corrente de surto: 20kA
Tecnologia de proteção: MOV, Varistor de Óxido Metálico
Disjuntor: Bipolar
Corrente nominal do disjuntor: 32A
Grau de proteção do invólucro: IP65
Material do invólucro: Policarbonato com proteção UV
Uso indicado: Sistemas monofásicos e bifásicos
Entrada da Rede Elétrica
Conexão dos cabos de entrada: Diretamente no disjuntor
Seção dos cabos de entrada: 6 mm²
Saída do Inversor
Conexão dos cabos de saída: Diretamente no conector
Seção dos cabos de saída: 6 mm²
Aterramento
Conexão do cabo de aterramento: Diretamente no conector
Seção do cabo de aterramento: 6 mm²
Disjuntor
Norma aplicável: NBR 60898
Número de polos: 2
Corrente nominal: 32A
Tensão nominal de isolamento: 500Vca
Tensão de impulso: 4kV
Capacidade de interrupção de curto-circuito: 3kA
Seção máxima dos condutores de conexão elétrica: 25 mm²
Torque do parafuso de conexão elétrica: 2,5 N.m
Grau de proteção: IP20
Prensa-Cabo
Modelo: Plástico M12
Diâmetro externo do cabo: 3,5 a 6,5 mm
Aplicações Indicadas
Sistemas fotovoltaicos
Inversores solares
Proteção no lado de corrente alternada
Instalações monofásicas
Instalações bifásicas
Ambientes externos
Projetos residenciais, comerciais e técnicos
Diferenciais
Quadro de proteção para sistemas fotovoltaicos
Equipado com DPS Classe II
Proteção contra surtos elétricos
Disjuntor bipolar de 32A
Proteção contra sobrecorrente
Aplicação entre inversor e rede da concessionária
Invólucro em policarbonato com proteção UV
Grau de proteção IP65
Material com característica de não propagação e autoextinção de fogo
Solução compacta para proteção elétrica
Garantia
90 dias conforme o fabricante
