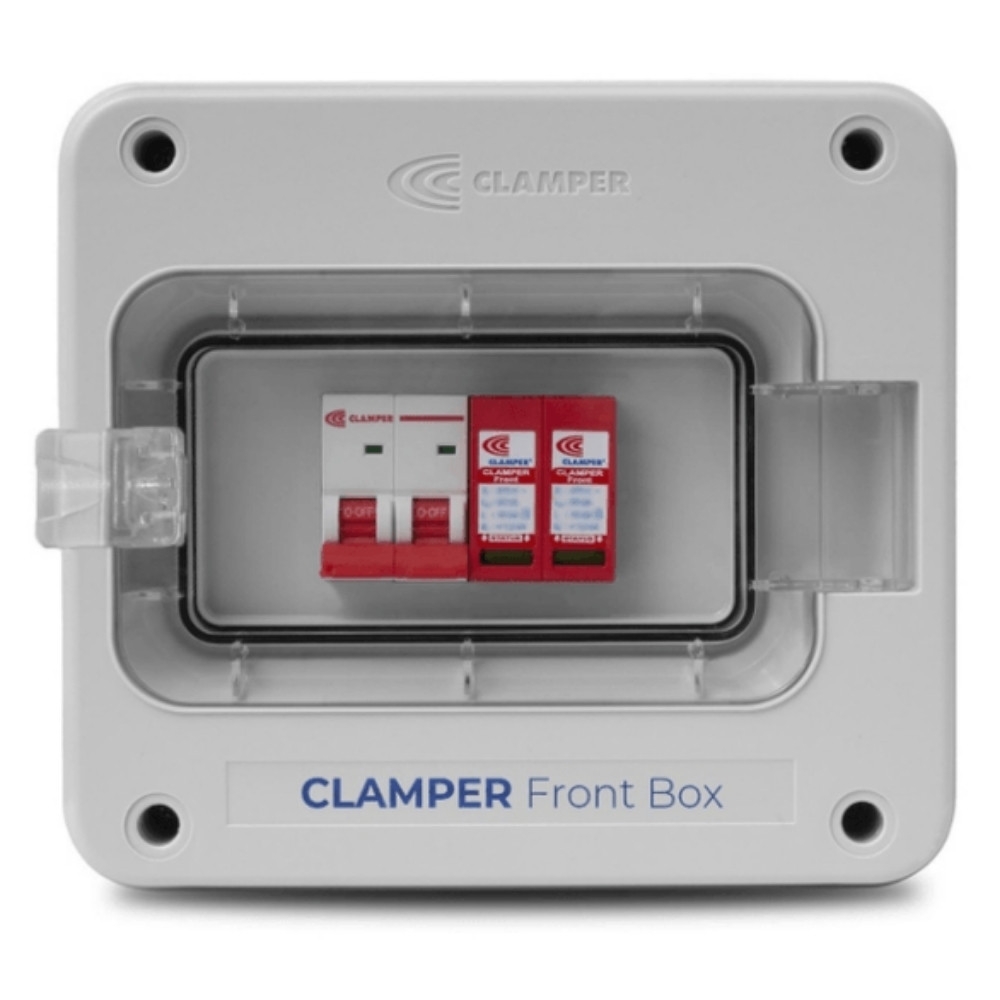

QUADRO PROTECAO 220V 2P MONO COM DISJUNTOR C50A DPS 275V 20KA CLAMPER
O Quadro de Proteção Clamper Front Box é uma solução completa que reúne proteção e seccionamento em um único produto, garantindo mais segurança, praticidade e confiabilidade para instalações elétricas. Desenvolvido para proteger circuitos e equipamentos contra sobretensões e sobrecorrentes, é ideal para aplicações residenciais, comerciais e industriais leves.
Pronto para uso, o equipamento possui design compacto e montagem simplificada, facilitando a instalação e manutenção. É amplamente utilizado em sistemas fotovoltaicos no lado CA de inversores e microinversores, além de aplicações como bombas elétricas, compressores, máquinas, ferramentas elétricas e controladores de carga.
A caixa conta com grau de proteção IP65, permitindo instalação em ambientes externos com resistência à poeira, umidade e intempéries. Fabricada em policarbonato com proteção UV e material não propagante a chamas, garante alta durabilidade e segurança.
Internamente, o produto integra um disjuntor termomagnético bipolar curva C de 50A e um DPS Classe II com tecnologia MOV, oferecendo proteção eficiente contra surtos elétricos. O DPS possui tensão máxima contínua de 275V, corrente nominal de descarga de 10kA e corrente máxima de 20kA, além de tempo de resposta inferior a 25 ns e nível de proteção menor que 1,2 kV.
O disjuntor oferece capacidade de interrupção de 6 kA, tensão de isolamento de 500 Vca e suporta condutores de até 25 mm², proporcionando robustez e segurança ao sistema.
As conexões são práticas, com entrada e saída para cabos de 4 a 6 mm² e aterramento de 6 mm², além de acompanhar prensa-cabos modelo M12, facilitando a instalação.
Com dimensões de 221,7 x 199,7 x 106,3 mm e peso aproximado de 1,19 kg, o produto entrega eficiência, proteção e organização em um único equipamento.
Garantia: 12 meses
IMAGEM ILUSTRATIVA
QUADRO PROTEÇÃO 220V 2P MONO COM DISJUNTOR C50A + DPS 275V 20KA - CLAMPER
O CLAMPER Front Box é uma solução completa que une proteção contra surtos elétricos (DPS) e sobrecorrentes em um único equipamento. Pronto para uso, garante segurança, praticidade e alta eficiência na proteção de circuitos e equipamentos elétricos.
Ideal para aplicações em sistemas fotovoltaicos (lado CA), instalações residenciais, comerciais e industriais leves, o produto oferece instalação simplificada, alta durabilidade e proteção confiável contra oscilações da rede elétrica.
Contém
01 Quadro de Proteção CLAMPER Front Box completo
Prensa-cabos modelo M12
Características Técnicas
• Marca: Clamper
• Modelo: Front Box
• Tensão nominal: 220V (bifásico)
• Número de polos: 2P
• Corrente nominal:
• 50A (até 30°C)
• 40A (acima de 30°C)
• Grau de proteção: IP65
• Dimensões (C x A x P): 221,7 × 199,7 × 106,3 mm
• Peso aproximado: 1,19 kg
• Material: Policarbonato com proteção UV e não propagante de chama
Componentes Internos
Disjuntor Termomagnético
• Curva: C
• Corrente nominal: 50A
• Tensão de isolamento: 500Vca
• Tensão de impulso suportável: 4kV
• Capacidade de interrupção: 6kA
• Seção máxima dos condutores: até 25 mm²
DPS (Dispositivo de Proteção contra Surtos)
• Classe: II (T2)
• Tecnologia: Varistor de Óxido Metálico (MOV)
• Tensão máxima contínua (Uc): 275V
• Corrente nominal (In): 10kA
• Corrente máxima (Imax): 20kA
• Nível de proteção (Up): < 1,2 kV
• Tempo de resposta: < 25 ns
• Modos de proteção: L-L e L-PE (TN) / L-L (IT e TT)
Conexões
• Entrada: 4 a 6 mm²
• Saída: 4 a 6 mm²
• Aterramento: 6 mm²
Aplicações
• Sistemas fotovoltaicos (lado CA de inversores e microinversores)
• Bombas elétricas
• Compressores
• Controladores de carga
• Equipamentos industriais leves
• Máquinas e ferramentas elétricas
Diferenciais
• Proteção integrada (DPS + disjuntor)
• Instalação rápida e prática
• Caixa IP65 – ideal para uso externo
• Alta segurança com material anti-chama
• Produto pronto para uso
• Design compacto e robusto
• Excelente custo-benefício
Garantia: 12 meses
IMAGEM ILUSTRATIVA
