O Módulo Duplo Interruptor Simples da linha Orion da Schneider Electric foi desenvolvido para oferecer máxima funcionalidade e acabamento refinado em instalações elétricas residenciais, comerciais ou corporativas. Com dois acionamentos independentes em um único módulo, ele é ideal para comandar duas cargas de iluminação distintas de forma prática e eficiente, sem comprometer o design do ambiente.
Fabricado com termoplástico de alta qualidade e estabilização ABS-UV, o módulo possui superfície acetinada na cor branca (RAL 9003), combinando perfeitamente com os suportes e placas da linha Orion. Sua montagem é faceada e a fixação por encaixe garante agilidade e precisão na instalação. Os contatos internos são fabricados em liga de prata, assegurando maior durabilidade e excelente condutividade elétrica.
Cada interruptor suporta corrente nominal de até 10A em 127/250V~ (50/60Hz), com desempenho certificado para 2000 ciclos conforme a norma IEC 60669. A conexão é feita por terminais com parafusos Pozidriv e Philips, compatíveis com cabos rígidos, flexíveis ou entrelaçados de até 4 mm².

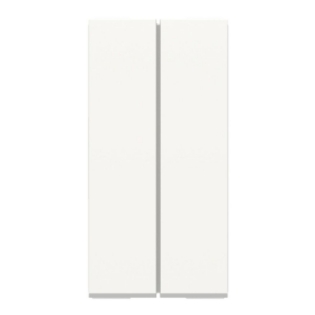

Módulo Duplo Interruptor Simples 10A 250V Branco - Linha Orion Schneider
Modernidade, funcionalidade e acabamento sofisticado definem o Módulo Duplo Interruptor Simples da linha Orion. Ideal para ambientes residenciais ou comerciais, permite acionar dois pontos de iluminação de forma independente, com design discreto e alta resistência. Perfeito para quem valoriza estética e praticidade em um único módulo.
Características Técnicas:
Linha: Orion
Tipo: Seccionador (interruptor duplo simples)
Aplicação: Controle de iluminação para dois pontos independentes
Tonalidade de cor: Branco (RAL 9003)
Acabamento da superfície: Acetinado
Tratamento da superfície: Não tratada
Montagem: Faceada
Especificações Elétricas:
Corrente nominal: 10A a 127/250V CA (50/60 Hz)
Capacidade mínima de interrupção: 200 operações com 1,25 In e 1,1 Un
Durabilidade elétrica: 2.000 ciclos (IEC 60669)
Função de chaveamento: Dois interruptores simples no mesmo módulo
Instalação e Compatibilidade:
Número de módulos: 1
Número de acionadores (rockers): 2
Tipo de atuador: Basculante
Fixação: Encaixe
Compatível com: Suportes e placas Orion, Optiline 70 (com adaptador)
Conexões: 4 terminais por parafuso (Pozidriv nº 2 / Philips nº 2)
Capacidade de fixação: Até 1 x 4 mm² para cabos rígidos, flexíveis ou entrelaçados
Comprimento de decapagem dos fios: 11 mm
Dimensões e Material:
Altura: 45 mm
Largura: 11,25 mm
Profundidade total: 41,5 mm
Profundidade incorporada: 28,6 mm
Peso líquido: 18,3 g
Material: Termoplástico com ABS-UV, policarbonato (GF10 FR), liga de prata (contato), aço, e CUZN37 (terminais)
Proteção e Ambiente:
Grau de proteção IK: IK04
Grau de proteção IP: IP21D
Temperatura de funcionamento: -5 °C a 35 °C
Temperatura de armazenamento: -5 °C a 40 °C
Força dielétrica: 2000 V
Resistência química: Compatível com acetona, álcool, gasolina, fluido para limpeza, alvejante, óleo, peróxido de hidrogênio e sabonete líquido
Resistência aos raios UV: Sim
Certificações:
INMETRO
Conforme norma IEC 60669
