Características:

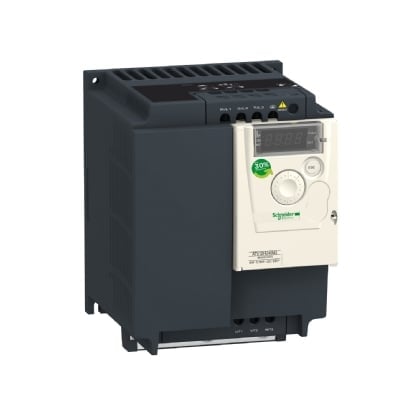

• Tipo de Produto ou Componente: Propulsor de Velocidade Variável
• Aplicação Específica do Produto: Máquina Simples
• Modo de Montagem: Montagem em Armário
• Protocolo da Porta de Comunicação: Modbus
• Frequência de Alimentação: 50/60 Hz +/- 5%
• Tensão Nominal de Fornecimento [Us]: 200...240 V - 15...10%
• Corrente de Saída Nominal: 16,7 A
• Alimentação do Motor (CV/KW): 5 HP / 4 kW
• Filtro EMC: Sem Filtro EMC
• Grau de Proteção IP: IP20
• Número de Entrada Digital: 4
• Número de Saída Digital: 2
• Número de Entrada Analógica: 1
• Número de Saída Analógica: 1
• Número de Saída de Relé: 1
• Meio Físico: 2 fios RS 485
• Tipo de Conector: 1 RJ45
• Corrente de Saída Contínua: 16,7 A a 4 kHz
• Método de Acesso: Servidor Modbus Serial
• Frequência de Saída do Propulsor de Velocidade: 0,5…400 Hz
• Intervalo de Velocidades: 1…20
• Duração de Amostra:
  • Entrada Lógica: 20 ms, Tolerância +/- 1 ms
  • Entrada Analógica: 10 ms
• Erro de Linearidade: +/- 0.3% do Valor Máximo da Entrada Analógica
• Resolução de Frequência:
  • Entrada Analógica: Conversor A/D, 10 bits
  • Unidade de Exibição: 0,1 Hz
• Constante Temporal: 20 ms +/- 1 ms para Alteração de Referência
• Taxa de Transmissão: 9,6 kbit/s, 19,2 kbit/s, 38.4 kbit/s
• Número de Endereços: 1…247
• Formato de Dados: 8 bits, Configurável ímpar, par ou sem paridade
• Serviço de Comunicação:
  • Ler Registros Retidos (03): 29 Palavras
  • Escrever Registro Único (06): 29 Palavras
  • Escrever Vários Registros (16): 27 Palavras
  • Ler/Gravar Vários Registros (23): 4/4 Palavras
  • Ler Identificação do Dispositivo (43)
• Tipo de Polarização: Sem Impedância
• 4 Quadrant Operation Possible: Falso
• Perfil de Controle de Motor Assíncrono:
  • Relação de Frequência/Tensão Quadrática
  • Voltage/Frequency Ratio (V/f)
  • Controle Vetorial Sem Feedback
• Frequência Máxima de Saída: 4 kHz
• Sobretorque Temporário: 150…170% Relativo ao Torque Nominal do Motor Dependendo do Calibre do Inversor e Tipo de Motor
• Rampas de Aceleração e Desaceleração:
  • S
  • U
  • Linear de 0 a 999,9 s
• Compensação da Diferença de Velocidade do Motor: Predefinição de Fábrica, Ajustável
• Frequência de Comutação: 2..0,16 kHz Ajustável, 4..0,16 kHz
• Frequência de Comutação Nominal: 4 kHz
• Frenagem até à Paralisação: Por Injeção CC, Brake Chopper Integrado (Falso)
• Corrente da Linha: 23,8 A a 100 V (Trabalho Pesado), 19,9 A a 120 V (Trabalho Pesado)
• Corrente Máxima de Entrada: 19,9 A
• Tensão Máxima de Saída: 240 V
• Potência Aparente: 8,3 kVA a 240 V (Trabalho Pesado)
• Corrente Momentânea Máxima: 25,0 A durante 60 s (Trabalho Pesado), 27,6 A durante 2 s (Trabalho Pesado)
• Frequência da Rede: 50...60 Hz, Tolerância de Frequência da Rede Simétrica Relativa: 5%
• Linha Potencial Isc: 5 kA
• Dissipação de Alimentação em W: Forced Cooling: 128,0 W, With Safety Function Safely Limited Speed (SLS) (Falso), With Safety Function Safe Brake Management (SBC/SBT) (Falso), With Safety Function Safe Operating Stop (SOS) (Falso), With Safety Function Safe Position (SP) (Falso), With Safety Function Safe Programmable Logic (Falso), With Safety Function Safe Speed Monitor (SSM) (Falso), With Safety Function Safe Stop 1 (SS1) (Falso), With Safety Function Safe Stop 2 (SS2) (Falso), With Safety Function Safe Torque Off (STO) (Falso), With Safety Function Safely Limited Position (SLP) (Falso), With Safety Function Safe Direction (SDI) (Falso)
• Tipo de Proteção:
  • Sobretensão de Linha de Alimentação
  • Subtensão de Alimentação de Linha
  • Sobrecorrente entre Fases de Saída e Terra
  • Proteção Contra Sobreaquecimento
  • Curto-Circuito entre Fases do Motor
  • Contra Perda de Fase de Entrada
  • Proteção Térmica do Motor via Cálculo de I²t
• Torque de Aperto: 1,2 N.m
• Isolamento: Elétrico entre a Potência e o Controle
• Quantidade por Conjunto: Conjunto de 1
• Largura: 140 mm
• Altura: 184 mm
• Profundidade: 141,2 mm
• Peso Líquido: 2 kg
• Meio Ambiente:
  • Altitude de Funcionamento: <= 1000 m Sem Redução de Valor, > 1000...3000 m com Degradação de Corrente de 1% por 100 m
  • Posição de Operação: Vertical +/- 10 graus
  • Certificações do Produto: NOM, CSA, C-Tick, UL, GOST, RCM, KC
• Gravação: CE
• Normas: UL 508C, UL 618000-5-1, EN/IEC 61800-5-1, EN/IEC 61800-3
• Tipo de Montagem: Com Dissipador
• Compatibilidade Eletromagnética:
  • Teste de Imunidade Contra Transientes / Rajadas Elétricas Nível 4 Conforme EN/IEC 61000-4-4
  • Teste de Imunidade Contra Descarga Eletrostática Nível 3 Conforme EN/IEC 61000-4-2
  • Imunidade a Perturbações Conduzidas Nível 3 Conforme EN/IEC 61000-4-6
  • Teste de Imunidade ao Campo Eletromagnético de Radiofrequência com Radiação Nível 3 Conforme EN/IEC 61000-4-3
  • Surge Immunity Test Nível 3 Conforme EN/IEC 61000-4-5
  • Teste de Imunidade Contra Quedas e Interrupções da Tensão Conforme EN/IEC 61000-4-11
• Classe de Ambiente (Durante a Operação):
  • Classe 3C3 de Acordo com IEC 60721-3-3
  • Classe 3S2 de Acordo com IEC 60721-3-3
• Aceleração Máxima sob Impacto de Choque (Durante a Operação): 150 m/s² a 11 ms
• Aceleração Máxima sob Estresse de Vibração (Durante a Operação): 10 m/s² a 13...200 Hz
• Deflexão Máxima sob Carga Vibratória (Durante a Operação): 1.5 mm a 2...13 Hz
• Umidade Relativa Permitida (Durante a Operação):
  • Classe 3K5 de Acordo com a Norma EN 60721-3
• Volume de Ar de Refrigeração: 16,4 m³/h
• Categoria de Sobretensão: Classe III
• Retorno de Regulamento: Regulador PID Ajustável
• Emissão Eletromagnética:
  • Radiação Ambiente 1 Categoria C2 para EN/IEC 61800-3 2...16 kHz Cabo do Motor Shieldado
  • Emissões Conduzidas para EN/IEC 61800-3
• Resistência à Vibração: 1 gn (f = 13…200 Hz) Conforme EN/IEC 60068-2-6, 1,5 mm Pico-a-Pico (f = 3…13 Hz) - Unidade Desmontada em Trilho DIN Simétrica - Conforme EN/IEC 60068-2-6
• Resistência ao Choque: 15 gn para 11 ms Conforme EN/IEC 60068-2-27
• Umidade Relativa: 5…95% Sem Condensação Conforme IEC 60068-2-3, 5…95% Sem Goteiras Conforme IEC 60068-2-3
• Nível de Ruído: 50 dB
• Grau de Poluição: 2
• Temperatura Ambiente do Ar para Funcionamento: -10…50 °C Sem Redução de Valor, 50…60 °C com Degradação de Corrente de 2,2% por °C
• Temperatura Ambiente para Armazenamento: -25…70 °C
