Características:

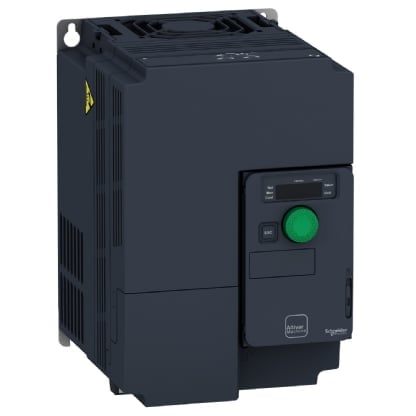

• Tipo de Produto ou Componente: Propulsor de Velocidade Variável
• Aplicação Específica do Produto: Máquinas Complexas
• Variante: Versão Padrão
• Formato da Unidade: Compacto
• Modo de Montagem: Wall Mount
• Protocolo da Porta de Comunicação:
  • Modbus Serial
  • CANopen
• Placa de Opção:
  • Módulo de Comunicação, CANopen
  • Módulo de Comunicação, EtherCAT
  • Módulo de Comunicação, Profibus DP V1
  • Módulo de Comunicação, Profinet
  • Módulo de Comunicação, Ethernet Powerlink
  • Módulo de Comunicação, Ethernet/IP
  • Módulo de Comunicação, DeviceNet
• Tensão Nominal de Fornecimento [Us]: 200...240 V - 15...10 %
• Corrente de Saída Nominal: 33,0 A
• Alimentação do Motor kW: 7,5 kW de Trabalho Pesado
• Filtro EMC: Sem Filtro EMC
• Grau de Proteção IP: IP20
• Número de Entrada Digital: 7
• Tipo de Entrada Digital:
  • STO Torque de Segurança Desligado, 24 V CC, Impedância: 1.5 kOhm
  • ED1 ... ED6 Entradas Lógicas, 24 V CC (30 V)
  • DI5 Programáveis como Entrada de Pulso: 0…30 kHz, 24 V CC (30 V)
• Lógica de Entrada Digital:
  • Lógica Positiva (Fonte)
  • Lógica Negativa (Coletor)
• Número de Saída Digital: 3
• Tipo de Saída Digital:
  • Coletor Aberto DQ+ 0…1 kHz 30 V CC 100 mA
  • Coletor Aberto DQ- 0…1 kHz 30 V CC 100 mA
• Número de Entrada Analógica: 3
• Tipo da Entrada Analógica:
  • EA1 Tensão: 0..10 V CC, Impedância: 30 kOhm, Resolução 10 bits
  • EA2 Tensão Diferencial Bipolar: +/- 10 V CC, Impedância: 30 kOhm, Resolução 10 bits
  • EA3 Corrente: 0...20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou outros padrões por configuração), Impedância: 250 Ohm, Resolução 10 bits
• Número de Saída Analógica: 1
• Tipo da Saída Analógica:
  • Corrente Configurável Através de Software AQ1: 0..20 mA Impedância 800 Ohm, Resolução 10 bits
  • Tensão Configurável Através de Software AQ1: 0..10 V CC Impedância 470 Ohm, Resolução 10 bits
• Tipo de Saída de Relé:
  • Lógica do Relé Configurável R1A 1 NA Durabilidade Elétrica 100.000 ciclos
  • Lógica do Relé Configurável R1B 1 NF Durabilidade Elétrica 100.000 ciclos
  • Lógica do Relé Configurável R1C
  • Lógica do Relé Configurável R2A 1 NA Durabilidade Elétrica 100.000 ciclos
  • Lógica do Relé Configurável R2C
• Corrente de Comutação Máxima:
  • Saída de Relé R1A, R1B, R1C Ligar Resistivo Carga, Cos Phi = 1: 3 A a 250 V CA
  • Saída de Relé R1A, R1B, R1C Ligar Resistivo Carga, Cos Phi = 1: 3 A a 30 V CC
  • Saída de Relé R1A, R1B, R1C, R2A, R2C Ligar Indutivo Carga, Cos Phi = 0,4 e L/R = 7 ms: 2 A a 250 V CA
  • Saída de Relé R1A, R1B, R1C, R2A, R2C Ligar Indutivo Carga, Cos Phi = 0,4 e L/R = 7 ms: 2 A a 30 V CC
  • Saída de Relé R2A, R2C Ligar Resistivo Carga, Cos Phi = 1: 5 A a 250 V CA
  • Saída de Relé R2A, R2C Ligar Resistivo Carga, Cos Phi = 1: 5 A a 30 V CC
• Corrente de Comutação Mínima: Saída de Relé R1A, R1B, R1C, R2A, R2C: 5 mA a 24 V CC
• Método de Acesso: Escravo CANopen
• 4 Quadrant Operation Possible: Verdadeiro
• Perfil de Controle de Motor Assíncrono:
  • Relação de Tensão/Frequência, 5 Pontos
  • Controle Vetorial de Fluxo Sem Sensor (Padrão)
  • Relação Tensão/Frequência - Economia de Energia, U/f ao Quadrado
  • Controlo do Vector de Fluxo Sem Sensor - Economia de Energia
  • Relação de Tensão/Frequência, 2 Pontos
• Perfil de Controle de Motor Síncrono: Controle Vetorial Sem Sensor
• Sobretorque Temporário: 170…200% do Torque Nominal do Motor
• Frequência Máxima de Saída: 0,599 kHz
• Rampas de Aceleração e Desaceleração:
  • Linear
  • U
  • S
  • CUS
  • Comutação de Rampa
  • Adaptação em Rampa de Aceleração/Desaceleração
  • Aceleração/Desaceleração Paragem Automática com Injeção DC
• Compensação da Diferença de Velocidade do Motor:
  • Automático Seja Qual For a Carga
  • Ajustável 0..0,300%
  • Não Disponível na Relação de Tensão/Frequência (2 ou 5 Pontos)
• Frequência de Comutação: 2..0,16 kHz Ajustável
• Frequência de Comutação Nominal: 4 kHz
• Frenagem até à Paralisação: Por Injeção CC, Brake Chopper Integrado (Verdadeiro)
• Corrente da Linha: 45,3 A a 200 V (Trabalho Pesado), 38,2 A a 240 V (Trabalho Pesado)
• Corrente Máxima de Entrada: 45,3 A
• Tensão Máxima de Saída: 240 V
• Potência Aparente: 15,9 kVA a 240 V (Trabalho Pesado)
• Frequência da Rede: 50...60 Hz, Tolerância de Frequência da Rede Simétrica Relativa: 5%
• Linha Potencial Isc: 22 kA
• Corrente de Carga de Base em Sobrecarga Elevada: 33,0 A
• Dissipação de Alimentação em W: Ventilador: 293,0 W a 200 V 4 kHz
• Funções de Segurança:
  • Safely Limited Speed (SLS) (Verdadeiro)
  • Safe Stop 1 (SS1) (Verdadeiro)
  • Safe Torque Off (STO) (Verdadeiro)
• Tipo de Proteção:
  • Interrupções da Fase de Entrada: Unidade
  • Sobrecorrente entre Fases de Saída e Terra: Unidade
  • Proteção Contra Sobreaquecimento: Unidade
  • Curto-Circuito entre Fases do Motor: Unidade
  • Proteção Térmica: Unidade
• Largura: 150 mm
• Altura: 232,0 mm
• Profundidade: 178,0 mm
• Peso Líquido: 3,6 kg
• Meio Ambiente:
  • Posição de Operação: Vertical +/- 10 graus
  • Certificações do Produto: CE, ATEX, NOM, GOST, EAC, RCM, KC
• Gravação:
  • CE
  • ATEX
  • UL
  • CSA
  • EAC
  • RCM
• Normas:
  • IEC 61800-5-1
• Compatibilidade Eletromagnética:
  • Teste de Imunidade Contra Descarga Eletrostática Nível 3 conforme IEC 61000-4-2
  • Teste de Imunidade ao Campo Eletromagnético de Radiofrequência com Radiação Nível 3 conforme IEC 61000-4-3
  • Teste de Imunidade Contra Transientes / Rajadas Elétricas Nível 4 conforme IEC 61000-4-4
  • Teste de Imunidade de Radiofrequência Conduzida Nível 3 conforme IEC 61000-4-6
  • Teste de Imunidade Contra Quedas e Interrupções da Tensão conforme IEC 61000-4-11
• Classe de Ambiente (Durante a Operação):
  • Classe 3C3 de acordo com IEC 60721-3-3
  • Classe 3S2 de acordo com IEC 60721-3-3
• Aceleração Máxima sob Impacto de Choque (Durante a Operação): 150 m/s² a 11 ms
• Aceleração Máxima sob Estresse de Vibração (Durante a Operação): 10 m/s² a 13...200 Hz
• Deflexão Máxima sob Carga Vibratória (Durante a Operação): 1.5 mm a 2...13 Hz
• Umidade Relativa Permitida (Durante a Operação):
  • Classe 3K5 de acordo com a norma EN 60721-3
• Volume de Ar de Refrigeração: 60 m³/h
• Categoria de Sobretensão: III
• Retorno de Regulamento: Regulador PID Ajustável
• Precisão da Velocidade: +/- 10% do Deslize Nominal 0,2 Tn a Tn
• Grau de Poluição: 2
• Temperatura Ambiente do Ar para Funcionamento: -10…50 °C Sem Redução de Valor, 50…60 °C com
• Temperatura Ambiente para Armazenamento: -25…70 °C
• Garantia Contratual: 18 meses
