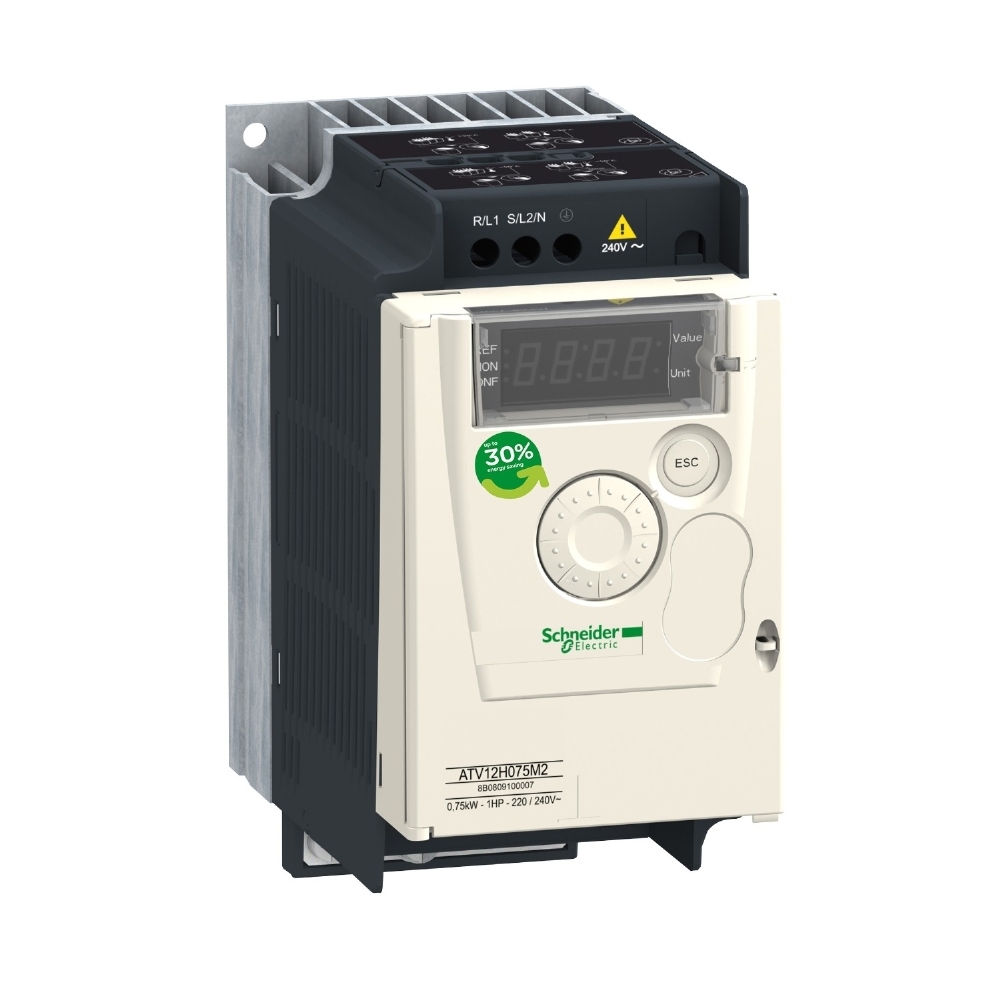

INVERSOR DE FREQUÊNCIA TRIFÁSICO 0,75KW 1CV 220V - SCHNEIDER
O Inversor de Frequência Trifásico 0,75kW 1CV 220V da Schneider é indicado para controle de velocidade de motores em aplicações simples e de pequeno porte, como máquinas comerciais, sistemas HVAC, bombas, esteiras, cancelas e outros equipamentos compatíveis.
Da linha Altivar 12, o modelo possui alimentação trifásica de 200V a 240V, frequência de alimentação de 50/60Hz e potência de motor de 0,75kW, equivalente a 1CV. Conta com corrente de saída nominal de 4,2A, frequência de saída de 0,5Hz a 400Hz e grau de proteção IP20, sendo indicado para montagem em armário ou painel elétrico.
O produto possui formato compacto, parametrização facilitada e comunicação Modbus por conector RJ45. Conta com 4 entradas digitais, 2 saídas digitais, 1 entrada analógica e 1 saída analógica, oferecendo flexibilidade para integração em sistemas de controle e automação.
O inversor Altivar 12 permite controle de motor assíncrono por controle vetorial sem feedback, relação tensão/frequência e relação quadrática, além de frenagem por injeção CC. Suas dimensões são 143 mm de altura, 72 mm de largura e 131,2 mm de profundidade, com peso aproximado de 0,8 kg.
Antes da instalação, recomenda-se verificar a tensão de alimentação, potência do motor, corrente nominal, tipo de aplicação, ventilação do painel, parametrização e esquema elétrico do projeto. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.

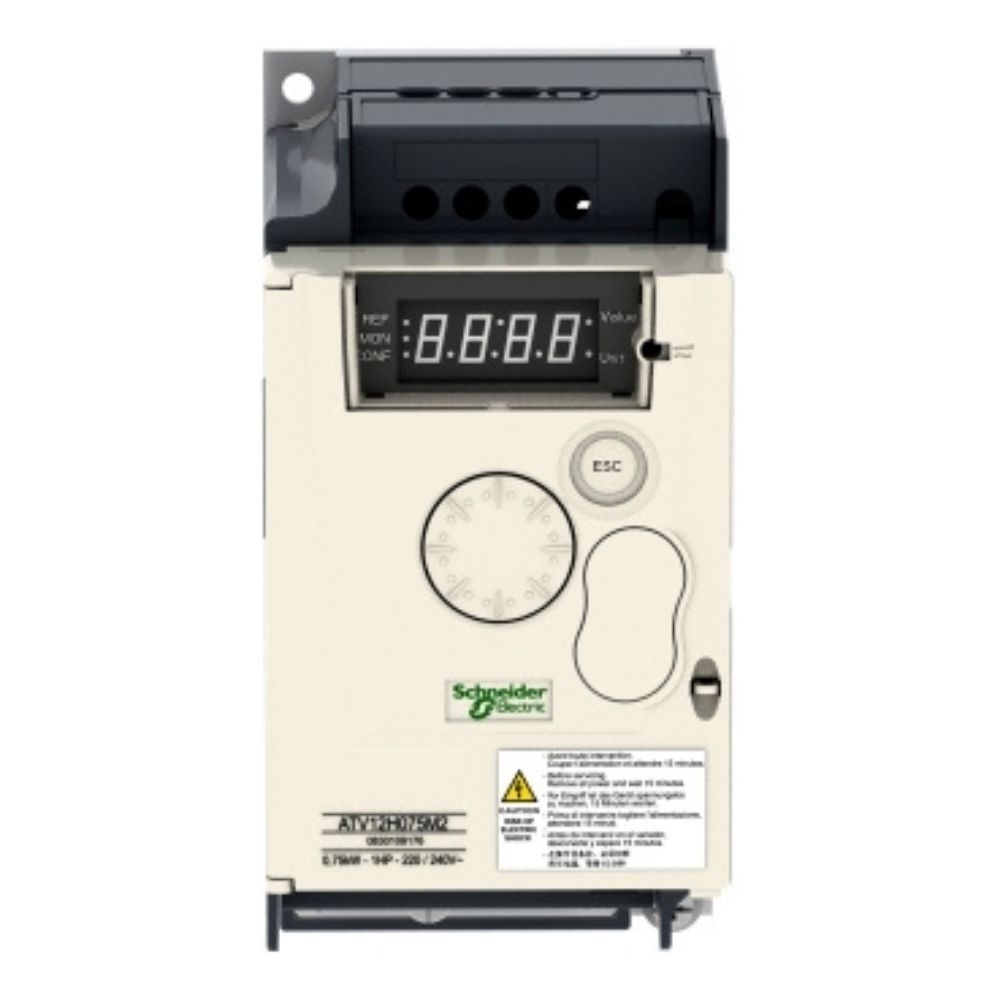

IMAGEM ILUSTRATIVA.
O Inversor de Frequência Trifásico 0,75kW 1CV 220V da Schneider Electric, da linha Altivar 12, é indicado para controle de velocidade e partida de motores em máquinas e aplicações de pequeno porte. O modelo ATV12H075M3 possui alimentação trifásica de 200 a 240V CA, potência de 0,75kW / 1CV e corrente nominal de saída de 4,2A.
Compacto e de fácil parametrização, oferece diferentes funções prontas para uso, comunicação Modbus e perfis de controle para motores assíncronos. As placas eletrônicas possuem revestimento que contribui para maior proteção contra umidade, poeira, agentes químicos e condições ambientais exigentes.
Dimensões
Altura: 143 mm
Largura: 72 mm
Profundidade: 131,2 mm
Peso: 0,8 kg
Características Técnicas
Tipo: Inversor de frequência / acionamento de velocidade variável
Marca: Schneider Electric
Linha: Altivar 12
Modelo: ATV12H075M3
Aplicação específica: Máquinas simples
Potência nominal do motor: 0,75kW
Potência em CV: 1CV
Alimentação: Trifásica
Tensão nominal de alimentação: 200 a 240V CA
Frequência de alimentação: 50/60Hz ±5%
Corrente nominal de saída: 4,2A
Corrente de saída contínua: 4,2A a 4kHz
Tensão máxima de saída: 240V
Potência aparente: 2,2kVA a 240V em trabalho pesado
Frequência de saída: 0,5 a 400Hz
Faixa de velocidade: 1 a 20
Frequência nominal de comutação: 4kHz
Sobretorque temporário: 150% a 170% do torque nominal, conforme calibre do inversor e tipo de motor
Corrente momentânea máxima: 6,3A durante 60 segundos / 6,9A durante 2 segundos em trabalho pesado
Frenagem: Por injeção de corrente contínua
Chopper de frenagem integrado: Não
Filtro EMC: Sem filtro EMC
Grau de proteção: IP20
Modo de montagem: Montagem em armário
Entradas e Saídas
Entradas digitais: 4
Saídas digitais: 2
Entradas analógicas: 1
Saídas analógicas: 1
Resolução da entrada analógica: Conversor A/D de 10 bits
Resolução de frequência no visor: 0,1Hz
Erro de linearidade da entrada analógica: ±0,3% do valor máximo
Constante de tempo para alteração de referência: 20 ms ±1 ms
Comunicação
Protocolo de comunicação: Modbus
Método de acesso: Servidor Modbus serial
Conector: 1 RJ45
Estrutura de transmissão: RTU
Faixa de endereçamento: 1 a 247
Formato de dados: 8 bits, configurável com paridade ímpar, par ou sem paridade
Controle do Motor
Controle vetorial sem realimentação
Controle por relação tensão/frequência (V/f)
Relação quadrática tensão/frequência
Compensação da diferença de velocidade do motor ajustável
Frenagem até a parada por injeção CC
Aplicações Indicadas
Máquinas de pequeno porte
Máquinas comerciais
Bombas
Esteiras transportadoras
Cancelas automáticas
Sistemas HVAC
Ventiladores
Equipamentos industriais
Sistemas de automação
Controle de velocidade de motores trifásicos
Partidas e paradas controladas de motores
Diferenciais
Potência de 0,75kW / 1CV
Alimentação trifásica de 200 a 240V CA
Corrente nominal de saída de 4,2A
Formato compacto
Frequência de saída de até 400Hz
Comunicação Modbus integrada
Conector RJ45
Diversas funções prontas para uso
Fácil parametrização e configuração
Compatível com software SoMove
Controle vetorial sem realimentação
Controle V/f
Sobretorque temporário de até 170%
Frenagem por injeção de corrente contínua
4 entradas digitais e 2 saídas digitais
Entrada e saída analógica
Placas eletrônicas com revestimento de proteção
Linha Altivar 12 Schneider Electric
Garantia
18 meses de garantia conforme o fabricante.
