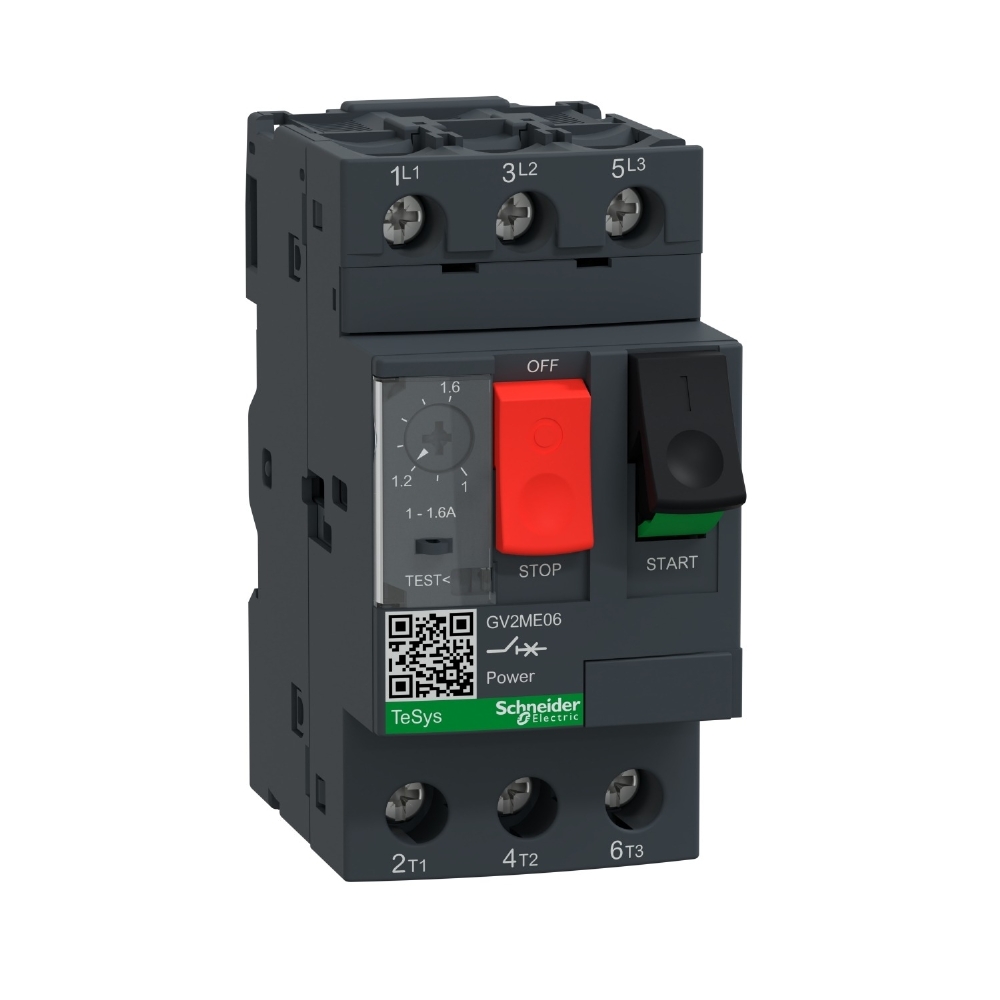

DISJUNTOR TERMOMAGNÉTICO TESYS GV2 1-1,6A - SCHNEIDER
O Disjuntor Termomagnético TeSys GV2 1-1,6A da Schneider é indicado para proteção e controle de motores elétricos, oferecendo uma solução completa contra curto-circuito, sobrecarga e acionamento ON/OFF em aplicações industriais, comerciais e sistemas de automação.
Com 3 polos, corrente nominal de 1,6A e faixa de ajuste de proteção térmica de 1A a 1,6A, o produto é destinado a aplicações de motor trifásico de 0,37kW a 0,55kW em 400V. Possui tecnologia de disparo termomagnético, corrente de disparo magnético de 26,2A e alta capacidade de ruptura Icu de 100kA em 400V.
O modelo TeSys Deca conta com tensão de operação de até 690V, frequência de rede de 50/60Hz e controle por botão não luminoso, permitindo comandos de partida e parada com praticidade. Sua durabilidade mecânica é de 100.000 ciclos, contribuindo para maior confiabilidade em painéis elétricos e sistemas de comando de motores.
O disjuntor motor Schneider possui grau de proteção IP20, resistência ao impacto IK04, conexão por terminais de parafuso e terminais EverLink, que auxiliam em uma ligação elétrica mais segura e duradoura. Pode ser instalado na posição horizontal ou vertical, oferecendo flexibilidade na montagem do painel.
Suas dimensões são 45 mm de largura, 89 mm de altura e 78,5 mm de profundidade, com peso aproximado de 0,26 kg e acabamento em cinza escuro. É uma ótima opção para quem busca disjuntor termomagnético, disjuntor motor TeSys GV2, disjuntor Schneider 1-1,6A, proteção de motor trifásico e componente para painel elétrico.
Antes da instalação, recomenda-se verificar a corrente do motor, potência, tensão, tipo de rede, curva de proteção, esquema elétrico e compatibilidade com o projeto. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.

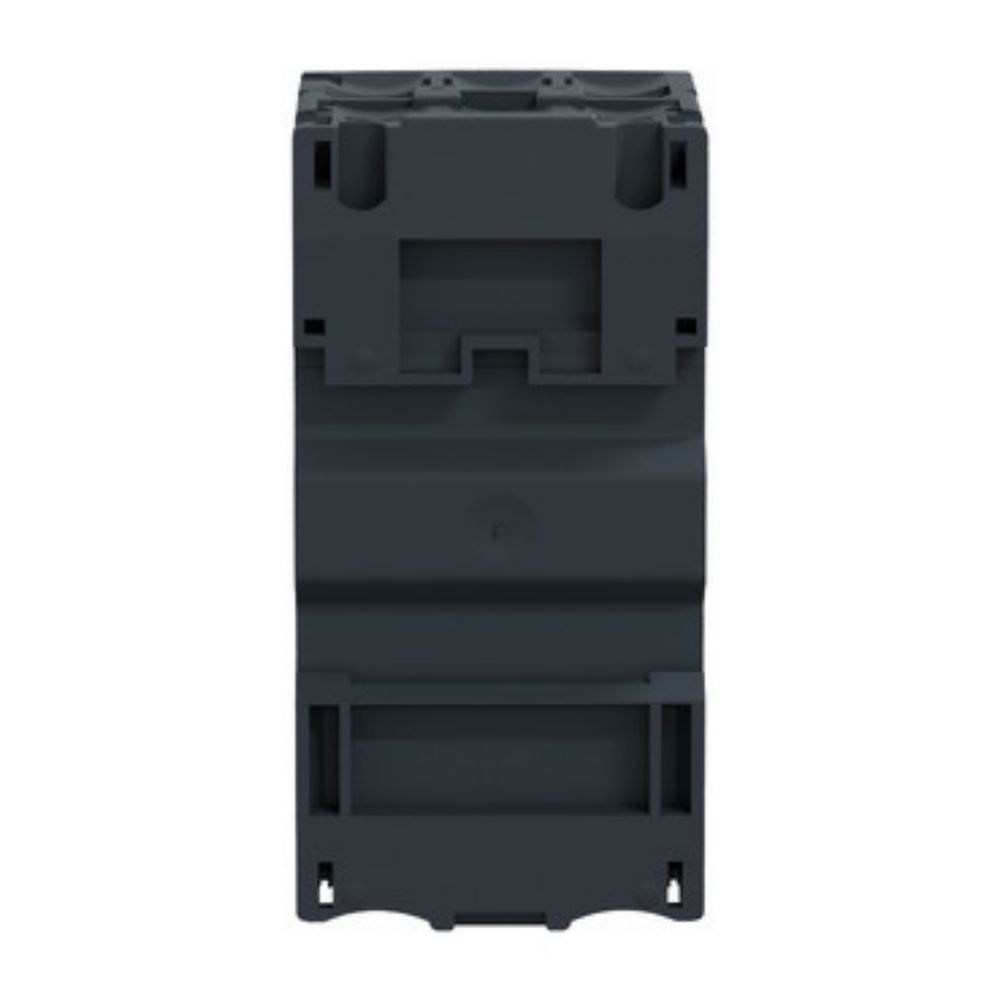

IMAGEM ILUSTRATIVA.
O Disjuntor Termomagnético TeSys GV2 1-1,6A da Schneider Electric é indicado para proteção e comando de motores elétricos, reunindo proteção contra curto-circuito, sobrecarga e controle liga/desliga em um único dispositivo. Com 3 polos e faixa de ajuste térmico de 1 a 1,6A, é indicado para aplicações com motores trifásicos de 0,37 a 0,55kW em 400V.
Pertencente à linha TeSys Deca Frame 2, oferece proteção termomagnética, alta capacidade de interrupção e operação por botão de pressão. Conta ainda com certificações internacionais e recursos desenvolvidos para proporcionar maior confiabilidade, durabilidade e facilidade de instalação e manutenção.
Dimensões
Altura: 89 mm
Largura: 45 mm
Profundidade: 78,5 mm
Peso: 0,26 kg
Características Técnicas
Tipo: Disjuntor motor termomagnético
Marca: Schneider Electric
Linha: TeSys Deca
Família: GV2
Frame: 2
Aplicação: Proteção de motores
Tecnologia da unidade de disparo: Termomagnética
Número de polos: 3P
Corrente nominal: 1,6A
Faixa de ajuste da proteção térmica: 1 a 1,6A
Corrente de disparo magnético: 26,2A
Disparo magnético: 9 x In
Tensão máxima informada: 690V
Tipo de rede: CA
Frequência: 50/60Hz
Aplicação em motor trifásico: 0,37 a 0,55kW em 400V
Capacidade de ruptura Icu: 100kA em 400V
Tipo de controle: Botão não luminoso
Funções: Proteção contra curto-circuito, sobrecarga e comando liga/desliga
Tipo de conexão: Terminais de parafuso
Durabilidade mecânica: 100.000 ciclos
Posição de montagem: Horizontal ou vertical
Cor: Cinza escuro
Grau de proteção: IP20
Resistência ao impacto: IK04
Altitude de funcionamento: Até 2.000 m
Certificações: IEC, UL, CSA, CCC, EAC e Marine
Aplicações Indicadas
Proteção de motores elétricos
Motores trifásicos
Painéis elétricos
Quadros de comando
Máquinas industriais
Sistemas de automação
Partidas e comandos de motores
Instalações comerciais e industriais
Motores de 0,37 a 0,55kW em 400V
Diferenciais
Proteção termomagnética integrada
Proteção contra curto-circuito e sobrecarga
Controle liga/desliga do motor
Faixa de ajuste térmico de 1 a 1,6A
Alta capacidade de ruptura de 100kA em 400V
3 polos
Durabilidade mecânica de 100.000 ciclos
Montagem horizontal ou vertical
Parafusos multi-padrão para facilitar a instalação e operação
Terminais EverLink para conexão elétrica segura e duradoura
Suporte à manutenção por meio do EcoStruxure™ Facility Expert
Certificação multipadrão
Selo Green Premium™
Grau de proteção IP20
Resistência ao impacto IK04
Garantia
18 meses de garantia conforme o fabricante
