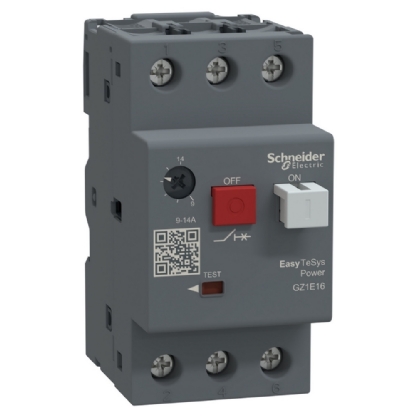

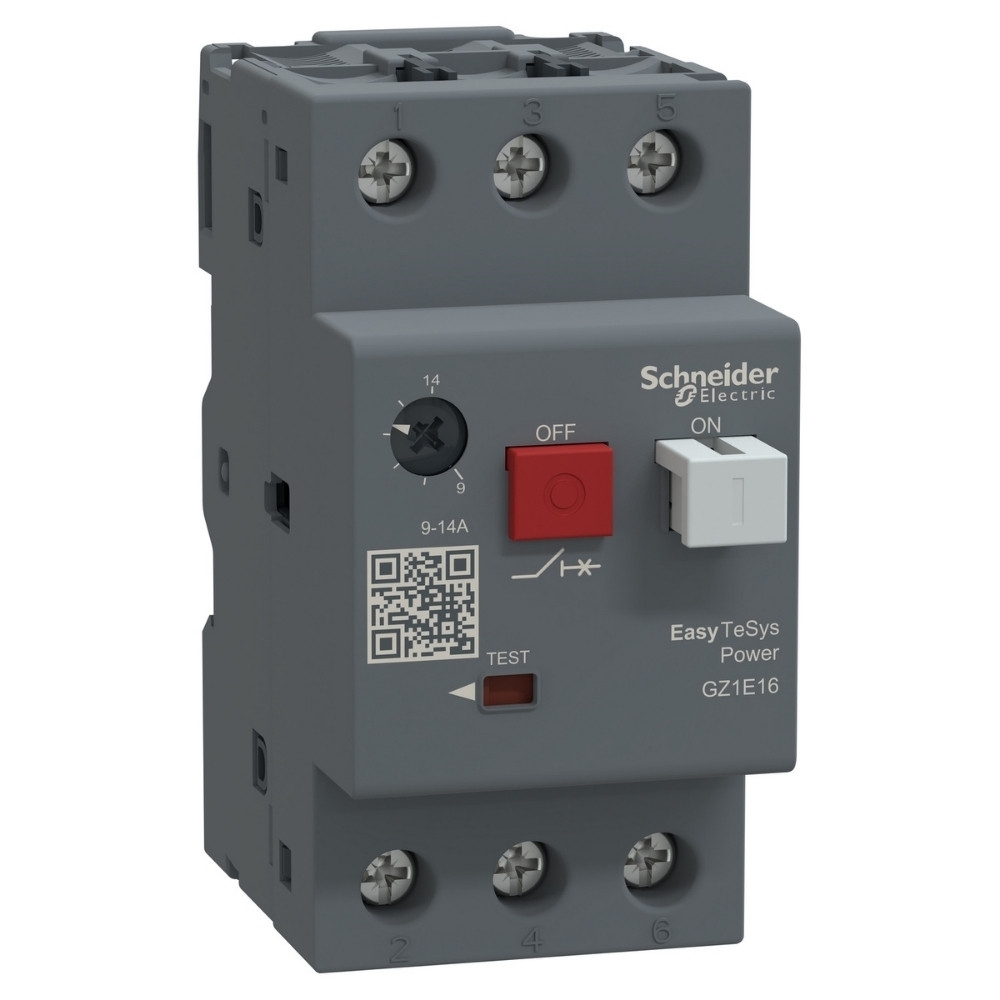

O disjuntor GZ1E da linha Easy TeSys Power é a escolha ideal para proteger motores elétricos contra sobrecarga e curto-circuito com segurança, durabilidade e eficiência. Projetado para aplicações industriais e comerciais exigentes, possui disparo termomagnético ajustável de 9 a 14A, botão de comando por impulso, capacidade de corte elevada (até 100kA) e montagem simplificada. Certificado globalmente e compatível com painéis padrão, é perfeito para proteção de motores até 11kW.

Características Técnicas
• Tipo: Disjuntor motor termomagnético tripolar
• Linha: Easy TeSys Power – Schneider Electric
• Modelo: GZ1E
• Ajuste térmico: 9 a 14A
• Corrente de disparo magnético: 170A
• Tensão de operação: até 690V AC
• Tensão de isolamento: 690V AC
• Tensão suportável de impulso: 6kV
• Categoria de utilização: AC-3
• Frequência: 50/60 Hz
• Capacidade de corte: até 100kA (Icu)

Desempenho e Aplicação
• Aplicação: Proteção de motores elétricos trifásicos
• Potência suportada:
 – 5,5 kW a 400/440V
 – 9 kW a 500V
 – 11 kW a 690V
• Tipo de rede: Corrente alternada
• Controle: Botão de impulsão (ligar/desligar)
• Durabilidade elétrica/mecânica: 100.000 ciclos
• Montagem: Trilho DIN ou parafuso
• Posição de instalação: Qualquer posição

Conexão e Instalação
• Conexão por terminais de parafuso
• Bitolas suportadas:
 – Sólido: 1 a 6 mm²
 – Flexível com ponta: 1 a 4 mm²
 – Flexível sem ponta: 1,5 a 6 mm²
• Torque de aperto padrão
• Modo de fixação: Clipes ou parafusos

Dimensões e Construção
• Altura: 89 mm
• Largura: 44,5 mm
• Profundidade: 78 mm
• Peso: 0,26 kg
• Cor: Cinza RAL 7011
• Grau de proteção: IP20 (painel IP41/IP55 com acessórios)
• Temperatura de operação: -20°C a 60°C
• Temperatura de armazenamento: -40°C a 80°C
• Altitude de funcionamento: até 2000 m
• Material: Termoplástico resistente a altas temperaturas (960°C – norma IEC 60695-2-1)

Certificações e Conformidades
• Normas: IEC 60947-2 / IEC 60947-4-1
• Certificações: CE, CCC, CB, EAC, RoHS, Green Premium
• Conformidade ambiental: TH conforme IEC 60068

Benefícios para Conversão de Vendas
• Alta proteção para motores trifásicos com ajuste térmico preciso
• Ideal para comandos elétricos industriais com botão de operação embutido
• Conformidade com normas internacionais e instalação simplificada
• Produto de pronta entrega com garantia de 18 meses do fornecedor
• Compatível com sistemas de automação e painéis Schneider
