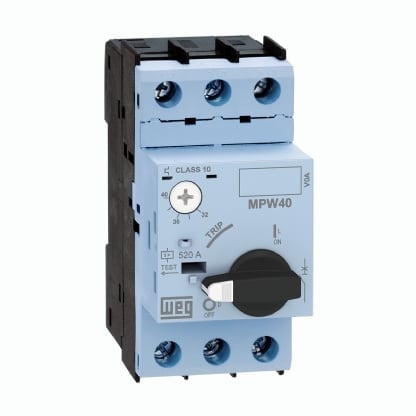

Proteger os motores elétricos e as instalações associadas é uma preocupação primordial no mundo industrial moderno. O Disjuntor Motor 3 Polos 25/32A da WEG, parte da série MPW, é um componente essencial para assegurar essa proteção, garantindo operações seguras e eficientes.

Características Principais:

Compacto e Eficiente: Os disjuntores-motores MPW são projetados para serem compactos, mas ainda assim oferecem uma capacidade excepcional, lidando com motores elétricos de até 100A.
Alta Capacidade de Interrupção: A capacidade de interromper correntes em situações de curto-circuito é crucial. Este disjuntor está preparado para enfrentar instalações com altos níveis de corrente de curto-circuito, proporcionando tranquilidade em qualquer situação.
Dupla Proteção: Com disparadores térmicos ajustáveis, ele protege contra sobrecargas e é sensível à falta de fase. O mecanismo magnético está calibrado para atuar em situações de curto-circuito, garantindo a integridade do circuito e do motor.
Opções de Acionamento: Dependendo das necessidades específicas, os operadores podem optar por versões com botões (MPW12/18) ou acionamento rotativo (MPW40/80/100). A indicação "Trip" na versão com manopla rotativa facilita a identificação do estado do disjuntor em um piscar de olhos.
Segurança Adicional: Para manutenções ou períodos de inatividade, o disjuntor pode ser bloqueado na posição "desligado" com um cadeado. Essa característica assegura que não ocorram operações indesejadas ou acidentais, reforçando a segurança da equipe de manutenção.

Características:

1. Especificações Gerais:

Referência: MPW40
Corrente Nominal Máxima (Ie): 40 A
Faixa de Ajuste da Corrente: 25-32 A
Número de Polos: 3
Tensão de Trabalho (Ue): 690 V
Frequência de Trabalho: 50/60 Hz
Tensão de Isolação (Ui): 690 V
Tensão de Impulso Nominal Suportável (Uimp): 6 kV

2. Características Técnicas:

Categoria de Utilização - IEC 60 947-2: A (Disjuntor-motor)
Categoria de Utilização - IEC 60 947-4-1: AC-3 (Partida de Motores)
Teste de Trip: Sim
Proteção de Sobrecarga: Sim
Sensibilidade à Falta de Fase: Sim
Indicação de Trip: Sim
Classe de Disparo: 10
Máxima Frequência de Manobra: 15 manobras/h

3. Dimensões e Peso:

Altura: 97 mm
Largura: 45 mm
Profundidade: 98 mm
Peso Bruto: 0,36 kg

4. Características Adicionais:

Os disjuntores-motores MPW são soluções compactas para partida e proteção de motores elétricos até 100A.
Possui alta capacidade de interrupção, adaptável a instalações com altos níveis de corrente de curto-circuito.
Proteção completa ao circuito elétrico e motor por meio de seus disparadores térmico e magnético.
Variações disponíveis com acionamento por botões (MPW18) ou rotativo (MPW40/80/100).
Bloqueio com cadeado na posição "desligado" para segurança em manutenções.
Disparadores magnéticos garantem proteção contra curto-circuito.
Disparador térmico ajustável oferece proteção contra sobrecargas e falta de fase.
Fixação flexível, seja em trilho DIN 35mm ou com parafusos usando adaptador PLMP.
Conectores Trifásicos ECCMP permitem acoplamento direto com minicontatores e contatores específicos.
