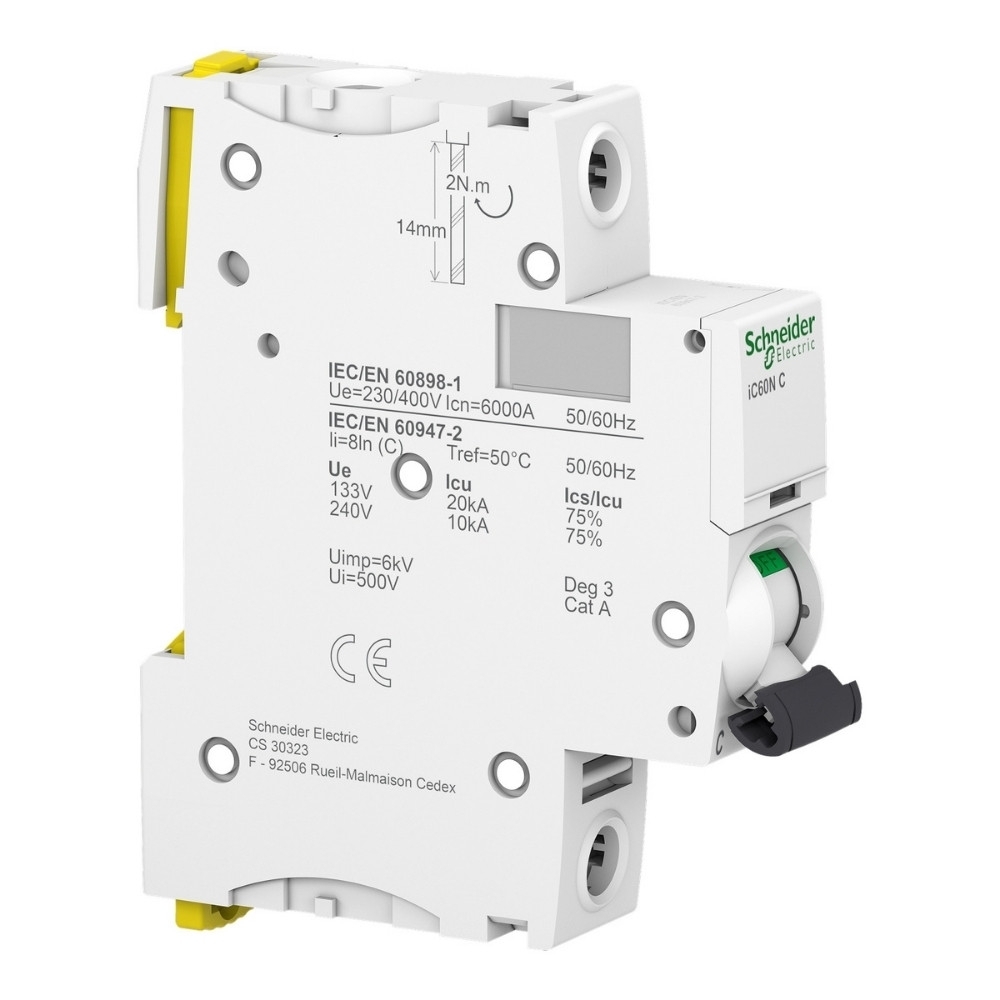

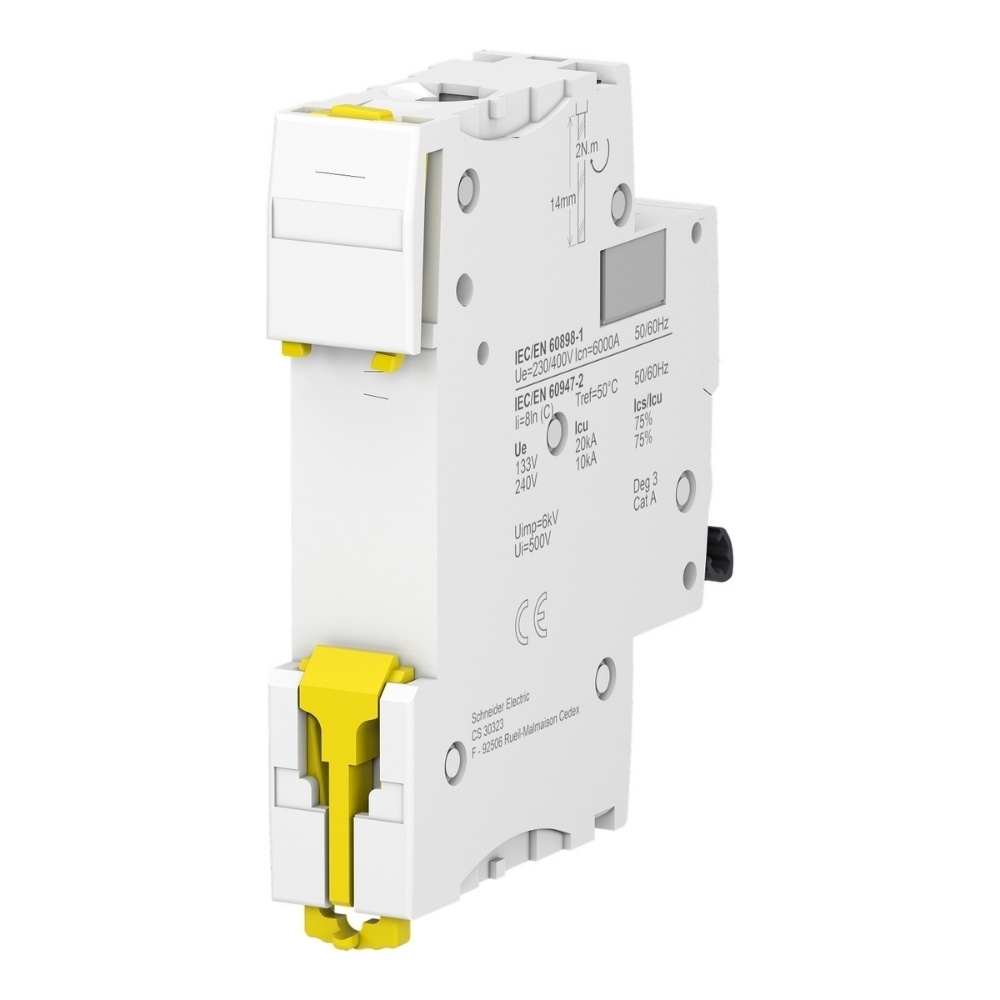

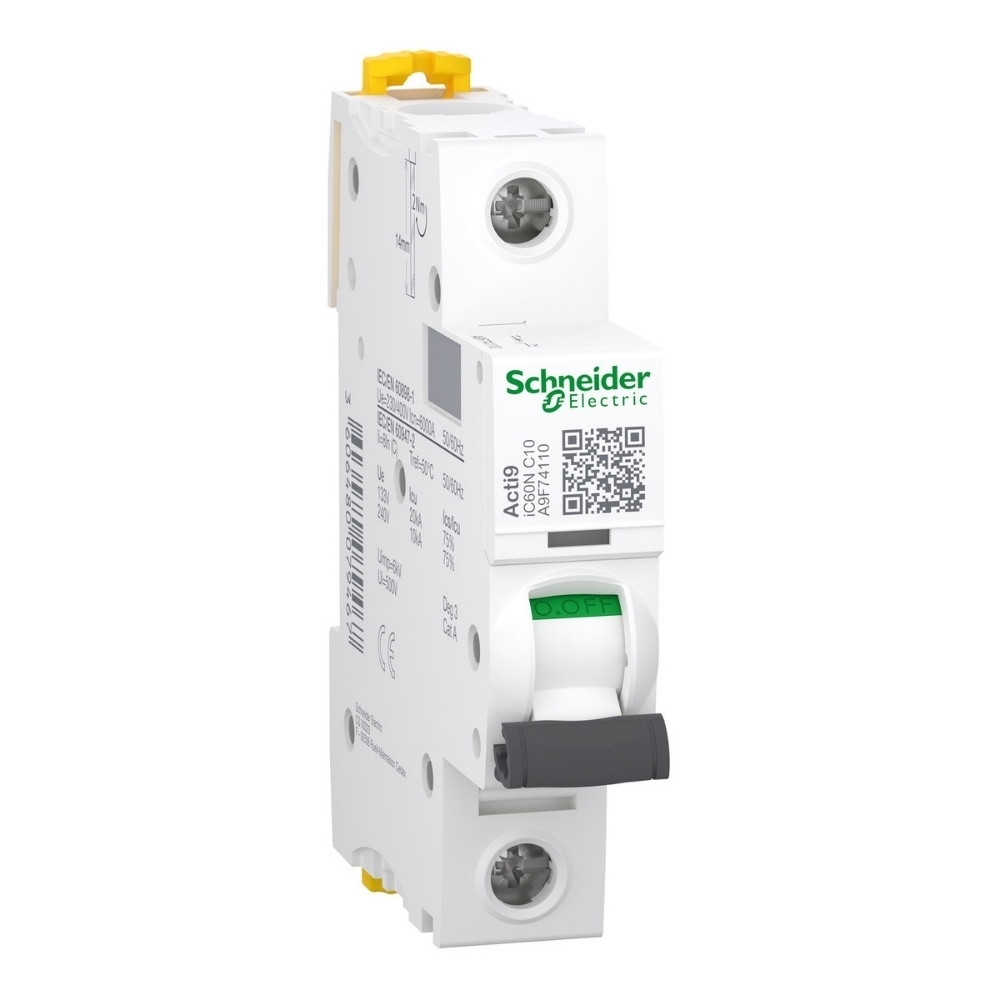

DISJUNTOR DIN 1P 10A 230V CURVA C ACTI9 - SCHNEIDER
O disjuntor DIN 1P 10A curva C Acti9 Schneider é um dispositivo de proteção elétrica projetado para proteger circuitos contra sobrecargas e curtos-circuitos, oferecendo alta confiabilidade e segurança em instalações residenciais, comerciais e industriais. Pertencente à linha Acti9 iC60, é indicado para quadros de distribuição e sistemas que exigem desempenho constante e longa vida útil.
Possui 1 polo protegido, corrente nominal de 10A, curva de disparo tipo C e tecnologia termomagnética, garantindo resposta rápida e eficiente em falhas elétricas. Conta com capacidade de interrupção de até 10kA em 220/240V, indicador visual de disparo (Visitrip), alavanca articulada e montagem em trilho DIN, facilitando a instalação e manutenção. Sua construção robusta proporciona grau de proteção IP20, classe de limitação 3 e elevada resistência a variações de temperatura e umidade, assegurando durabilidade e proteção contínua do sistema elétrico.
IMAGEM ILUSTRATIVA
DISJUNTOR DIN 1P 10A 230V CURVA C ACTI9 – SCHNEIDER
O Disjuntor Schneider Acti9 iC60N 10A Curva C é um dispositivo de proteção modular desenvolvido para proteger circuitos elétricos contra sobrecargas e curtos-circuitos, garantindo maior segurança e confiabilidade em instalações residenciais, comerciais e industriais. Possui tecnologia de fechamento rápido que aumenta a vida útil do equipamento e sistema de indicação visual de falha VisiTrip, facilitando a identificação de disparos.
Indicado para aplicações em quadros de distribuição, oferece instalação simples em trilho DIN e excelente desempenho elétrico conforme normas internacionais.
Contém
01 Disjuntor Schneider Acti9 iC60N
Características Técnicas
• Marca: Schneider Electric
• Linha: Acti 9
• Modelo: Acti9 iC60N – A9F74110
• Tipo de Produto: Disjuntor Modular
• Polos: 1P
• Corrente Nominal (In): 10 A
• Curva de Disparo: C
• Tecnologia de Disparo: Termomagnético
• Tensão Nominal de Isolamento (Ui): 500 V CA
• Tensão Suportável de Impulso (Uimp): 6 kV
• Frequência: 50/60 Hz
• Capacidade de Interrupção: até 10 kA em 220/240 V CA
• Limite de Disparo Magnético: 8 x In ± 20%
• Classe de Limitação: 3
• Categoria de Uso: Categoria A – EN/IEC 60947-2
• Indicação de Posição do Contato: Sim
• Sinalização Local: Indicador de disparo (VisiTrip)
• Tipo de Controle: Alavanca articulada
• Modo de Montagem: Fixo em Trilho DIN 35 mm
• Conexão: Superior ou inferior
• Comprimento de Decapagem do Fio: 14 mm
• Torque de Aperto: 2 N.m
• Proteção Diferencial: Não possui
• Grau de Proteção: IP20
• Grau de Poluição: 3
• Categoria de Sobretensão: IV
• Temperatura de Operação: -35 °C a +70 °C
• Temperatura de Armazenamento: -40 °C a +85 °C
• Altitude de Operação: até 2.000 m
• Umidade Relativa: 95% a 55 °C
Benefícios
• Proteção eficiente contra sobrecarga e curto-circuito
• Tecnologia de fechamento rápido que aumenta a durabilidade
• Indicador visual de falha (VisiTrip)
• Instalação simples em trilho DIN
• Alta confiabilidade para quadros de distribuição
• Conformidade com normas internacionais IEC
Garantia: 18 meses conforme fabricante.
