DISJUNTOR CAIXA MOLDADA TRIPOLAR FIXO/AJUSTÁVEL 630A DL630-X - SOPRANO
O Disjuntor em Caixa Moldada Tripolar 630A DL630-X da Soprano é indicado para proteção de instalações elétricas industriais que operam com correntes elevadas, oferecendo robustez e segurança para circuitos de maior porte.
O modelo possui corrente nominal de 630A, configuração tripolar e sistema de disparo com proteção térmica fixa e proteção magnética ajustável. Essa característica permite atuação contra sobrecargas e possibilita ajuste da proteção magnética conforme as condições previstas para a instalação.
Possui tensão de isolamento de 690Vca e pertence à linha DL630-X da Soprano, desenvolvida para aplicações que exigem elevada capacidade de interrupção e proteção de instalações industriais.
Suas dimensões são de 212mm de largura, 277mm de altura e 144mm de profundidade. A largura máxima indicada para o barramento é de 44mm.
Antes da instalação, recomenda-se verificar a corrente do circuito, a tensão da rede, o dimensionamento dos condutores e barramentos e realizar corretamente o ajuste da proteção magnética. A instalação deve ser realizada por profissional habilitado, respeitando as especificações técnicas e normas aplicáveis.

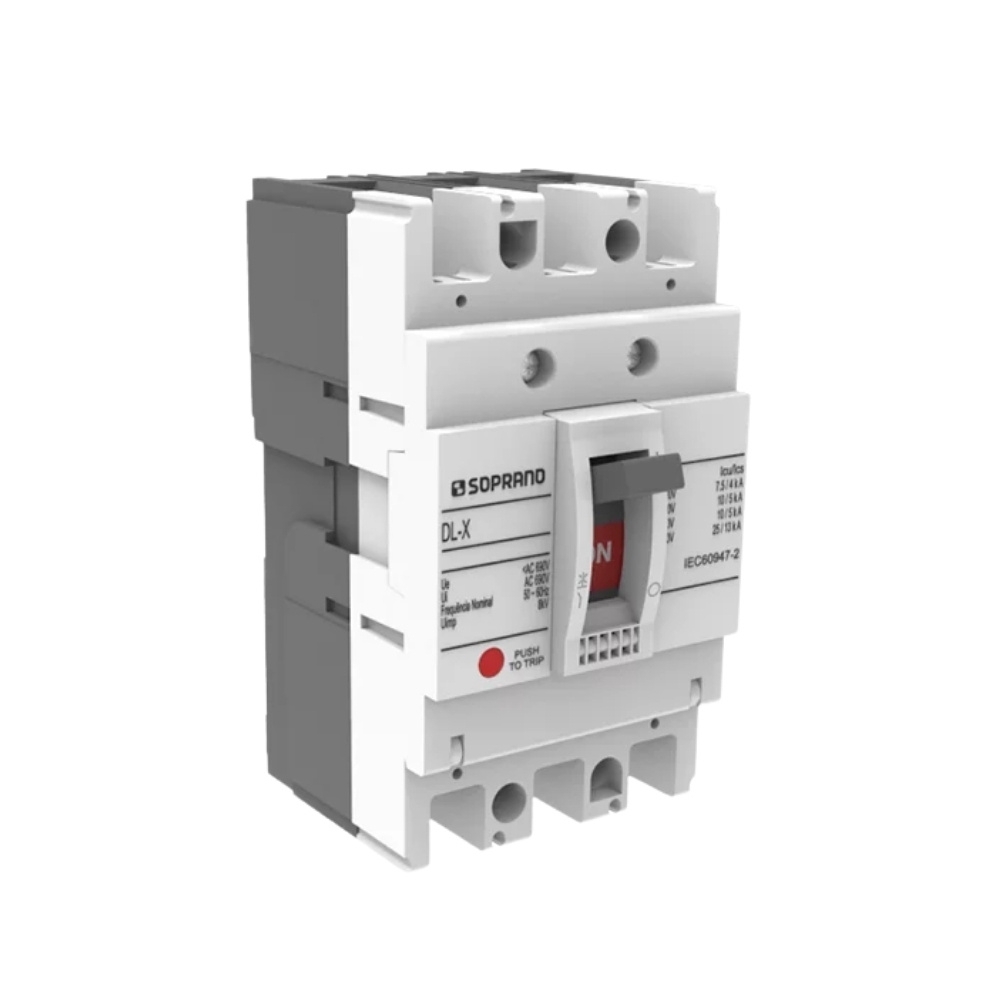

IMAGEM ILUSTRATIVA
O Disjuntor em Caixa Moldada DL630-X da Soprano é indicado para proteção de instalações elétricas de alta corrente contra sobrecargas e curtos-circuitos. Com corrente nominal de 630A e configuração tripolar, é uma solução robusta para aplicações industriais e sistemas de distribuição elétrica de maior porte.
Possui disparador térmico fixo e magnético ajustável, permitindo uma proteção adequada para circuitos que exigem elevada capacidade de corrente. Sua tensão de isolamento é de 690V CA.

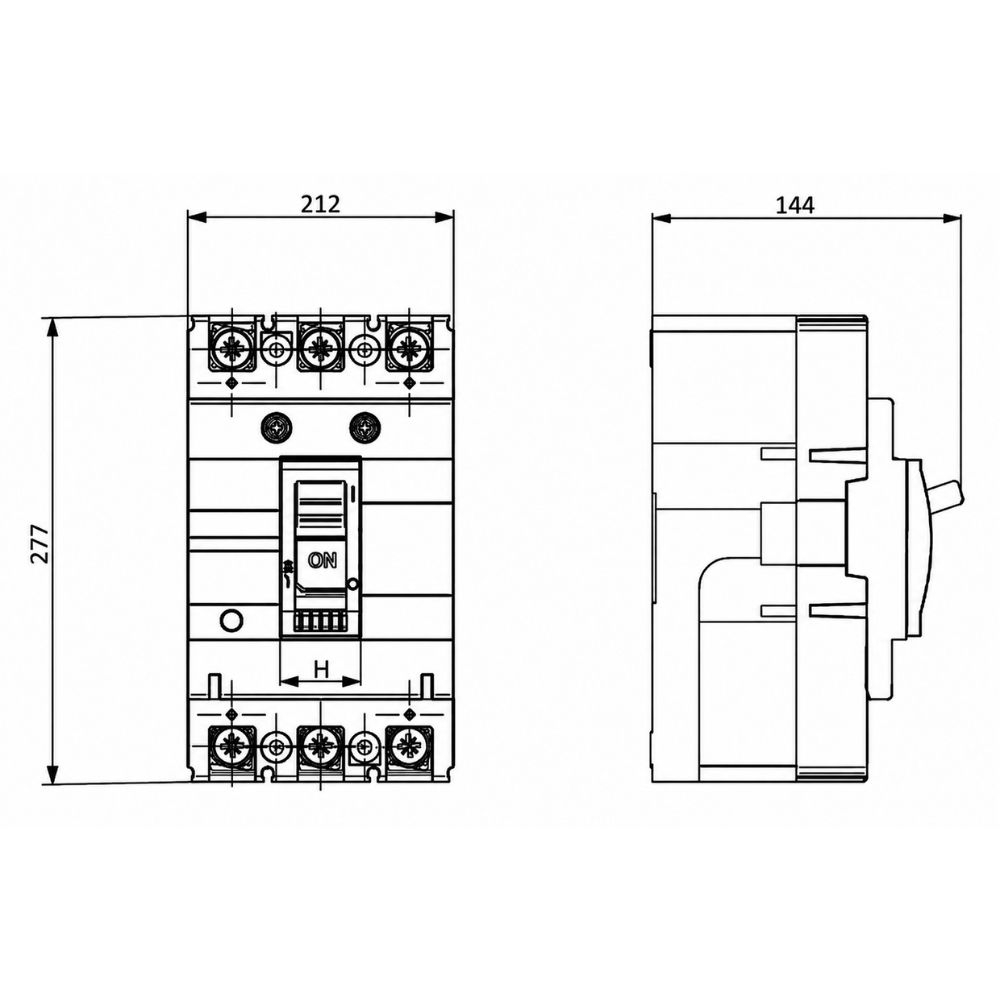

Dimensões
Largura: 212 mm
Altura: 277 mm
Profundidade: 144 mm
Largura máxima do barramento: 44 mm
Características Técnicas
Marca: Soprano
Linha/Modelo: DL630-X
Tipo: Disjuntor em caixa moldada
Número de polos: 3 polos / Tripolar
Corrente nominal: 630A
Tensão de isolamento (Ui): 690V CA
Disparador térmico: Fixo
Disparador magnético: Ajustável
Configuração: Fixo/Ajustável
Aplicação: Proteção de instalações elétricas de alta corrente
Aplicações Indicadas
Painéis elétricos industriais
Quadros gerais de distribuição
Instalações industriais de grande porte
Máquinas e equipamentos industriais
Circuitos elétricos de alta corrente
Sistemas de distribuição e proteção elétrica
Diferenciais
Corrente nominal de 630A
Configuração tripolar
Disparador térmico fixo
Disparador magnético ajustável
Tensão de isolamento de 690V CA
Construção robusta em caixa moldada
Proteção contra sobrecargas e curtos-circuitos
Indicado para instalações elétricas de alta potência
Garantia
Garantia de 90 dias, conforme o fabricante.
Todas as medidas estão expressas em milímetros (mm).
