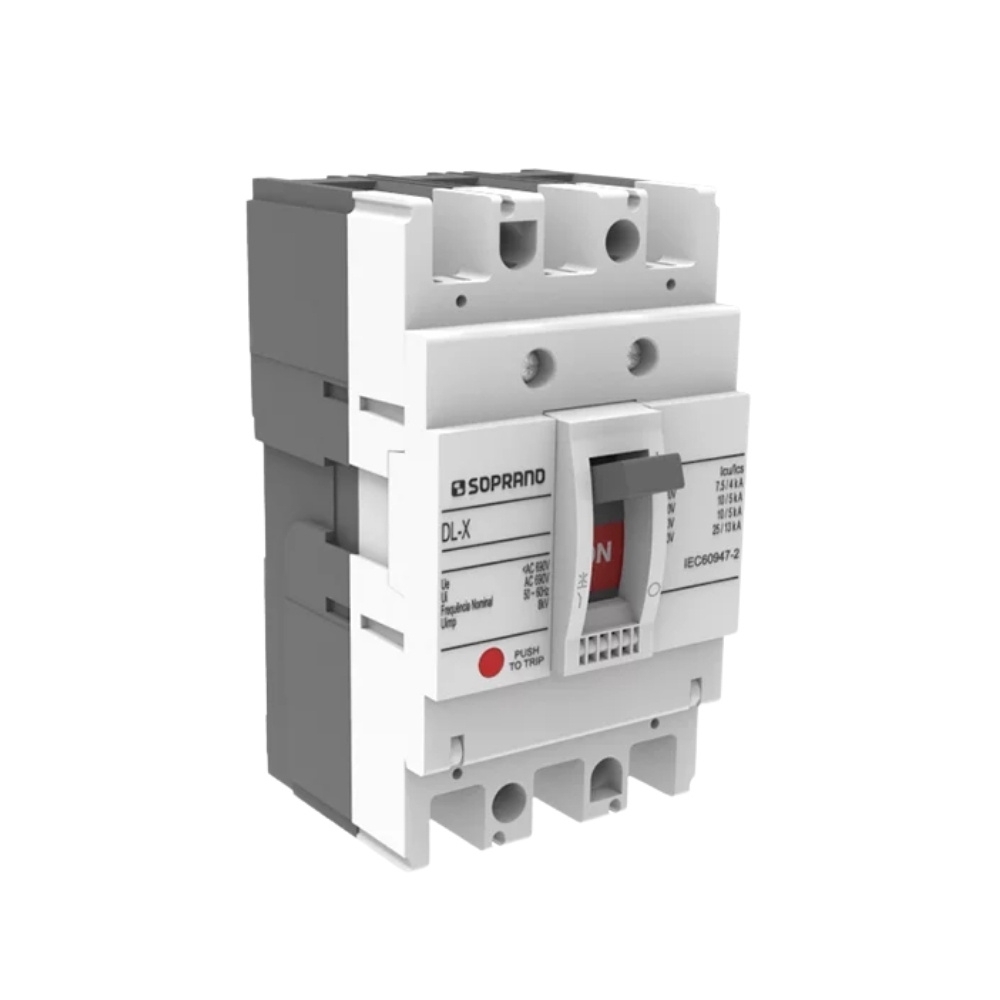

DISJUNTOR CAIXA MOLDADA TRIPOLAR FIXO/AJUSTÁVEL 500A DL630-X - SOPRANO
O Disjuntor em Caixa Moldada Tripolar 500A DL630-X da Soprano é indicado para proteção de instalações elétricas industriais que operam com correntes elevadas, oferecendo robustez, segurança e elevada capacidade de interrupção.
O modelo possui corrente nominal de 500A, configuração tripolar e disparador magnético ajustável, permitindo adequar a atuação da proteção conforme as características da instalação e do circuito protegido.
Possui tensão de isolamento Ui de 690Vca e capacidade máxima de interrupção Icu de 10kA em 690Vca. Conta com 3 polos e atende à norma IEC 60947-2, sendo indicado para aplicações industriais compatíveis com suas características elétricas.
Suas dimensões são de 212mm de largura, 277mm de altura e 144mm de profundidade. A largura máxima indicada para o barramento é de 44mm.
Antes da instalação, recomenda-se verificar a corrente do circuito, a tensão da rede, o dimensionamento dos condutores e barramentos e realizar corretamente o ajuste da proteção. A instalação deve ser realizada por profissional habilitado, respeitando as especificações técnicas e normas aplicáveis.
Garantia de 90 dias, conforme o fabricante.
IMAGEM ILUSTRATIVA
O Disjuntor em Caixa Moldada DL630-X da Soprano é indicado para proteção de instalações elétricas de alta corrente contra sobrecargas e curtos-circuitos. Com corrente nominal de 500A e configuração tripolar, é uma solução robusta para aplicações industriais e sistemas de distribuição elétrica de grande porte.
Possui disparador magnético ajustável, tensão de isolamento de 690V CA e capacidade de interrupção de 10kA em 690V CA, proporcionando maior segurança e flexibilidade na proteção dos circuitos.

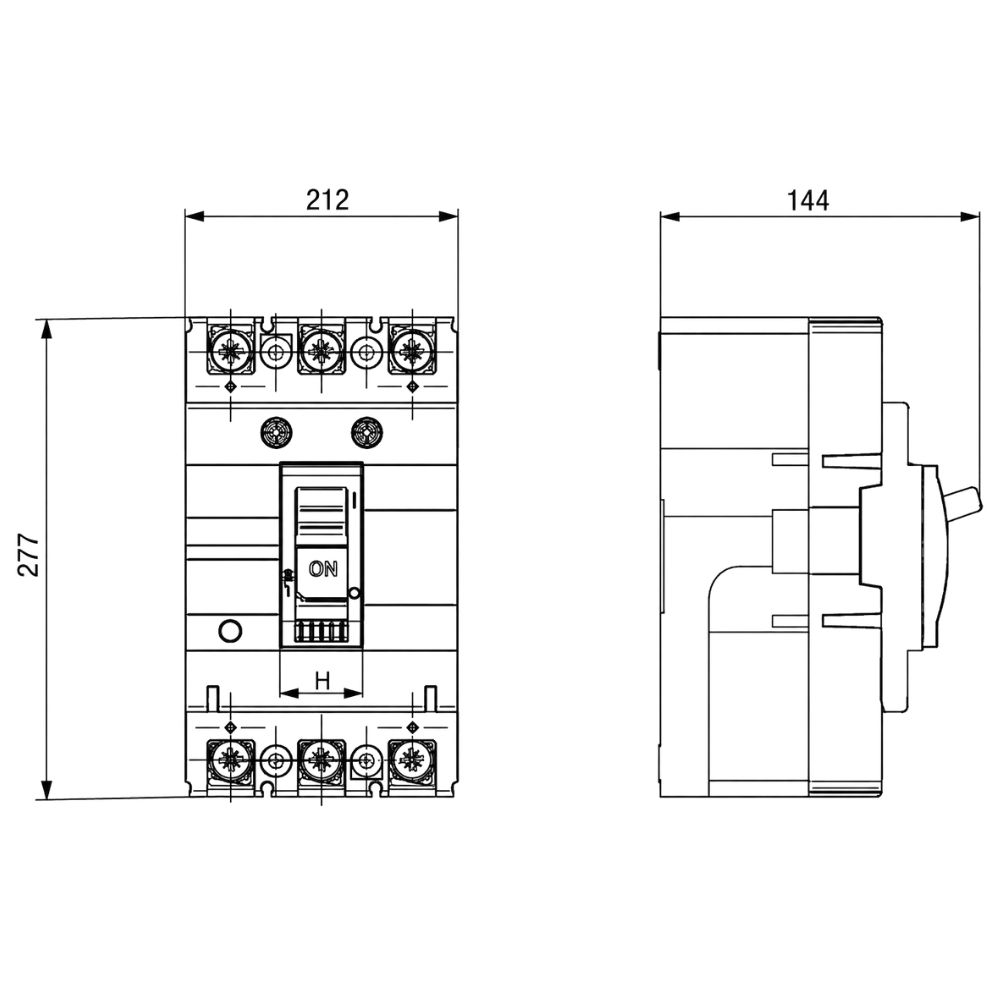

Dimensões
Largura: 212 mm
Altura: 277 mm
Profundidade: 144 mm
Largura máxima do barramento: 44 mm
Características Técnicas
Marca: Soprano
Linha/Modelo: DL630-X
Tipo: Disjuntor em caixa moldada
Número de polos: 3 polos / Tripolar
Corrente nominal: 500A
Tensão de isolamento (Ui): 690V CA
Disparador magnético: Ajustável
Configuração: Fixo/Ajustável
Capacidade máxima de interrupção (Icu): 10kA em 690V CA
Caixa: 02
Norma: IEC 60947-2
Aplicação: Proteção de instalações elétricas de alta corrente
Aplicações Indicadas
Painéis elétricos industriais
Quadros gerais de distribuição
Instalações industriais de grande porte
Máquinas e equipamentos industriais
Circuitos elétricos de alta corrente
Sistemas de distribuição e proteção elétrica
Diferenciais
Corrente nominal de 500A
Configuração tripolar
Disparador magnético ajustável
Tensão de isolamento de 690V CA
Capacidade de interrupção de 10kA em 690V CA
Construção robusta em caixa moldada
Proteção contra sobrecargas e curtos-circuitos
Atende à norma IEC 60947-2
Garantia
Garantia de 90 dias, conforme o fabricante.
Todas as medidas estão expressas em milímetros (mm).
