DISJUNTOR CAIXA MOLDADA TRIPOLAR FIXO/AJUSTÁVEL 450A DL630-X - SOPRANO
O Disjuntor em Caixa Moldada Tripolar 450A DL630-X da Soprano é indicado para proteção de instalações elétricas industriais que operam com correntes elevadas, proporcionando segurança e confiabilidade em circuitos de maior porte.
O modelo possui corrente nominal de 450A, configuração tripolar e disparador de sobrecorrente com proteção térmica fixa e proteção magnética ajustável. Essa configuração permite proteção contra sobrecargas e possibilita o ajuste da atuação magnética de acordo com as características da instalação.
Possui tensão de isolamento Ui de 690Vca e número de polos igual a 3. O produto atende à norma IEC 60947-2, sendo desenvolvido para aplicações compatíveis com suas características elétricas e com elevada capacidade de interrupção.
Suas dimensões são de 212mm de largura, 277mm de altura e 144mm de profundidade. A largura máxima indicada para o barramento é de 44mm.
Antes da instalação, recomenda-se verificar a corrente do circuito, a tensão da rede, o dimensionamento dos condutores e barramentos e realizar corretamente o ajuste da proteção magnética. A instalação deve ser realizada por profissional habilitado, respeitando as especificações técnicas e normas aplicáveis.
Garantia de 90 dias, conforme o fabricante.

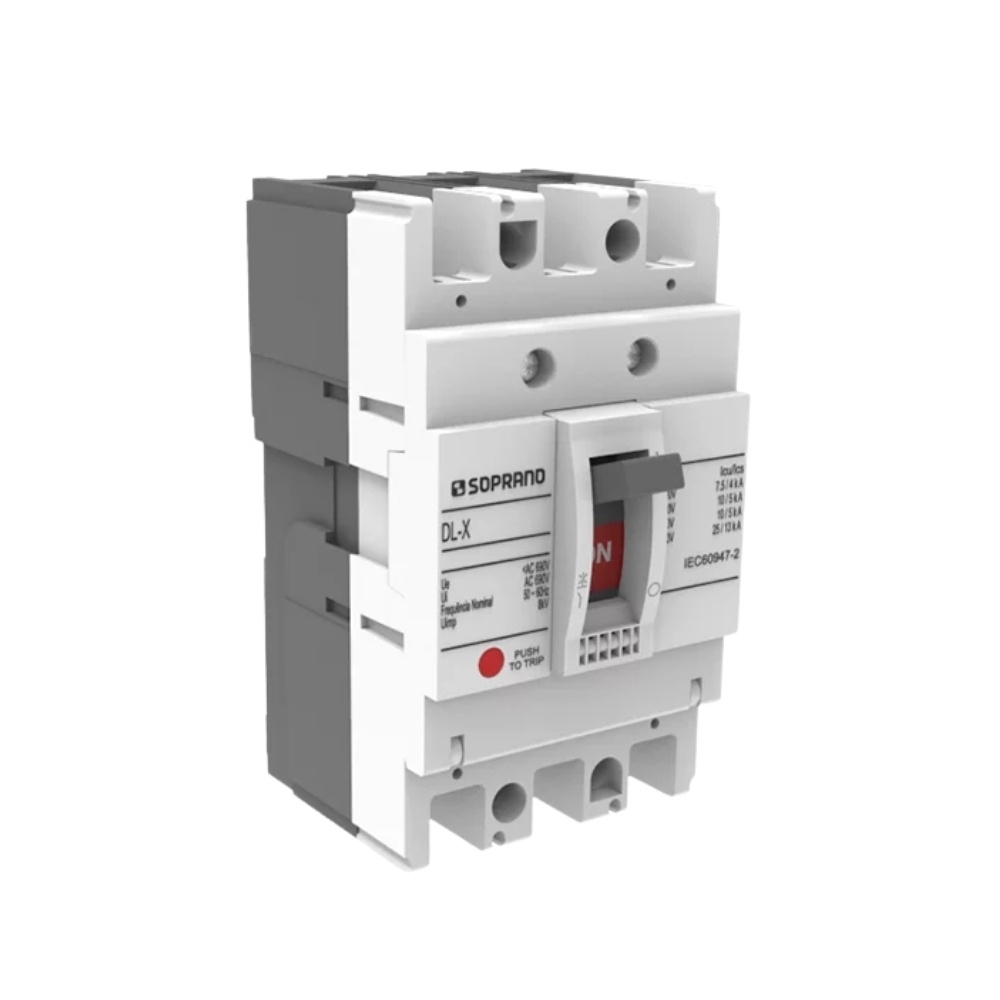

IMAGEM ILUSTRATIVA
O Disjuntor em Caixa Moldada DL630-X da Soprano é desenvolvido para proteção de instalações elétricas de alta corrente contra sobrecargas e curtos-circuitos. Possui corrente nominal de 450A, configuração tripolar e sistema de disparo térmico fixo com magnético ajustável.
Com tensão de isolamento de 690V CA e construção robusta, é indicado para aplicações industriais e sistemas de distribuição elétrica de grande porte, atendendo à norma IEC 60947-2.

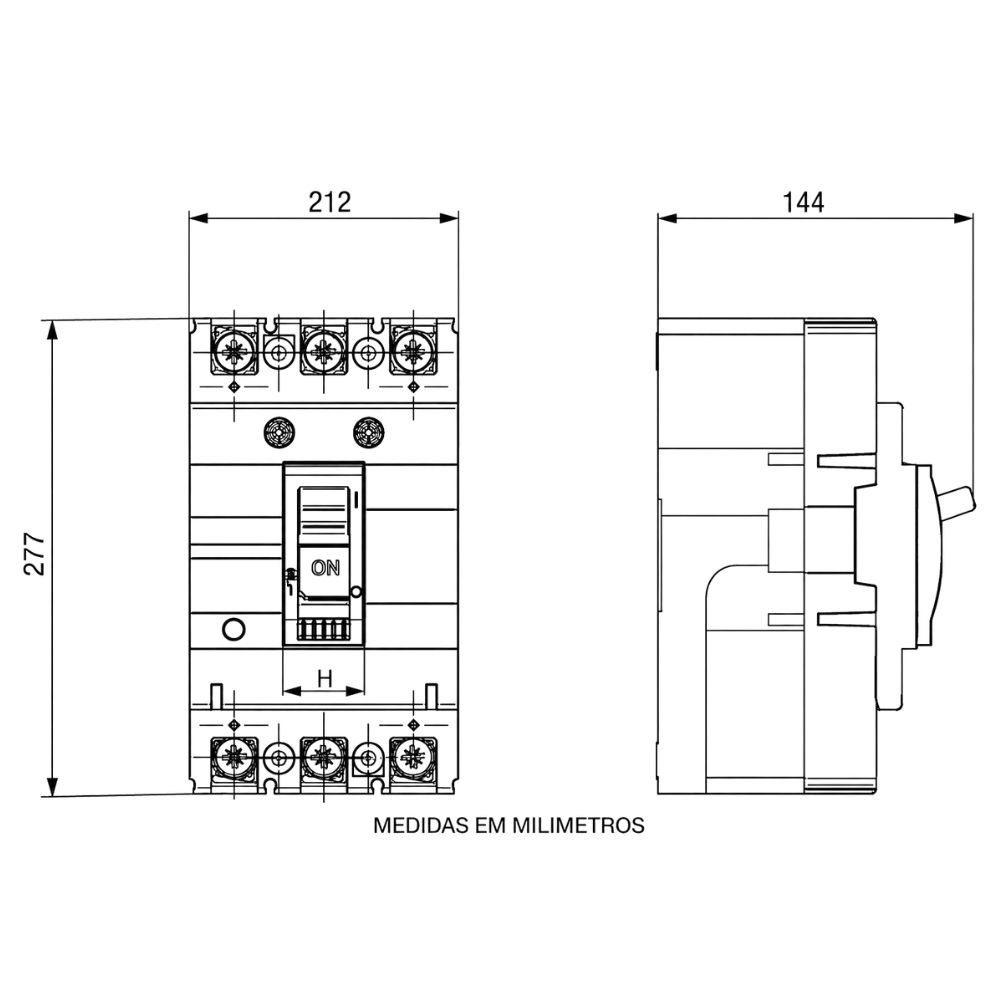

Dimensões
Largura: 212 mm
Altura: 277 mm
Profundidade: 144 mm
Largura máxima do barramento: 44 mm
Características Técnicas
Marca: Soprano
Linha/Modelo: DL630-X
Tipo: Disjuntor em caixa moldada
Número de polos: 3 / Tripolar
Corrente nominal: 450A
Tensão de isolamento (Ui): 690V CA
Disparador térmico: Fixo
Disparador magnético: Ajustável
Configuração: Fixo/Ajustável
Norma: IEC 60947-2
Aplicações Indicadas
Painéis elétricos industriais
Quadros gerais de distribuição
Máquinas e equipamentos de grande porte
Instalações industriais
Circuitos de alta corrente
Diferenciais
Disparador magnético ajustável
Proteção termomagnética
Construção robusta em caixa moldada
Adequado para sistemas elétricos de alta corrente
Conformidade com a norma IEC 60947-2
Garantia
Garantia de 90 dias, conforme o fabricante.
Todas as medidas estão expressas em milímetros (mm)
