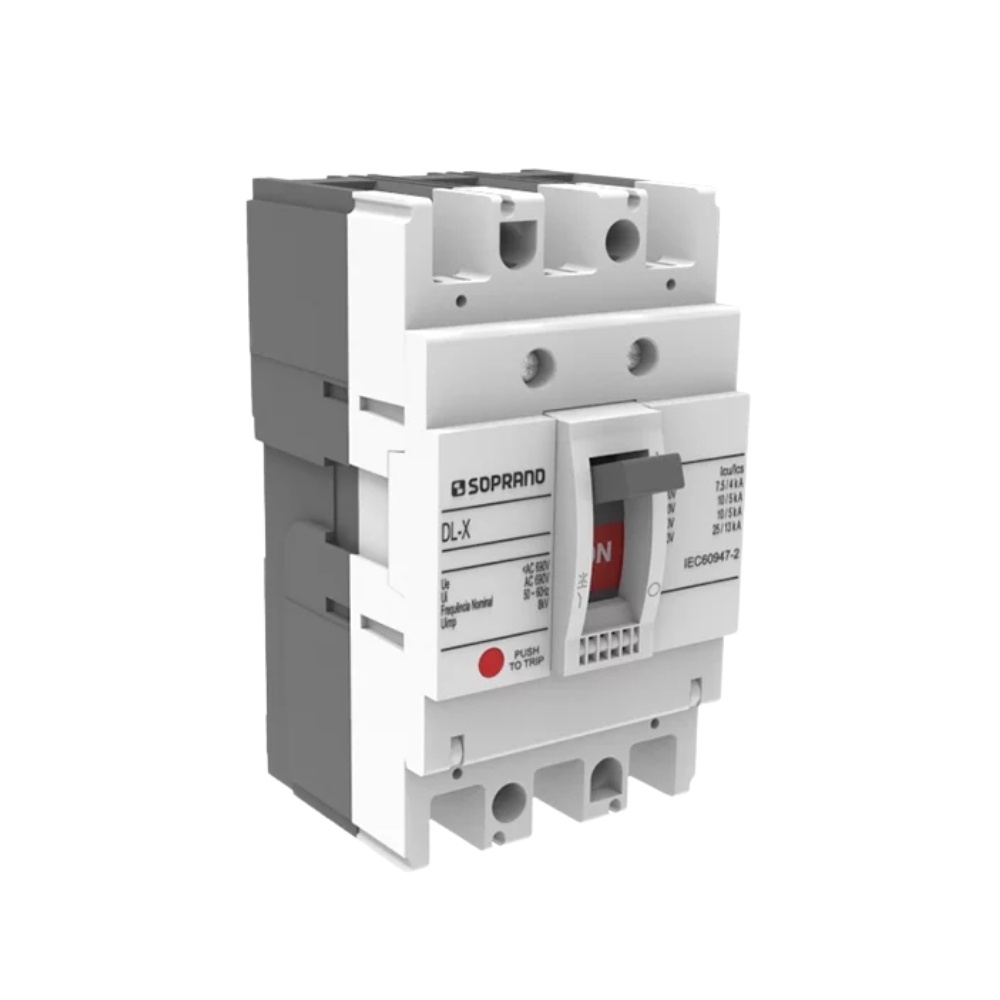

DISJUNTOR CAIXA MOLDADA TRIPOLAR FIXO 160A DL250-X - SOPRANO
O Disjuntor em Caixa Moldada Tripolar Fixo 160A DL250-X da Soprano é indicado para proteção de instalações elétricas que operam com correntes elevadas, oferecendo segurança e confiabilidade contra sobrecorrentes e curtos-circuitos.
O modelo possui corrente nominal de 160A, configuração tripolar e disparador termomagnético fixo. Sua construção em caixa moldada proporciona robustez para aplicações profissionais e industriais que exigem elevada capacidade de interrupção.
Possui tensão indicada de 690Vca e atende à norma IEC 60947-2, sendo adequado para instalações compatíveis com suas características elétricas. O modelo pertence à linha DL250-X da Soprano.
Suas dimensões são de 105mm de largura, 165mm de altura e 91mm de profundidade. A largura máxima indicada para o barramento é de 23mm.
Antes da instalação, recomenda-se verificar a corrente do circuito, a tensão da rede, o dimensionamento dos condutores e barramentos e a compatibilidade do disjuntor com o projeto elétrico. A instalação deve ser realizada por profissional habilitado, respeitando as especificações técnicas e normas aplicáveis.
Garantia de 90 dias, conforme o fabricante.
IMAGEM ILUSTRATIVA
O Disjuntor em Caixa Moldada DL250-X da Soprano é indicado para proteção de instalações elétricas de alta corrente contra sobrecargas e curtos-circuitos. Com corrente nominal de 160A e configuração tripolar, oferece segurança e confiabilidade para aplicações industriais e sistemas de distribuição elétrica.
Possui disparador termomagnético fixo, tensão nominal de 690V CA e construção robusta em caixa moldada, sendo adequado para instalações que exigem elevada capacidade de proteção.

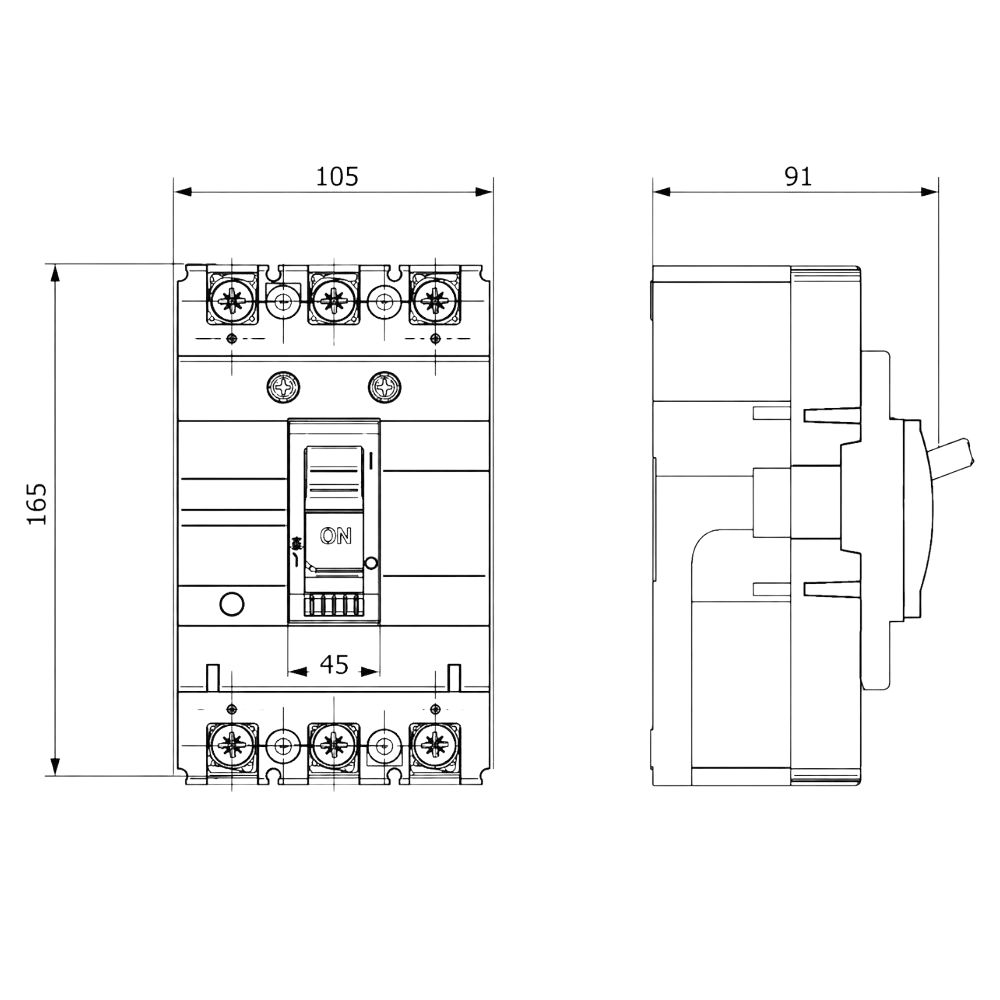

Dimensões
Largura: 105 mm
Altura: 165 mm
Profundidade: 91 mm
Largura máxima do barramento: 23 mm
Características Técnicas
Marca: Soprano
Linha/Modelo: DL250-X
Tipo: Disjuntor em caixa moldada
Número de polos: 3 polos / Tripolar
Corrente nominal: 160A
Tensão nominal (Ue): 690V CA
Tensão de isolamento (Ui): 690V CA
Disparador de sobrecorrente: Termomagnético fixo
Configuração: Fixo
Caixa: 04
Norma: IEC 60947-2
Aplicação: Proteção de instalações elétricas de alta corrente
Aplicações Indicadas
Painéis elétricos industriais
Quadros de distribuição
Instalações comerciais de grande porte
Máquinas e equipamentos industriais
Circuitos elétricos de alta corrente
Sistemas de distribuição e proteção elétrica
Diferenciais
Corrente nominal de 160A
Configuração tripolar
Disparador termomagnético fixo
Tensão de operação de até 690V CA
Construção robusta em caixa moldada
Proteção contra sobrecargas e curtos-circuitos
Conforme norma IEC 60947-2
Garantia
Garantia de 90 dias, conforme o fabricante.
Todas as medidas estão expressas em milímetros (mm).
