O Disjuntor de caixa moldada tripolar fixo 100A 15kA GoPact da Schneider Electric foi desenvolvido para oferecer proteção elétrica robusta, simples e confiável em aplicações que exigem segurança e eficiência. Ideal para edifícios de pequeno e médio porte, indústrias leves e instalações OEM, este modelo alia desempenho a um excelente custo-benefício.
Com corrente nominal de 100A, o disjuntor conta com uma unidade de disparo termomagnético (TMD) que oferece proteção térmica ajustável de 0,8xIn a 1xIn (80A a 100A), assegurando atuação eficiente contra sobrecargas. Já a proteção magnética é fixa em 10xIn, ativando-se em casos de curto-circuito com 1000A. Sua capacidade de interrupção é de 15kA a 415V AC (50/60Hz), atendendo às necessidades das instalações elétricas atuais.
Compacto e de fácil instalação, o GoPact MCCB possui dimensões de 130 x 75 x 60 mm e peso de apenas 0,7 kg. Compatível com uma linha de acessórios versátil, o produto facilita a adaptação em diferentes configurações de painéis elétricos. Sua construção robusta garante durabilidade e confiabilidade ao longo do tempo.
Com certificações IEC 60947-1 e IEC 60947-2, o disjuntor GoPact segue os padrões internacionais de qualidade e segurança. Além disso, a linha possui o selo Green Premium™, que comprova seu compromisso com práticas sustentáveis, menor impacto ambiental e transparência em seu ciclo de vida. É a escolha ideal para quem busca proteção elétrica confiável com a garantia Schneider Electric.

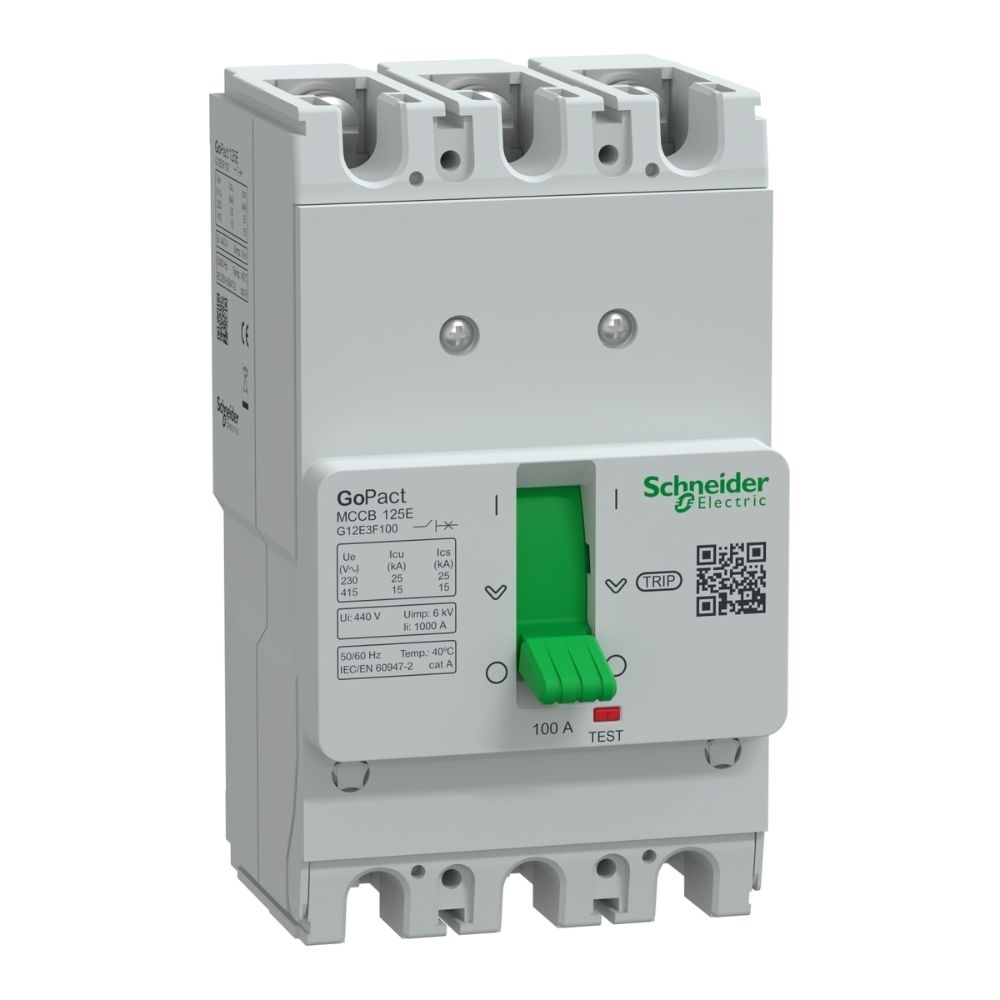

DISJUNTOR CAIXA MOLDADA TRIPOLAR FIXO 100A 15KA GO PACT - SCHNEIDER
O disjuntor tripolar fixo de 100A da linha GoPact MCCB da Schneider Electric oferece uma solução robusta, acessível e confiável para instalações elétricas comerciais e industriais de pequeno e médio porte. Compacto, eficiente e com excelente custo-benefício, é ideal para proteger sistemas contra sobrecargas e curtos-circuitos com segurança.
Aplicação
Indicado para distribuição elétrica em quadros gerais, painéis e sistemas de proteção em fábricas, prédios comerciais, OEMs e instalações industriais.
Tensão e Corrente
Corrente nominal: 100A a 40â°C
Tensão de operação: 415V CA - 50/60Hz
Tensão de isolamento: 440V CA
Tensão suportável de impulso: 6kV
Capacidade de Interrupção
Capacidade de ruptura (Icu): 15kA a 415V CA / 25kA a 230V CA
Capacidade de serviço (Ics): 15kA a 415V CA / 25kA a 230V CA
Proteção e Disparo
Unidade de disparo termomagnético (TM-D)
Proteções:
L (sobrecarga térmica)
I (curto-circuito magnético)
Ajuste térmico fixo: 1xIn
Ajuste magnético fixo: 10xIn (1000A)
Construção e Instalação
Tipo de produto: Disjuntor termomagnético fixo
Polos: 3P (protege os três polos)
Tipo de controle: Alavanca articulada
Modo de montagem: Placa posterior
Posição de instalação: Horizontal ou vertical
Conexão superior e inferior: Frontal, por parafuso
Passo de conexão: 25mm
Desempenho e Durabilidade
Durabilidade elétrica: 8000 ciclos a 415V
Durabilidade mecânica: 30000 ciclos
Dissipação por polo: 18,7W

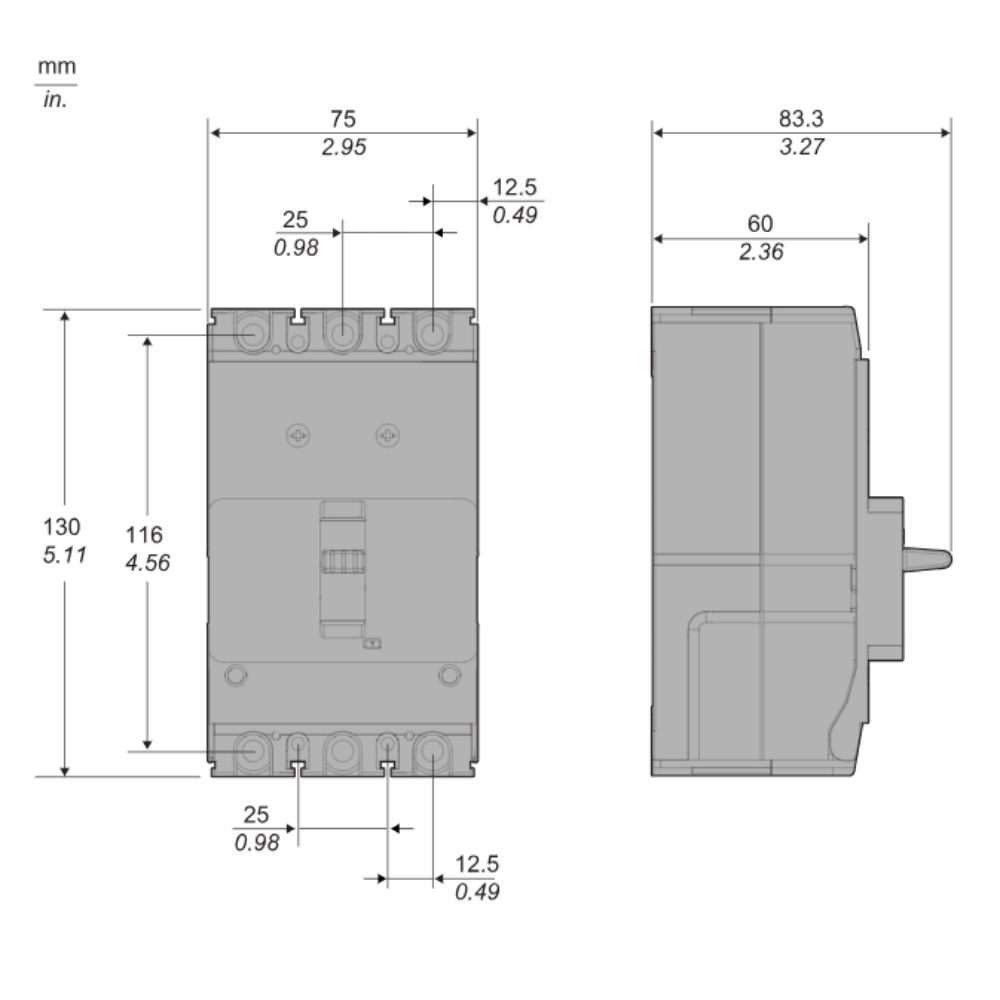

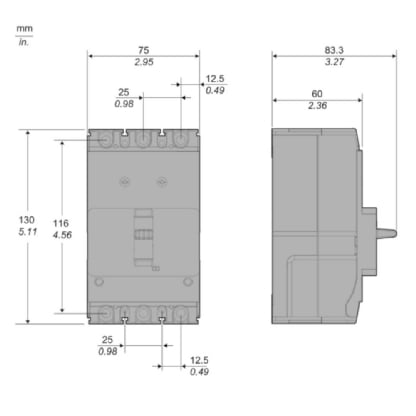

Dimensões e Acabamento
Altura: 130 mm
Largura: 75 mm
Profundidade: 60 mm
Peso: 0,7 kg
Cor: Cinza (RAL 7035)
Ambiente de Operação
Temperatura de funcionamento: -20 °C a +55 °C
Temperatura de armazenamento: -35 °C a +85 °C
Altitude de operação: Até 2000 m sem derating / até 5000 m com derating
Grau de proteção: IP20 conforme IEC 60529
Categoria de sobretensão: III
Grau de poluição: 3 conforme IEC 60664-1
Normas Técnicas
EN/IEC 60947-1
EN/IEC 60947-2
EN/IEC 60947-2 Anexo H
Diferenciais
Selo Green Premium™
Produto com baixo impacto ambiental, conforme as mais recentes regulamentações ecológicas
Compatível com acessórios opcionais Schneider Electric
Ideal para sistemas que exigem proteção eficiente e confiável
Garantia
1 ano – fornecedor
