Buscando Contator? Schneider Electric tem as melhores opções para você. A função do contator é fazer o controle de cargas em circuitos de potência a fim de garantir segurança para instalações elétricas.
O Contator Tripolar da Schneider Electric é altamente resistente, seguro e compacto, além de ter sido projetado para uso em controle de motor. Seu design compacto facilita sua instalação. São várias as conexões de terminais possíveis.

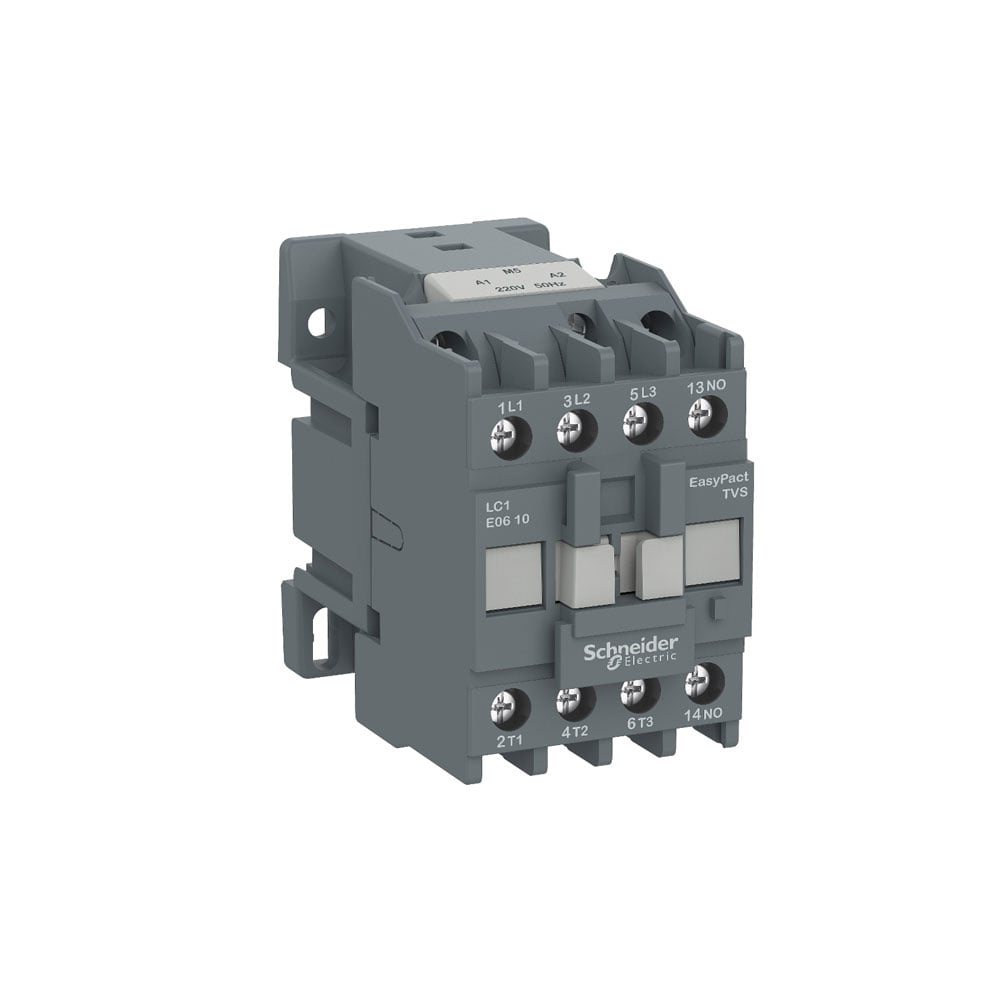

FOTO ILUSTRATIVA
Aplicação do contator: Controle do motor
Categoria de uso: CA-3 CA-1
Descrição de polos: 3P
Composição de contatos de polos: 3 NA
-[Ue] tensão de operação nominal: <= 690 V CA 50/60 Hz of circuito de potência
-[Ie] corrente nominal de operação: 9 A (<= 60 °C) CA CA-3 of circuito de potência <= 440 V 25 A (<= 60 °C) CA CA-1 of circuito de potência <= 440 V
Alimentação do motor kW: 4 kW a 415 V / 5.5 kW a 660..0,690 V / 2.2 kW a 220..0,230 V CA 50/60 Hz / 2.2 kW a 220..0,230 V CA 50/60 Hz / 4 kW a 380..0,400 V / 4 kW a 440 V / 5.5 kW a 500 V
Tipo do circuito de controle: CA 50/60 Hz
Tensão de circuito de controle: 220 V CA 50/60 Hz
Altura: 74 mm
-Largura: 45 mm
-Profundidade: 80 mm
-Peso do produto: 0.3 kg
-Cor: Grey RAL 7011(Cinzento)
-Composição de contato auxiliar: 1NA
-[Uimp] tensão suportável de impulso nominal: 6 kV (bobina não conectada ao circuito de potência) IEC 60947
-[Ui] tensão de isolamento nominal: 690 V para IEC 60947-4-1
-Categoria de sobretensão: III
-Capacidade de fechamento nominal Irms: 90 A - 440 V CA of circuito de potência para IEC 60947-4-1
-Capacidade de corte nominal: 72 A at 440 V for power circuit conforming to IEC 60947
-[Icw] corrente nominal de curta duração admissível: 105 A at <= 40 °C - 10 s for power circuit
61 A at <= 40 °C - 60 s for power circuit
30 A at <= 40 °C - 600 s for power circuit
-Classificação do fusível associado: 10 A gG <= 690 V tipo 1 circuito de controle IEC 60947-5-1
20 A gG <= 690 V tipo 1 circuito de potência
-Impedância média: 2.5 MOhm a 50 Hz Ith 25 A of circuito de potência
-Dissipação de alimentação por polo: 1.6 W CA-1
CA-3
-Limites de tensão de circuito de controle: 0,3...0,6 Uc a <= 55 °C saída 50/60 Hz
0,85...1,1 Uc a <= 55 °C funcionamento 50/60 Hz
-Tempo de funcionamento: 12...22 ms no fecho
4...19 ms na abertura
-Durabilidade mecânica: 10000000 ciclos
-Taxa de funcionamento: 1800 cic/h a <= 60 °C
-Potência de irrupção em VA: 95 VA a 20 °C (0.75) 60 Hz
95 VA a 20 °C (0.75) 50 Hz
-Consumo de potência de manutenção em VA: 8.5 VA a 20 °C (0.3) 50 Hz
8.5 VA a 20 °C (0.3) 60 Hz
-Dissipação de calor: 2...3 W of circuito de controle
-Corrente de comutação mínima: 5 mA circuito de controle
-Tensão de comutação mínima: 17 V circuito de controle
-Tempo não sobreposto: 1.5 ms na energização guaranteed between NC and NO contact
1.5 ms na desenergização guaranteed between NC and NO contact
-Resistência de isolamento: > 10 MOhm circuito de controle
-Durabilidade elétrica: CA-3
CA-1
-Suporte de montagem: Placa
Calha DIN
-Conexões - terminais: Circuito de potência : terminais de braçadeiras roscadas - 1 flexível cabo(s) 1...4 mm² com extremidade do cabo
Circuito de potência : terminais de braçadeiras roscadas - 2 flexível cabo(s) 1...2.5 mm² com extremidade do cabo
Circuito de potência : terminais de braçadeiras roscadas - 1 sólido cabo(s) 1...4 mm² sem ponta do cabo
Circuito de potência : terminais de braçadeiras roscadas - 2 sólido cabo(s) 1...4 mm² sem ponta do cabo
Circuito de controle : terminais de braçadeiras roscadas - 1 flexível cabo(s) 1...4 mm² sem ponta do cabo
Circuito de controle : terminais de braçadeiras roscadas - 2 flexível cabo(s) 1...4 mm² sem ponta do cabo
Circuito de controle : terminais de braçadeiras roscadas - 1 flexível cabo(s) 1...4 mm² com extremidade do
