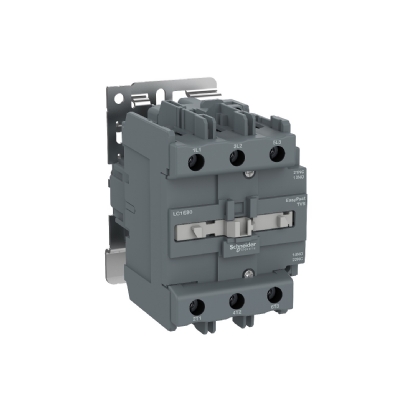

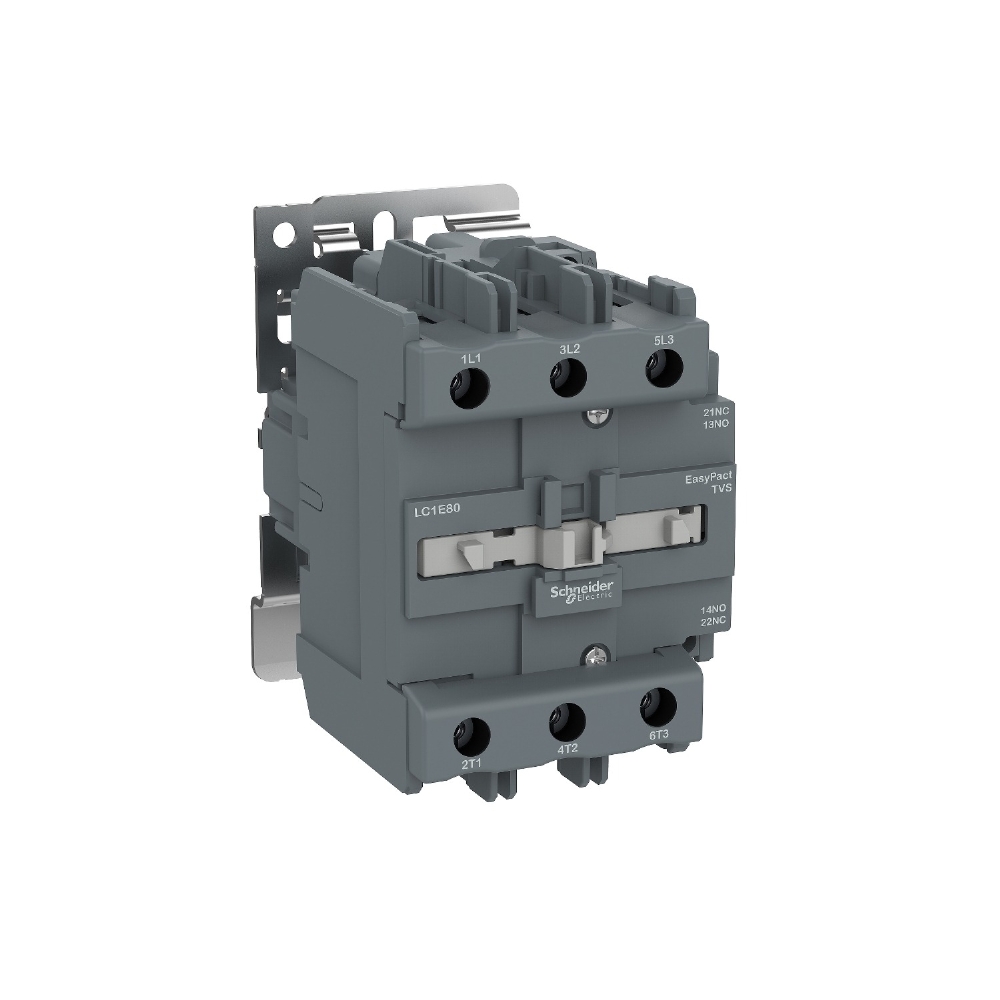

Características:

• Easy TeSys

Linha de Produto

• Easy TeSys Control

Tipo de Produto ou Componente

• Contator

Nome Abreviado do Dispositivo

• LC1E

Aplicação do Contator

• Controle do Motor
• Carga Resistiva

Categoria de Uso

• CA-3
• CA-1

Descrição de Polos

• 3P

[Ue] Tensão de Operação Nominal

• Circuito de Potência: <= 690 V CA 50/60 Hz

[Ie] Corrente Nominal de Operação

• 95 A (a < 55 °C) a <= 440 V CA CA-3 para circuito de potência
• 125 A (a < 55 °C) a <= 440 V CA CA-1 para circuito de potência

[Uc] Tensão do Circuito de Controle

• 220 V CA 50/60 Hz

Complementar - Alimentação do Motor (kW)

• 45 kW a 415 V
• 45 kW a 440 V
• 45 kW a 500 V
• 25 kW a 220..0,230 V CA 50/60 Hz
• 45 kW a 380..0,400 V
• 55 kW a 660...690 V

Composição de Contatos de Polos

• 3 NA

[Ith] Corrente Térmica ao Ar Livre Convencional

• 120 A (a 55 °C)

Capacidade de Fechamento Nominal Irms

• 950 A a 440 V CA para circuito de potência conforme IEC 60947-4-1

Capacidade de Corte Nominal

• 760 A a 440 V of circuito de potência para IEC 60947

[Icw] Corrente Nominal de Curta Duração Admissível

• 135 A 40 °C - 600 s para circuito de potência
• 800 A 40 °C - 10 s para circuito de potência
• 400 A 40 °C - 60 s para circuito de potência

Classificação do Fusível Associado

• 10 A gG a <= 690 V coordenação tipo 1 para circuito de controle conforme IEC 60947-5-1
• 160 A gG a <= 690 V coordenação tipo 1 para circuito de potência

Impedância Média

• 0,8 MOhm - Ith 120 A 50 Hz of circuito de potência

Dissipação de Alimentação por Polo

• 7,2 W CA-3
• 12 W CA-1

[Ui] Tensão de Isolamento Nominal

• 690 V para IEC 60947-4-1

Categoria de Sobretensão

• III

Grau de Poluição

• 3

[Uimp] Tensão Nominal Suportável de Impulso

• 6 kV bobina não conectada ao circuito de potência conforme IEC 60947

Durabilidade Mecânica

• 300000 ciclos

Durabilidade Elétrica

• 350000 ciclos CA-3
• 900000 ciclos CA-1

Tipo do Circuito de Controle

• CA a 50/60 Hz

Limites de Tensão de Circuito de Controle

• 0,85...1.1 Uc 55 °C funcionamento 50/60 Hz
• 0,3...0,6 Uc 55 °C saída 50/60 Hz

Potência de Irrupção em VA

• 200 VA 50 Hz cos phi 0,75 (a 20 °C)
• 220 VA 60 Hz cos phi 0,75 (a 20 °C)

Consumo de Potência de Manutenção em VA

• 22 VA 60 Hz cos phi 0,3 (a 20 °C)
• 20 VA 50 Hz cos phi 0,3 (a 20 °C)

Dissipação de Calor

• 6…10 W of circuito de controle

Tempo de Funcionamento

• 20...35 ms no fecho
• 6 ... 30 ms na abertura

Maximum Operating Rate

• 1200 cic/h 60 °C

Conexões - Terminais

• Especificações detalhadas para diferentes tipos de conexões

Torque de Aperto

• Circuito de controle: 1,2 N.m
• Circuito de potência: 12 N.m

Contato Auxiliar

• 1 NA + 1 NF

Tensão de Comutação Mínima

• 17 V para circuito de controle

Corrente de Comutação Mínima

• 5 mA para circuito de controle

Resistência de Isolamento

• 10 MOhm para circuito de controle

Tempo Não Sobreposto

• 1,5 ms na energização on-delay contato
• 1,5 ms na desenergização on-delay contato

Suporte de Montagem

• Placa
• Trilho DIN

Meio Ambiente - Normas

• IEC 60947-5-1
• IEC 60947-4-1
• IEC 60947-1

Certificações do Produto

• EAC
• CE

Grau de Proteção IP

• IP2x para IEC 60529

Tratamento de Proteção

• TH (graus de Poluição 3) para IEC 60068-2-30 teste Db

Temperatura Ambiente do Ar Admissível ao Redor do Dispositivo

• -20…70 °C a Uc
• -60…80 °C armazenamento
• -5…55 °C operação

Altitude de Funcionamento

• 3000 m Sem redução de valor

Resistência a Incêndios

• 850 °C conforme IEC 60695-2-1

Força Mecânica

• Vibrações contator aberto (1,5 Gn, 5 ... 300 Hz)
• Vibrações contator fechado (3 Gn, 5...300 Hz)
• Choques contator aberto (6 Gn para 11 ms)
• Choques contator fechado (7 Gn por 11 ms)

Dimensões e Peso

• Altura: 127 mm
• Largura: 85 mm
• Profundidade: 121 mm
• Peso Líquido: 1,52 kg

Unidades de Embalagem

• Detalhes das unidades de embalagem (Tipo, Número de Unidades, Dimensões, Peso)

Garantia Contratual

• Garantia: 18 meses
