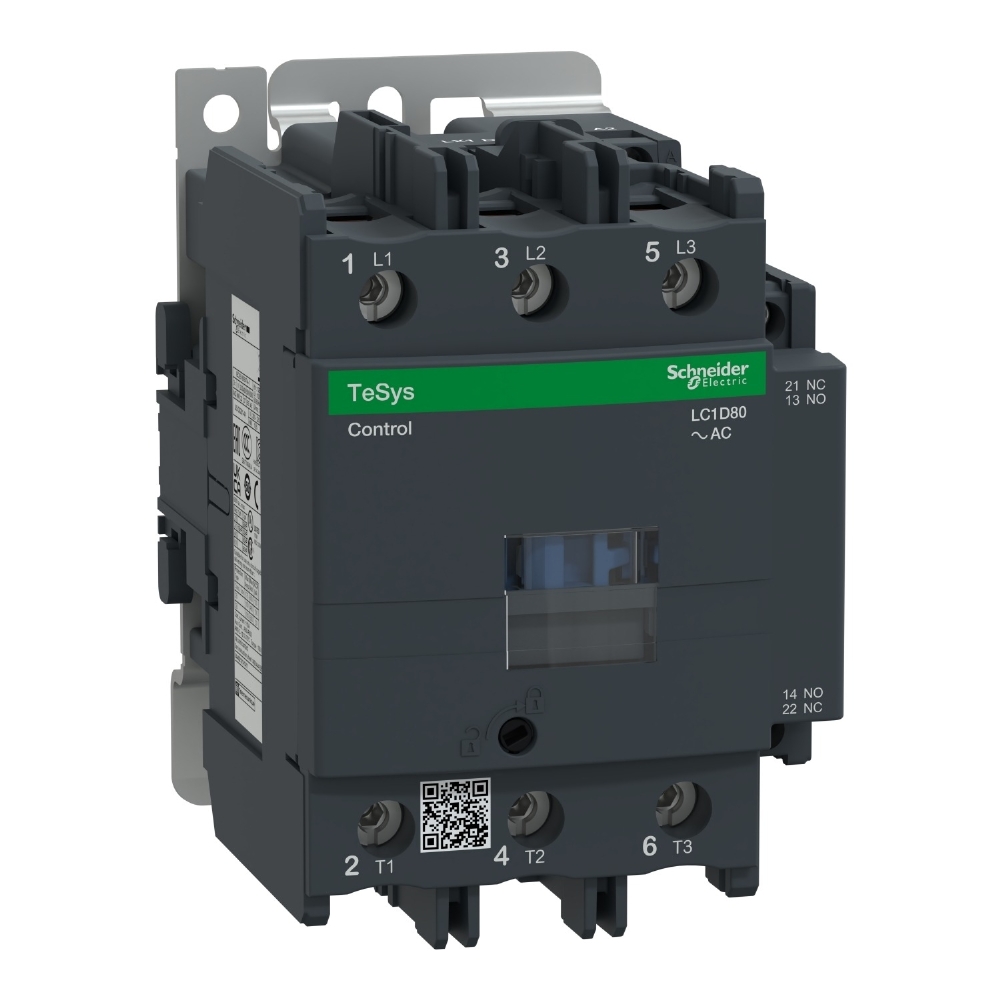

Descubra o Contator Principal Tripolar TeSys Deca da Schneider, um componente elétrico de alta performance projetado para controle eficiente de motores. Com capacidade de até 80A e 690V AC-3/AC-3e (equivalente a 37kW@400V), este contator é ideal para aplicações industriais robustas. Equipado com uma bobina CA de 220V (50/60Hz), este contator garante um desempenho confiável e eficiente.

Os contatos auxiliares integrados 1NA+1NF oferecem flexibilidade adicional, com um contato espelho NF certificado, assegurando segurança e conformidade. As conexões de alimentação são feitas por terminais de parafuso duráveis, enquanto os terminais de braçadeira de parafuso facilitam a conexão de controle, garantindo uma instalação simples e rápida.

Este contator suporta até 3600 ciclos/hora e pode operar em ambientes de até 60°C, garantindo alta confiabilidade e durabilidade mesmo em condições extremas. Seu design compacto, com apenas 85 mm de largura, permite uma fácil instalação em trilhos DIN ou através de fixação por parafuso, otimizando espaço em seu painel elétrico.

O Contator Principal Tripolar TeSys Deca da Schneider é certificado por múltiplos padrões, incluindo IEC, UL, CSA, CCC, EAC e Marine, garantindo conformidade global. Além disso, é compatível com a iniciativa Green Premium da Schneider (RoHs/Reach), reforçando o compromisso com a sustentabilidade e o meio ambiente. Ideal para engenheiros, eletricistas e profissionais de manutenção que buscam eficiência, confiabilidade e qualidade, o Contator Principal Tripolar TeSys Deca é a escolha certa para o seu projeto.

Características:

Linha de Produto

TeSys
TeSys Deca

Tipo de Produto ou Componente

Contator

Nome Abreviado do Dispositivo

LC1D

Aplicação do Contator

Controle do Motor
Carga Resistiva

Categoria de Uso

CA-3
AC-3e
CA-4
CA-1

Descrição de Polos

3P

[Ue] Tensão de Operação Nominal

Circuito de Potência: <= 300 V CC 25...400 Hz
Circuito de Potência: <= 690 V CA

[Ie] Corrente Nominal de Operação

125 A (a < 60 °C) a <= 440 V CA CA-1 para circuito de potência
80 A (a < 60 °C) a <= 440 V CA CA-3 para circuito de potência
80 A (a < 60 °C) a <= 440 V CA AC-3e para circuito de potência

[Uc] Tensão do Circuito de Controle

220 V CA 50/60 Hz

Complementar

Alimentação do Motor (kW)
- Vários valores para diferentes tensões e categorias de uso (CA-3, CA-4, AC-3e)
Alimentação do Motor (cv)
- Vários valores para diferentes tensões e tipos de motores (monofásico, trifásico)

Código de Compatibilidade

LC1D

Composição de Contatos de Polos

3 NA

Compatibilidade de Contato

M11

Cobertura de Proteção

Com

[Ith] Corrente Térmica ao Ar Livre Convencional

10 A (a 60 °C) para circuito de sinalização
125 A (a 60 °C) para circuito de potência

Capacidade de Fechamento e Corte Nominal

Valores específicos para circuito de sinalização e potência conforme IEC 60947-5-1 e IEC 60947

[Icw] Corrente Nominal de Curta Duração Admissível

Valores específicos para circuitos de potência e sinalização

Classificação do Fusível Associado

Valores específicos para circuitos de potência conforme IEC 60947-5-1

Impedância Média

0,8 MOhm - Ith 125 A 50 Hz of circuito de potência

Dissipação de Alimentação por Polo

Valores específicos para CA-3, CA-1, AC-3e

[Ui] Tensão de Isolamento Nominal

Valores específicos para circuito de potência e sinalização

Categoria de Sobretensão

III

Grau de Poluição

3

[Uimp] Tensão Nominal Suportável de Impulso

8 kV conforme IEC 60947

Nível de Fiabilidade de Segurança

B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1
B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1

Durabilidade Mecânica e Elétrica

Valores específicos para diferentes condições de operação

Tipo do Circuito de Controle

CA a 50/60 Hz padrão

Tecnologia da Bobina

Sem módulo supressor integrado

Limites de Tensão de Circuito de Controle

Valores específicos para diferentes condições de operação

Potência de Irrupção e Consumo de Potência de Manutenção em VA

Valores específicos para diferentes condições de operação

Dissipação de Calor

6…10 W a 50/60 Hz

Tempo de Funcionamento

20...35 ms Fechamento
6...20 ms Abertura

Maximum Operating Rate

3600 cic/h 60 °C

Conexões - Terminais

Especificações detalhadas para diferentes tipos de conexões

Torque de Aperto

Especificações detal
