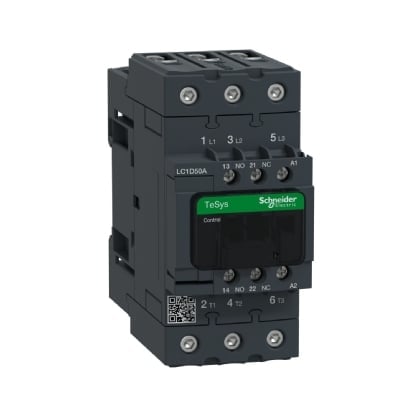

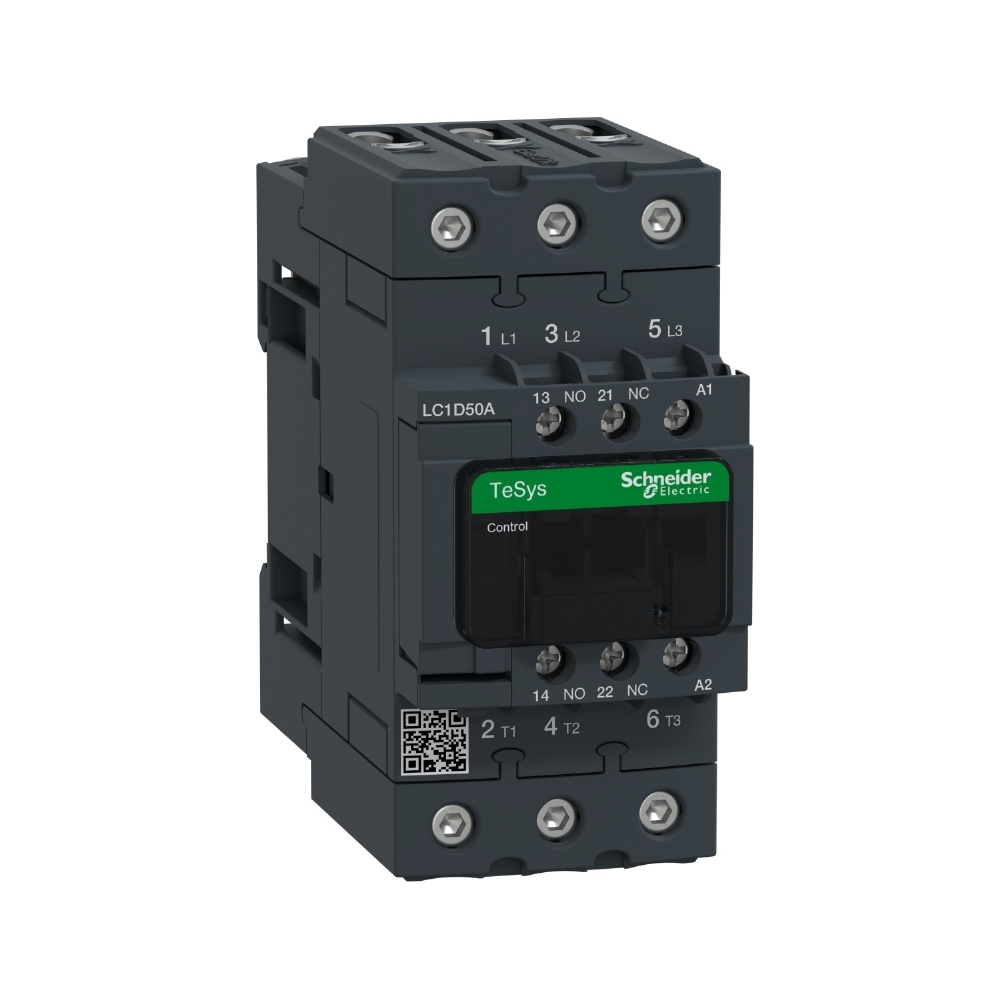

O Contator Principal Tripolar 50A 1NA+1NF 220VCA para LC1D da Schneider é uma solução avançada em controle de motores, projetada para atender às demandas de aplicações industriais. Este contator TeSys Deca, equipado com 3 polos (3NA), é perfeitamente adequado para controlar motores de até 50A/440V AC-3/AC-3e, equivalente a 22kW@400V.

Com uma bobina CA de 220V 50/60Hz, o contator oferece operações confiáveis e uma resposta rápida. Os contatos auxiliares integrados 1NA + 1NF, com certificação de espelho NF, proporcionam maior flexibilidade e segurança nas conexões. Além disso, a tecnologia EverLink BTR nos conectores de parafuso garante uma conexão de energia robusta e duradoura, enquanto os terminais de braçadeira de parafuso facilitam a conexão de controle.

Projetado para suportar até 3600 ciclos/hora e operar em ambientes com temperaturas de até 60°C, este contator tripolar 50A demonstra uma excepcional confiabilidade e durabilidade. Seu design compacto, com apenas 55 mm de largura, permite uma instalação versátil, seja em trilho DIN ou através de fixação por parafuso, otimizando espaço e facilitando a manutenção.

A conformidade com certificações multipadrões, incluindo IEC, UL, CSA, CCC, EAC e Marine, assegura a sua aplicabilidade em diversos contextos globais. Além disso, o compromisso com a sustentabilidade é reforçado pela compatibilidade com a iniciativa Green Premium da Schneider (RoHS/REACh), destacando o contator como uma escolha eco-consciente.

Este Contator Principal Tripolar 50A da Schneider é a escolha ideal para profissionais que buscam eficiência, segurança e durabilidade em suas instalações elétricas.

Características:

TeSys
TeSys Deca

Tipo de Produto ou Componente

Contator

Nome Abreviado do Dispositivo

LC1D

Aplicação do Contator

Carga Resistiva
Controle do Motor

Categoria de Uso

CA-4
CA-1
CA-3
AC-3e

Descrição de Polos

3P

[Ue] Tensão de Operação Nominal

Circuito de Potência: <= 690 V CA 25...400 Hz
Circuito de Potência: <= 300 V CC

[Ie] Corrente Nominal de Operação

50 A (a < 60 °C) a <= 440 V CA CA-3 para circuito de potência
80 A (a < 60 °C) a <= 440 V CA CA-1 para circuito de potência
50 A (a < 60 °C) a <= 440 V CA AC-3e para circuito de potência

[Uc] Tensão do Circuito de Controle

220 V CA 50/60 Hz

Complementar - Alimentação do Motor (kW)

Diversos valores para diferentes tensões e categorias de uso (CA-3, CA-4, AC-3e)

Complementar - Alimentação do Motor (cv)

Diversos valores para diferentes tensões e tipos de motores (monofásico, trifásico)

Código de Compatibilidade

LC1D

Composição de Contatos de Polos

3 NA

Compatibilidade de Contato

M2

Cobertura de Proteção

Com

[Ith] Corrente Térmica ao Ar Livre Convencional

10 A (a 60 °C) para circuito de sinalização
80 A (a 60 °C) para circuito de potência

Capacidade de Fechamento e Corte Nominal

Diversos valores para circuito de sinalização e potência conforme IEC 60947

[Icw] Corrente Nominal de Curta Duração Admissível

Diversos valores para circuitos de potência e sinalização

Classificação do Fusível Associado

Diversos valores para circuitos de potência conforme IEC 60947

Impedância Média

1,5 MOhm - Ith 80 A 50 Hz of circuito de potência

Dissipação de Alimentação por Polo

Diversos valores para CA-3, CA-1, AC-3e

[Ui] Tensão de Isolamento Nominal

Diversos valores para circuito de potência e sinalização

Categoria de Sobretensão

III

Grau de Poluição

3

[Uimp] Tensão Nominal Suportável de Impulso

6 kV conforme IEC 60947

Nível de Fiabilidade de Segurança

B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1
B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1

Durabilidade Mecânica e Elétrica

Diversos valores para diferentes condições de operação

Tipo do Circuito de Controle

CA a 50/60 Hz padrão

Tecnologia da Bobina

Sem módulo supressor integrado

Limites de Tensão de Circuito de Controle

Diversos valores para diferentes condições de operação

Potência de Irrupção e Consumo de Potência de Manutenção em VA

Diversos valores para diferentes condições de operação

Dissipação de Calor

4…5 W a 50/60 Hz

Tempo de Funcionamento

4...19 ms Abertura
12...26 ms Fechamento

Maximum Operating Rate

3600 cic/h 60 °C

Conexões - Terminais

Especificações detalhadas para diferentes tipos de conexões

Torque de Aperto

Especificações detalhadas para diferentes tipos de conexões

Contato Auxiliar

1 NA + 1 NF

Tipo de Contatos Auxiliares

Tipo com ligação mecânica 1 NA + 1 NF para IEC 60947-5-1
Tipo contato de espelho 1 NF para IEC 60947-4-1

Frequência do Circuito de Sinalização

25..0,400 Hz

Tensão de Comutação Mínima

17 V para circuito de sinalização

Corrente de Comutação Mínima

5 mA para circuito de sinalização

Resistência de Isolamento

10 MOhm para circuito de sinalização

Tempo Não Sobreposto

1,5 ms na desenergização entre contato NA e NF
1,5 ms na energização entre contato NA e NF

Suporte de Montagem

Placa
Calha

Meio Ambiente - Normas

CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1

Certificações do Produto

RINA
DNV
CSA
GOST
BV
GL
UL
CCC
LROS (Lloyds register of shipping)

Grau de Proteção IP

IP20 face frontal para IEC 60529

Tratamento de Proteção

TH para IEC 60068-2-30

Resistência Climática

Para IACS E10 exposição ao calor úmido
Para IEC 60947-1 Annex Q category D exposição ao calor úmido

Temperatura Ambiente do Ar Admissível ao Redor do Dispositivo

-40…60 °C
60…70 °C com degradação

Altitude de Funcionamento

0...3000 m

Resistência a Incêndios

850 °C conforme IEC 60695-2-1

Retardamento de Chamas

V1 conforme UL 94

Força Mecânica

Vibrações contator aberto (2 Gn, 5...300 Hz)
Vibrações contator fechado (4 Gn, 5...300 Hz)
Choques contator fechado (15 Gn para 11 ms)
Choques contator aberto (10 Gn para 11 ms)

Dimensões e Peso

Altura: 122 mm
Largura: 55 mm
Profundidade: 120 mm
Peso líquido: 0,855 kg

Unidades de Embalagem

Detalhes das unidades de embalagem (Tipo, Número de Unidades, Dimensões, Peso)

Garantia Contratual

Garantia: 18 meses
