CONTATOR PRINCIPAL TRIPOLAR 32A 1NA 24VCC - JNG é um dispositivo eletromecânico utilizado em manobras de circuitos elétricos de baixa tensão, indicado para aplicações que exigem controle e acionamento de cargas elétricas com maior corrente. Pertencente à linha CJX2, é amplamente utilizado em painéis elétricos, sistemas de comando, automação, acionamento de motores, iluminação e outras cargas em ambientes industriais e comerciais.
O modelo possui 3 contatos de potência, contato auxiliar 1NA, corrente nominal de 32A e bobina de acionamento em 24VCC. Na categoria AC-3, possui corrente de operação de 32A e potência de aplicação de 7,5kW/10CV em 220Vca, 15kW/20,1CV em 380Vca e 15kW/20,1CV em 440Vca. Na categoria AC-4, possui corrente de operação de 12A e potência de 4,3kW/5,8CV em 220Vca, 7,5kW/10CV em 380Vca e 7,5kW/10CV em 440Vca. Para carga resistiva em AC-1, possui corrente Ie=Ith de 50A.
Garantia: 90 dias conforme o fabricante.

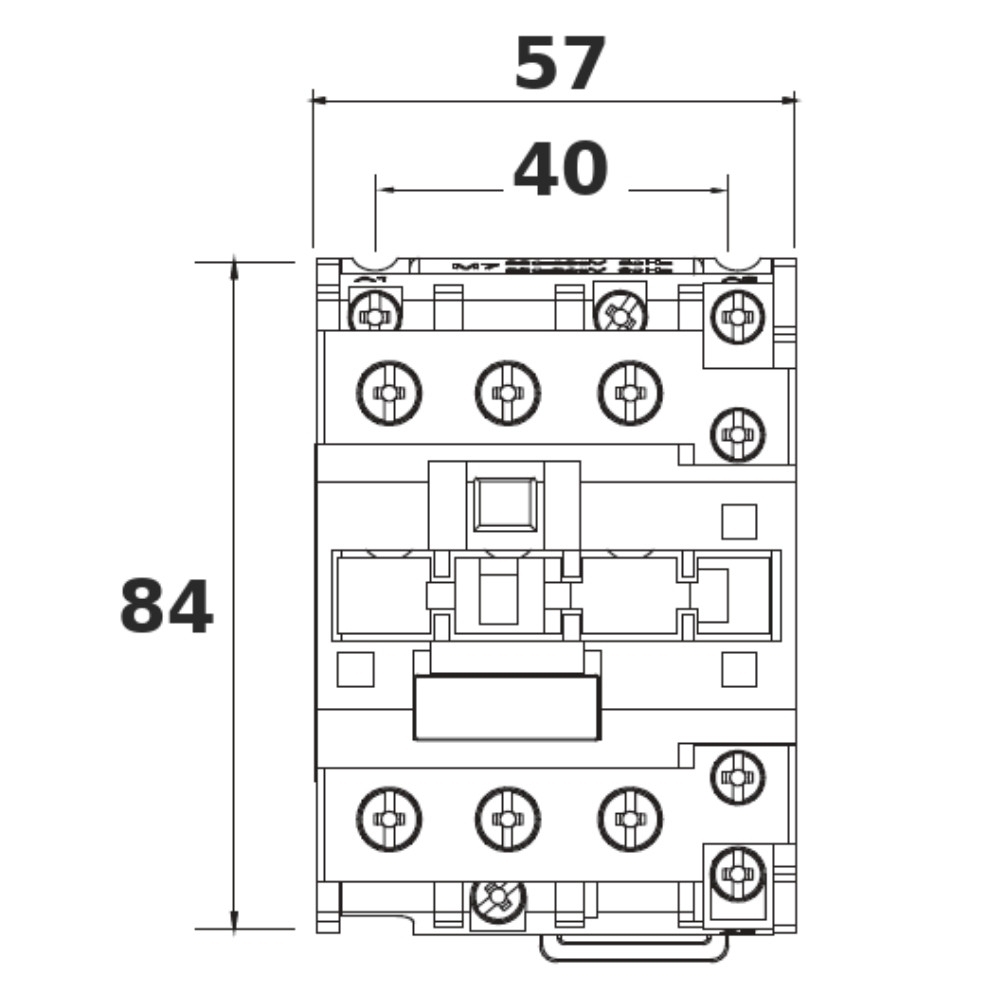

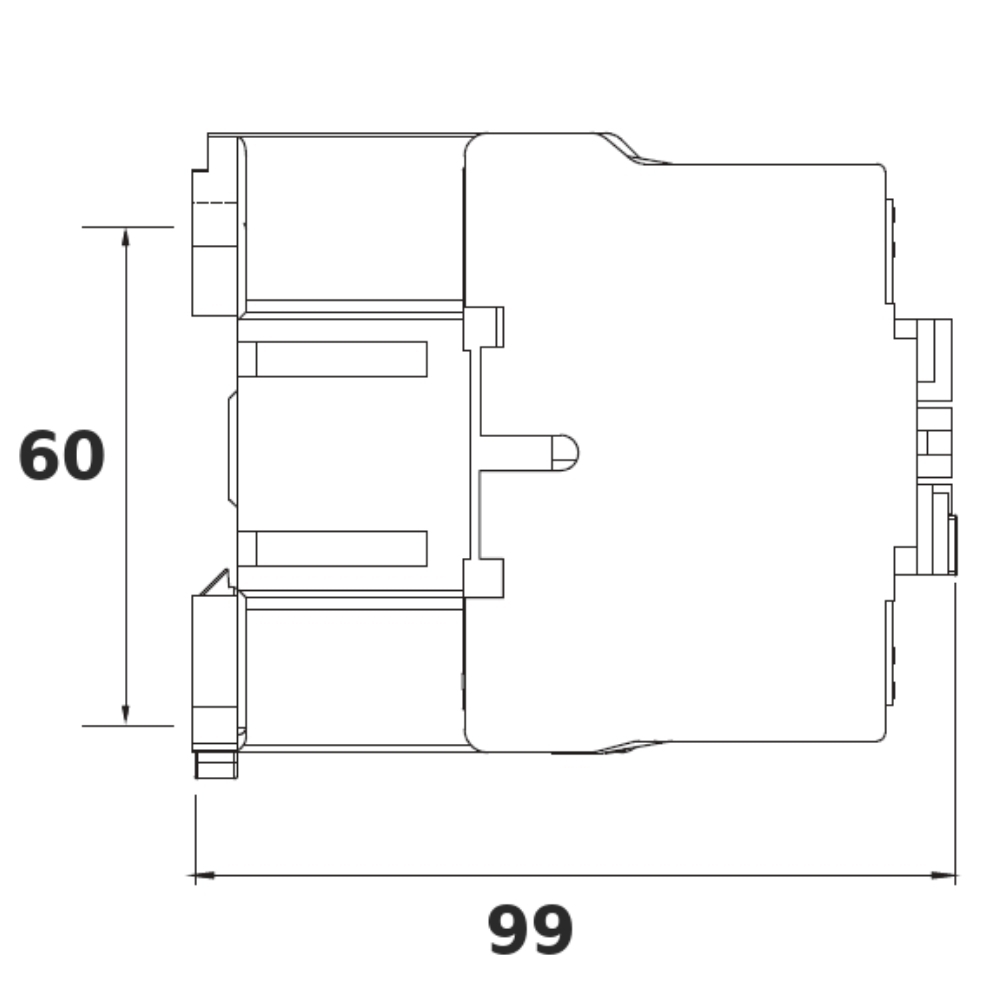

MEDIDAS EM MILÍMETROS.

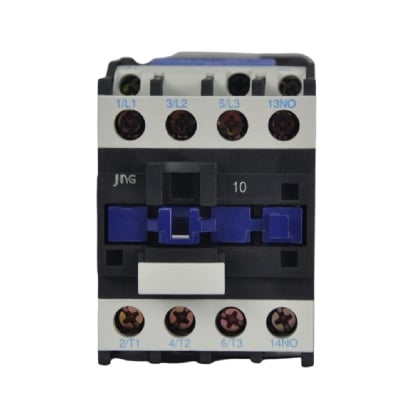

IMAGEM ILUSTRATIVA.
CONTATOR PRINCIPAL TRIPOLAR 32A 1NA 24VCC - JNG
O Contator Principal JNG da linha CJX2 é um dispositivo eletromecânico utilizado para manobras de circuitos elétricos de baixa tensão que exigem correntes elevadas. É amplamente aplicado no acionamento e controle de motores elétricos, sistemas de iluminação, resistências e outras cargas industriais e comerciais.
Desenvolvido para proporcionar segurança, confiabilidade e alta durabilidade, é indicado para aplicações em sistemas de comando e automação.
Características Técnicas
Tipo: Contator principal tripolar
Linha: CJX2
Corrente nominal (AC3): 32A
Tensão da bobina: 24VCC
Contatos de potência: 3
Contato auxiliar: 1NA
Potência do Motor (AC3)
220VCA: 7,5 kW / 10 CV
380VCA: 15 kW / 20,1 CV
440VCA: 15 kW / 20,1 CV
Capacidade para Cargas Resistivas (AC1)
Corrente nominal (Ie = Ith): 50A
Potência do Motor (AC4)
220VCA: 4,3 kW / 5,8 CV
380VCA: 7,5 kW / 10 CV
440VCA: 7,5 kW / 10 CV
Diferenciais
• Indicado para manobras de circuitos elétricos de baixa tensão
• Ideal para acionamento de motores elétricos
• Possui 3 contatos de potência e 1 contato auxiliar NA
• Aplicação em sistemas de comando e automação
• Alta confiabilidade e durabilidade operacional
• Adequado para cargas resistivas e motores elétricos
Observação
As medidas informadas estão em milímetros.
Garantia
90 dias conforme o fabricante.
