O Contator Auxiliar TeSys CAK 2NA+2NF da Schneider Electric é a solução ideal para aumentar a capacidade de controle em sistemas elétricos, oferecendo confiabilidade e robustez para aplicações industriais, comerciais e prediais. Projetado para operar com tensões de controle de 220-230V AC 50/60Hz, este modelo conta com 4 contatos (2 normalmente abertos + 2 normalmente fechados), garantindo flexibilidade no acionamento de circuitos de comando.
Compacto e eficiente, o Contator TeSys CAK é indicado para circuitos de controle CA-15 e CC-13, sendo capaz de suportar correntes térmicas de até 10A e tensão de operação de até 690V. Sua conexão é feita através de terminais de parafuso, garantindo firmeza e segurança nas instalações.
Com suporte para fixação em trilho DIN ou diretamente em placa, o TeSys CAK é ideal para aplicações que exigem alta frequência de operação, suportando até 10.000 ciclos por hora e trabalhando em temperaturas que variam de -25°C a 50°C. O produto ainda possui certificação multipadrões (IEC, UL, CSA, CCC, EAC) e o selo Green Premium, reforçando seu compromisso com a sustentabilidade.

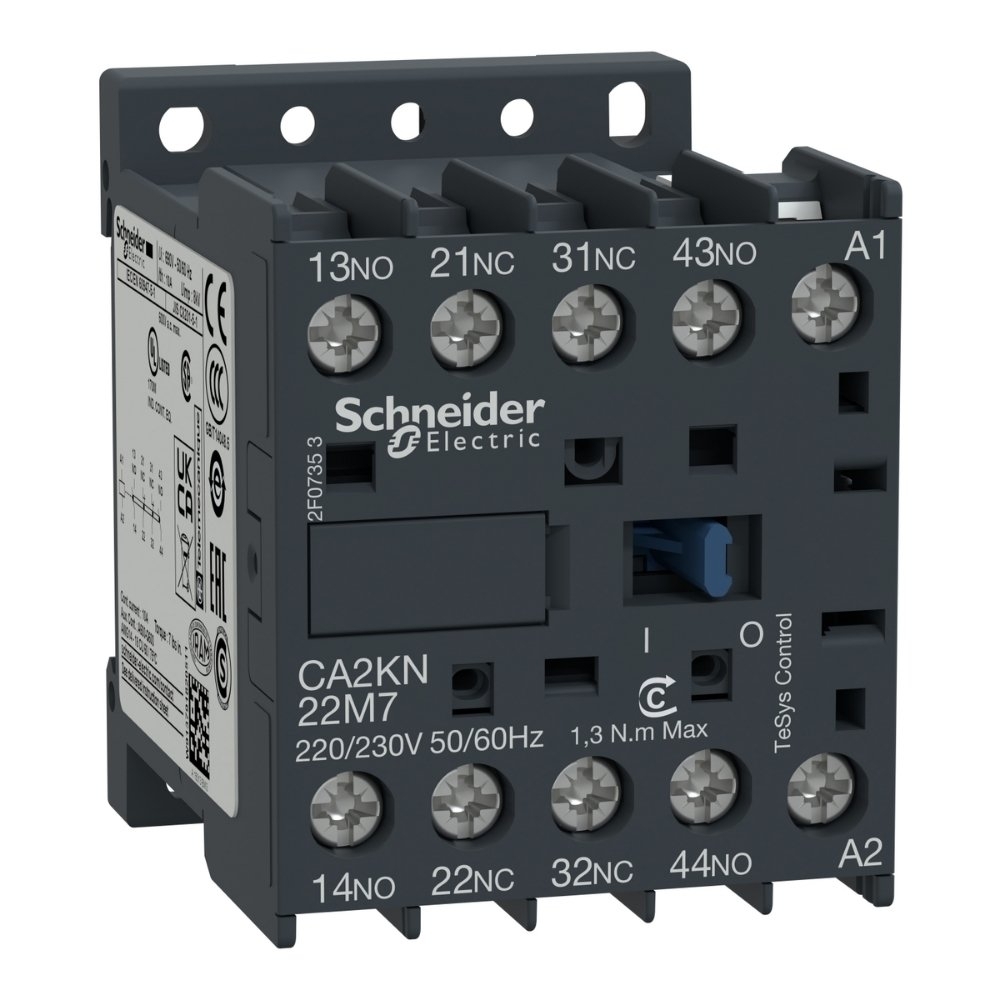

FOTO ILUSTRATIVA
Contator Auxiliar TeSys 220VCA 2NA+2NF - Schneider Electric
Descrição:
O Contator Auxiliar TeSys K CA2K da Schneider Electric é a solução ideal para circuitos de controle exigentes. Compacto, robusto e confiável, oferece alta durabilidade em aplicações industriais, comerciais e residenciais. Com 4 contatos (2NA + 2NF) e tensão de comando de 220-230V 50/60Hz, proporciona desempenho superior com segurança e praticidade, atendendo normas internacionais e com certificação Green Premium™.
Características Técnicas:
• Linha: TeSys
• Nome Comercial: TeSys CAK
• Tipo de Produto: Relé de Controle
• Composição de Contatos: 2NA + 2NF (contatos instantâneos)
• Categoria de Uso: CA-15 / CC-13
• Corrente Térmica Convencional (Ith): 10A (a 50°C)
• Tensão de Operação (Ue): Até 690V AC
• Tensão de Controle: 220-230V CA (50/60Hz)
• Corrente de Comutação Mínima: 5mA
• Tensão de Comutação Mínima: 17V
• Tempo de Operação:
Energização da bobina: 10-20 ms (fecho NA)
Desenergização da bobina: 10-20 ms (abertura NA)
Conexões e Instalação:
• Tipo de Conexão: Terminais de parafuso (aceita cabos sólidos e flexíveis)
• Suporte de Montagem: Trilho DIN 35mm ou placa com parafusos
• Torque de Aperto: 1,3 N.m
• Durabilidade Mecânica: 10 milhões de ciclos
• Taxa de Operação Máxima: 10.000 ciclos/hora
• Dimensões (AxLxP): 58mm x 45mm x 57mm
• Peso Líquido: 0,18 kg
Certificações e Normas:
• Normas: EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2, GB/T 14048.4, JIS C8201-4-1
• Certificações: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
• Grau de Proteção: IP2x (proteção contra toque acidental)
Ambiente de Operação:
• Temperatura de Funcionamento: -25°C a 50°C
• Temperatura de Armazenamento: -50°C a 80°C
• Altitude Máxima de Operação: 2000m sem redução de capacidade
• Tratamento de Proteção: TC (condições severas conforme IEC 60068)
Diferenciais:
• Design compacto e resistente
• Excelente desempenho em altas taxas de operação (até 180 ciclos/min)
• Green Premium™: Conformidade ambiental (RoHS/REACh)
• Alta confiabilidade para circuitos de controle eletromagnéticos AC e DC
Aplicações Sugeridas:
• Automação industrial
• Painéis elétricos de comando
• Sistemas de controle de motores e máquinas industriais
• Infraestrutura predial e comercial
Garantia:
• 18 meses pelo fornecedor Schneider Electric
