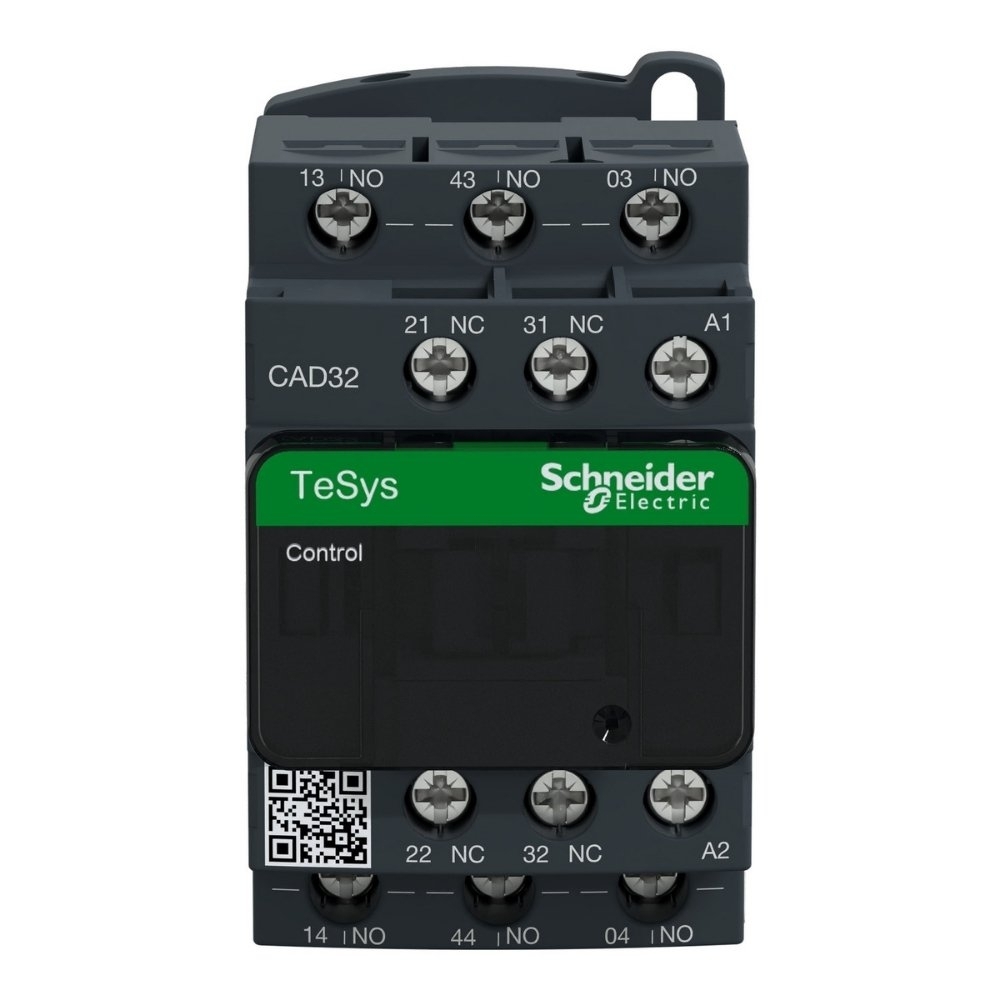

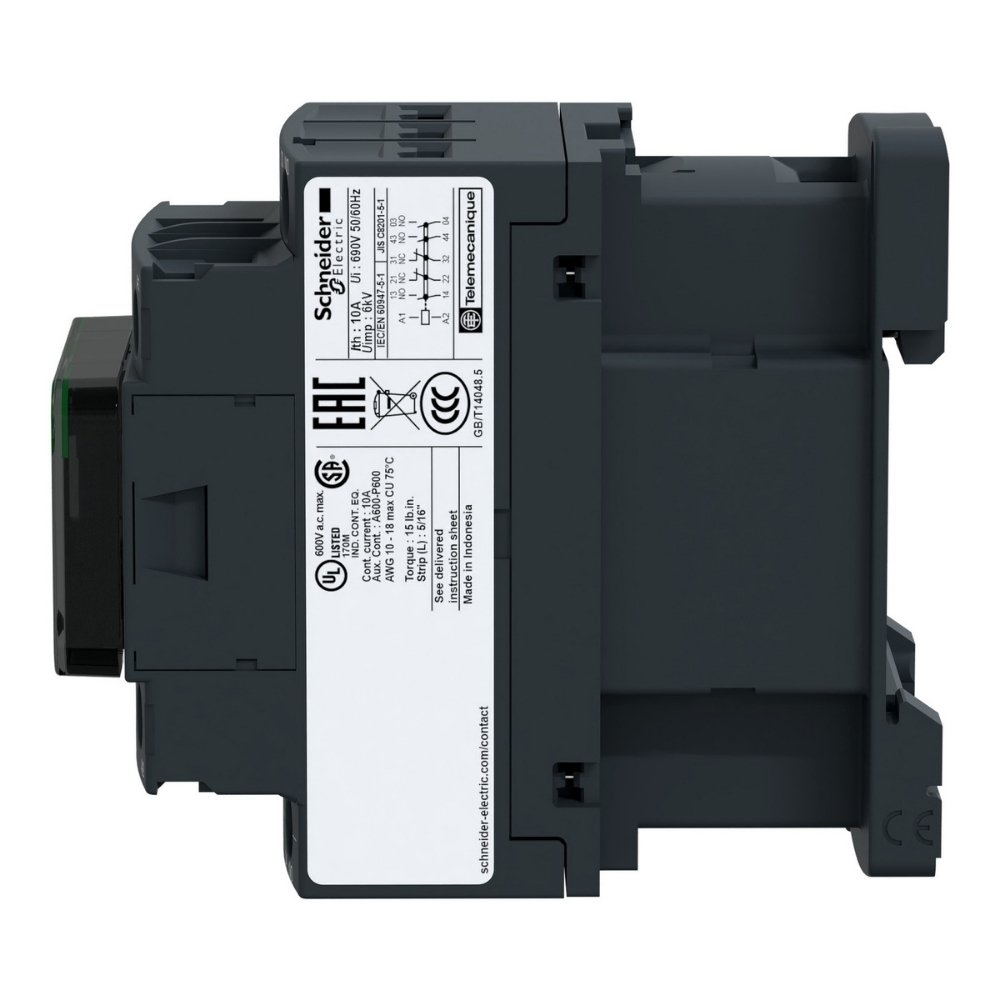

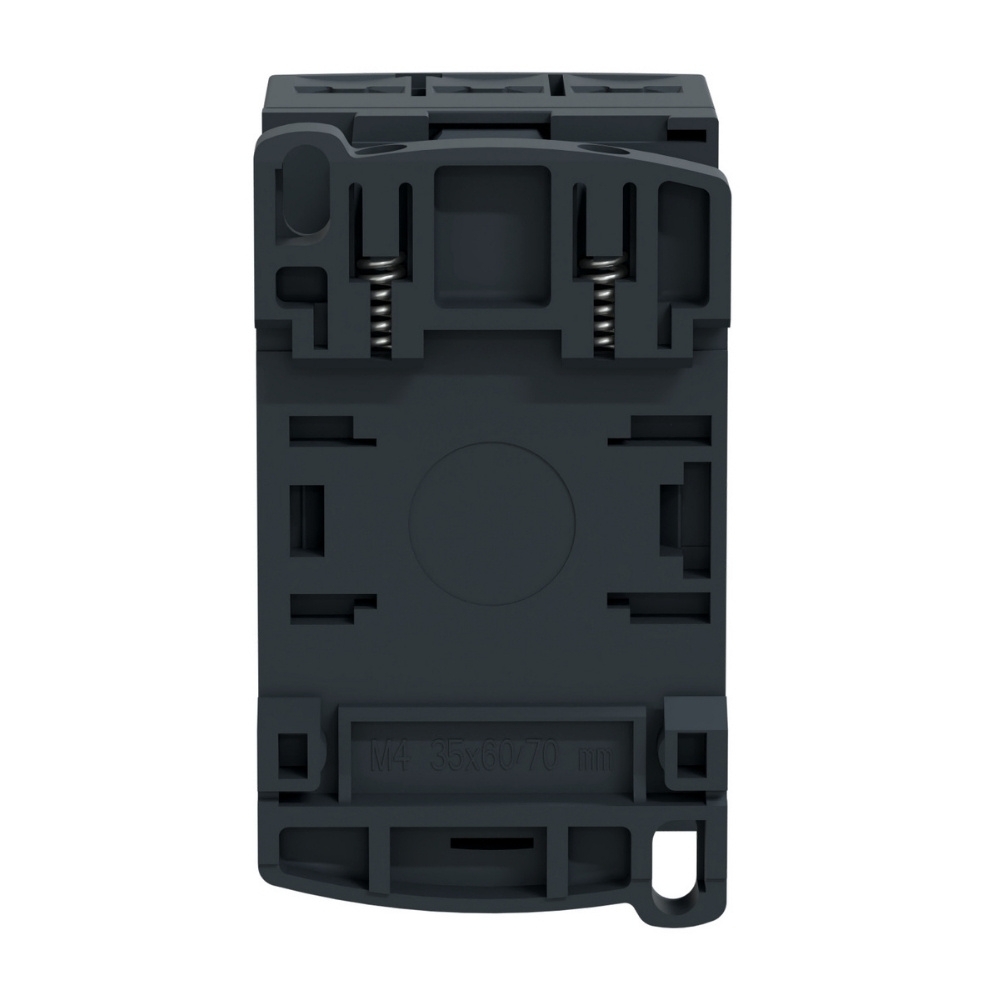

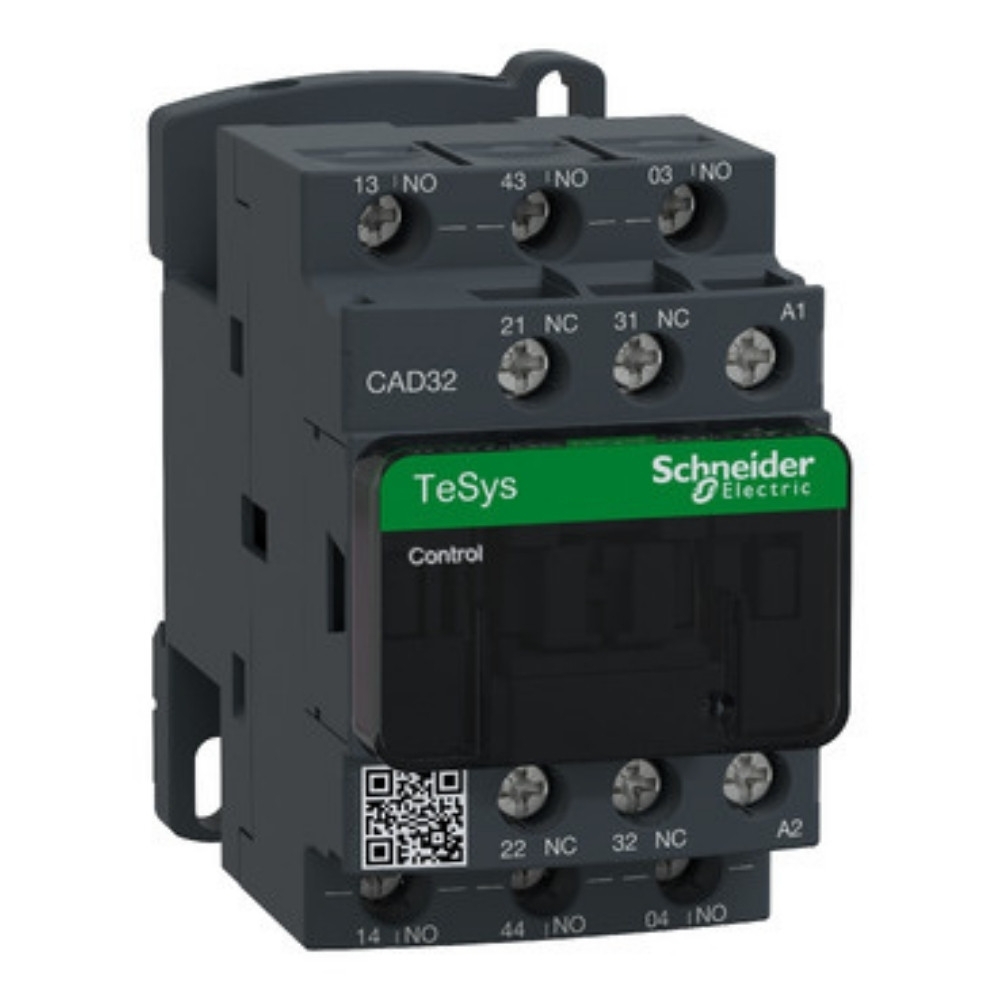

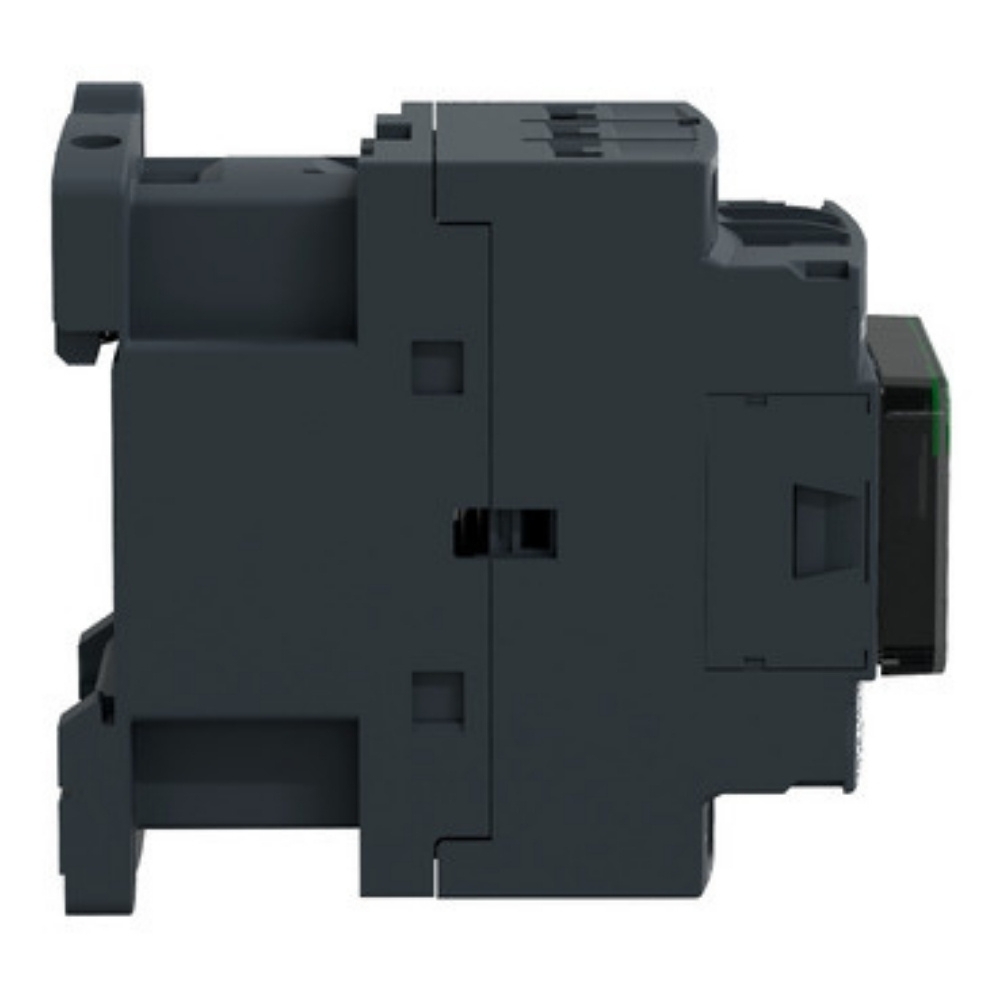

CONTATOR AUXILIAR CAD 3NA+2NF 110VAC - SCHNEIDER
O Contator Auxiliar CAD 3NA+2NF 110VAC da Schneider é indicado para circuitos de controle em painéis elétricos, máquinas e sistemas de automação, oferecendo confiabilidade, praticidade e alta durabilidade em aplicações industriais e comerciais.
Da linha TeSys Deca, possui 5 contatos auxiliares, sendo 3NA + 2NF, com corrente térmica convencional de 10A e tensão de operação nominal de até 690VCA. É indicado para controle de cargas eletromagnéticas em aplicações AC-15 e DC-13, conforme o projeto elétrico.
O produto conta com circuito de controle em 110VCA 50/60Hz, conexão por terminais de grampo de parafuso e montagem em trilho DIN 35 mm ou fixação por parafuso. Suporta taxa de operação de até 180 ciclos por minuto e possui durabilidade mecânica de 30 milhões de ciclos.
Com grau de proteção IP2X na face frontal e tratamento de proteção TH, o contator auxiliar Schneider oferece bom desempenho em ambientes industriais. Suas dimensões são 77 mm de altura, 45 mm de largura e 84 mm de profundidade, com peso aproximado de 0,58 kg.
É uma ótima opção para quem busca contator auxiliar Schneider, relé de controle CAD, contator 3NA+2NF, contator auxiliar 110VAC, componente TeSys Deca e solução para painel elétrico de comando.
Antes da instalação, recomenda-se verificar a tensão do circuito de controle, quantidade de contatos, corrente, aplicação do comando e esquema elétrico do projeto. A instalação deve ser realizada com a rede elétrica desligada e por profissional qualificado.
Garantia de 18 meses, conforme o fabricante.
IMAGEM ILUSTRATIVA.
O Contator Auxiliar CAD 3NA+2NF 110VAC da Schneider Electric, da linha TeSys Deca, é indicado para controle e sinalização em circuitos elétricos, sistemas de automação e painéis de comando. Possui 5 contatos auxiliares, sendo 3 normalmente abertos (3NA) e 2 normalmente fechados (2NF), permitindo maior flexibilidade na configuração dos circuitos.
Com bobina de comando em 110V CA 50/60Hz, corrente térmica convencional de 10A e tensão de operação de até 690V CA, oferece alta confiabilidade para aplicações com cargas eletromagnéticas AC-15 e DC-13. Seu formato compacto permite montagem em trilho DIN de 35 mm ou fixação por parafusos.
Dimensões
Altura: 77 mm
Largura: 45 mm
Profundidade: 84 mm
Peso: 0,58 kg
Características Técnicas
Tipo: Contator auxiliar / relé de controle
Marca: Schneider Electric
Linha: TeSys Deca
Nome abreviado do dispositivo: CAD
Aplicação: Circuito de controle
Composição dos contatos: 3NA + 2NF
Quantidade de contatos: 5
Tensão do circuito de controle: 110V CA
Frequência do circuito de controle: 50/60Hz
Tensão nominal de operação: Até 690V CA
Frequência de operação: 25 a 400Hz
Corrente térmica convencional: 10A a 60 °C
Categoria de utilização: AC-15 / DC-13
Tensão nominal suportável de impulso: 6kV conforme IEC 60947
Capacidade nominal de fechamento: 140A CA conforme IEC 60947-5-1
Capacidade nominal de fechamento em CC: 250A conforme IEC 60947-5-1
Tensão mínima de comutação: 17V
Corrente mínima de comutação: 5mA
Durabilidade mecânica: 30 milhões de ciclos
Taxa máxima de operação: 180 ciclos por minuto
Potência de irrupção: 70VA a 50Hz e 20 °C
Consumo de manutenção: 8VA a 50Hz e 20 °C
Tipo de conexão: Terminais de grampo de parafuso
Montagem: Trilho DIN de 35 mm ou fixação por parafuso
Grau de proteção frontal: IP2X conforme VDE 0106
Tratamento de proteção: TH conforme IEC 60068
Temperatura de funcionamento: -40 °C a 60 °C
Temperatura de funcionamento com degradação: 60 °C a 70 °C
Certificações: IEC, UL, CSA, CCC, EAC e Marine
Conformidade ambiental: Green Premium, RoHS e REACH
Aplicações Indicadas
Painéis elétricos
Painéis de comando
Circuitos auxiliares de controle
Sistemas de automação industrial
Máquinas e equipamentos
Comando de cargas eletromagnéticas
Intertravamentos elétricos
Circuitos de sinalização
Partidas e comandos de motores
Instalações industriais
Diferenciais
5 contatos auxiliares, sendo 3NA + 2NF
Bobina de comando em 110V CA
Corrente térmica convencional de 10A
Tensão de operação de até 690V CA
Durabilidade mecânica de até 30 milhões de ciclos
Alta frequência de operação de até 180 ciclos por minuto
Formato compacto com apenas 45 mm de largura
Montagem em trilho DIN de 35 mm ou por parafuso
Ampla faixa de temperatura de funcionamento
Compatível com aplicações AC-15 e DC-13
Certificações internacionais
Produto Green Premium Schneider Electric
Compatível com requisitos RoHS e REACH
Linha TeSys Deca de controle industrial
Garantia
18 meses de garantia conforme o fabricante.
