aplicação do contator: Circuito de controle

categoria de uso: CA-15
CC-13

composição de contatos de polos: 2 NA + 2 NF

[Ue] tensão de operação nominal: <= 690 V <= 400 Hz

tipo do circuito de controle: CC padrão

[Ith] corrente térmica ao ar livre convencional: 10 A a <50 °C

capacidade de fechamento nominal Irms: 110 A para IEC 60947

classificação do fusível associado: 10 A gG para IEC 60947
10 A gG para VDE 0660

[Ui] tensão de isolamento nominal: 690 V para IEC 60947
750 V para VDE 0110, grupo C
690 V para BS 5424
600 V para CSA C22.2 No 14

suporte de montagem: Calha
Placa

conexões - terminais: Terminais de braçadeiras roscadas 1 cabo(s) 1,5…4 mm² sólido
Terminais de braçadeiras roscadas 2 cabo(s) 1,5…4 mm² sólido
Terminais de braçadeiras roscadas 1 cabo(s) 0,75…4 mm² flexível com
Terminais de braçadeiras roscadas 2 cabo(s) 0,75…4 mm² flexível sem ponta do cabo
Terminais de braçadeiras roscadas 1 cabo(s) 0,34…1,5 mm² flexível com
Terminais de braçadeiras roscadas 2 cabo(s) 0,34…1,5 mm² flexível sem ponta do cabo

torque de aperto: 1,3 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas plano de Ø 6 mm
1,3 N.m - Ligar terminais de braçadeiras roscadas - com chave de fendas Philips Nº 2 6 mm

limites de tensão de circuito de controle: limites de tensão de circuito de controle

tempo de funcionamento: 10 ms desenergização da bobina e abertura NA
30...40 ms energização da bobina e fecho NA
15 ms desenergização da bobina e fecho NF
25...35 ms energização da bobina e abertura NF

durabilidade mecânica: 20 Mciclos

maximum operating rate: 10000 cic/h

imunidade a microquebras: 2 ms

potência de irrupção em W: 3 W 20 °C)

consumo de potência de manutenção em W: 3 W a 20 °C

dissipação de calor: 3 W

tensão de comutação mínima: 17 V

corrente de comutação mínima: 5 mA

distância não se sobrepõem: 0,5 mm

resistência de isolamento: > 10 MOhm

padrões: BS 5424
IEC 60947
NF C 63-140
VDE 0660

força mecânica:Vibrações contator aberto: 2 Gn, 5...300 Hz para IEC 60068-2-6
Vibrações contator fechado: 4 Gn, 5...300 Hz para IEC 60068-2-6
Choques contator aberto: 10 Gn para 11 ms para IEC 60068-2-27
Choques contator fechado: 15 Gn para 11 ms para IEC 60068-2-27

Garantia: 12 meses

Marca: Schneider Electric

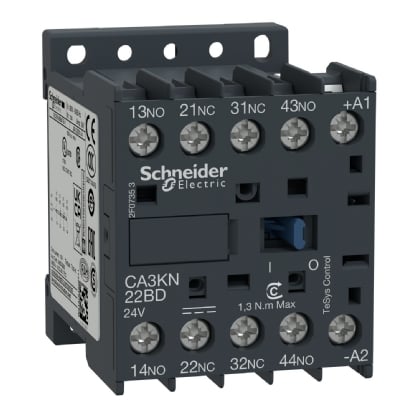

Produto: Contator Auxiliar 2NA+2NF 24VCC - Schneider Electric

Embalagem: Pacote/Caixa

Acompanha embalagem: Sim

Conteúdo da embalagem: 1 Contator Auxiliar 2NA+2NF 24VCC - Schneider Electric
